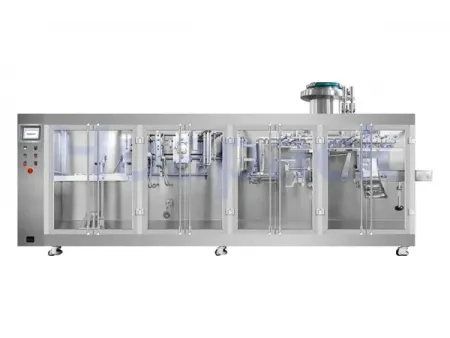

Горизонтальная фасовочно-упаковочная машина для плоских пауч-пакетов с одной дозирующей головкой
Горизонтальная машина формования, наполнения и запайки пакетов
Эти упаковочные линии HFFS работают с рулонной пленкой, обеспечивая полную автоматизацию производства в едином цикле. Машина последовательно выполняет формирование пауча, дозирование продукта, обрезку, раскрытие, наполнение и герметичную запайку с последующим контролем веса. Благодаря четкой синхронизации механических узлов и системы управления, оборудование работает плавно, без лишних остановок, поддерживая стабильный темп выпуска на уровне 40 пауч-пакетов в минуту.
Модельный ряд ориентирован на мелкоштучную и порошковую продукцию, включая фармацевтические препараты и гранулы. Оборудование станет оптимальным выбором для предприятий, которым требуется надежная линия для работы с большими объемами сырья при сохранении низких эксплуатационных расходов на упаковку.
- Размотка рулона
- Центрирование полотна

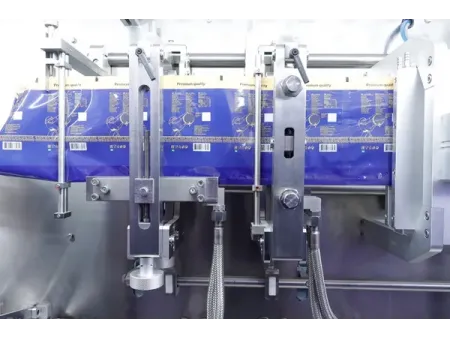

- Формирование заготовки пауча
- Нанесение насечки для легкого вскрытия
- Запайка донного шва
- Вертикальная запайка стенок
- Пробивка еврослота (отверстия для подвеса)
- Отрезка готового пакета
- Захват и фиксация
- Раскрытие горловины
- Наполнение (дозирование)
- Термосварка выходного шва
- Охлаждение зоны запайки
- Выгрузка готовых паучей
- Отводящий конвейер
| Технические характеристики | Параметры плоского пакета (рулонный материал) | 130N | 180N | 240N |
| Параметры пакета | Минимальный размер пакета | 60x80мм | 70x130мм | 75x85мм |
| Максимальный размер пакета | 130x180мм | 180x225мм | 240x225мм | |
| Объем наполнения | 160мл | 400мл | 1000мл | |
| Скорость упаковки | ≤60 | ≤60 | ≤50 | |
| Толщина рулонной пленки | 70-150 мкм | 70-150 мкм | 70-150 мкм | |
| Максимальный внешний диаметр рулонной пленки | 500мм | 500мм | 500мм | |
| Спецификации машины | Внутренний диаметр сердечника рулонной пленки | 70-80мм | 70-80мм | 70-80мм |
| Размеры машины (Д × Ш × В) | 2850x920x1460 | 3500x970x1450 | 4500x970x1460 | |
| Вес машины | 1500кг | 1800кг | 2100кг | |
| Условия эксплуатации | Рабочая температура | ﹣10℃- 50℃ | ﹣10℃- 50℃ | ﹣10℃- 50℃ |
| Рабочая влажность | Менее 85% | Менее 85% | Менее 85% | |
| Источник питания | AC380V, 50HZ | AC380V, 50HZ | AC380V, 50HZ | |
| Давление воздуха | 0.6МПа | 0.6МПа | 0.6МПа | |
| Расход воздуха | 200л/мин | 200л/мин | 300л/мин | |
| Мощность основного привода | 3.5кВт | 5кВт | 5.5кВт |
Раскрытие зип-замка
Пробивка отверстий в пакете
- Отверстие «sombrero» / бабочка
- Круглое отверстие
- Фигурная высечка
- Дуговое отверстие / изогнутый паз
- Евроотверстие
Варианты маркировки
- Термотиснение
- Струйная печать
- Лазерная маркировка
Варианты рисунка шва
- Сетчатый рисунок
- Точечный рисунок
- Гладкий шов
- Вертикальный рифлёный рисунок
В 2024 году малайзийский производитель ветеринарной фармакологии успешно внедрил модель 180N для фасовки продукции в паучи весом 40–70 грамм. С момента ввода в эксплуатацию установка демонстрирует бесперебойную работу в ежедневном режиме. Клиент подтверждает высокую точность навески и общую надежность оборудования.
