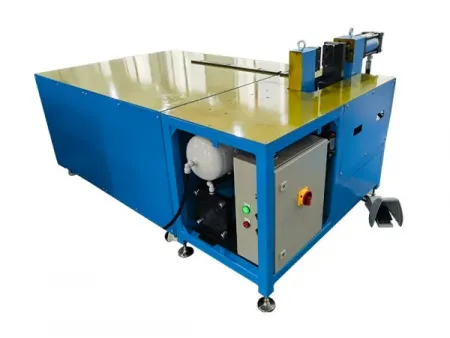

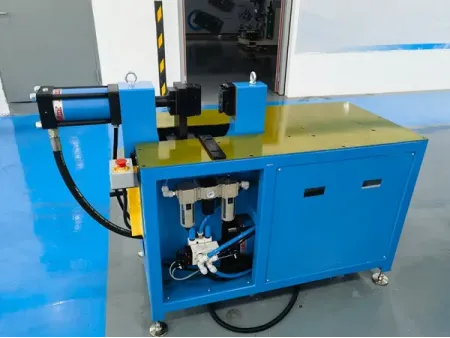

Стол для пуклевочного станка (для пуклевки рам клапанов ОВКВ)
Стол для пуклевки рам клапанов ОВКВ представляет собой специализированную сборочную станцию, предназначенную для точного позиционирования по высоте и соединения воздушных и противопожарных клапанов. Широко применяется в производстве оборудования для систем вентиляции и кондиционирования. Конструкция пуклевочного стола позволяет надежно выполнять клинчинг (пуклевку) изделий различных размеров без частой переналадки оснастки, а интегрированные вспомогательные инструменты значительно повышают производительность и стабильность соединений.
Оснастка для клинчинга (пуклевки)
Система включает раздельные цилиндры, пневмогидравлические мультипликаторы давления и специализированные комплекты оснастки для беззаклепочного соединения. Каждый комплект состоит из верхнего пуансона, верхней прижимной плиты, нижней прижимной плиты и нижней матрицы. Под действием мультипликатора происходит высокоточная пуклевка рам клапанов, а для повышения гибкости система может дополнительно оснащаться подвесными мобильными клещами (одно- или двухточечными).
Система привода и управления
Рабочий стол оснащен гидросистемой высокого давления, позволяющей нескольким операторам одновременно работать на независимых позициях без взаимного влияния. Стандартная конструкция стола включает два гидравлических насоса мощностью по 3 кВт (суммарно 6 кВт). Управление осуществляется через ПЛК-систему с индивидуальными переключателями и ножными педалями для удобного переключения передач.
Прочная несущая конструкция
Платформа выполнена на базе жесткой рамы со стандартными габаритами около 2000×1200×800 мм. Возможна установка поворотных кронштейнов и вспомогательных платформ для удобного перемещения и позиционирования изделий различных размеров.
