Применение
Золотые припои нашего производства используются для монтажа широкого спектра продукции, а именно для продуктов TR, IC и LED.
| Тип | Применение | Особенности | |
| Золотые припои | JFDE1 | Монтаж продуктов TR, IC и LED (SOT/DIP/SOP/TSOP /TQFP/TSSOP/LOC/BGA и др.) | Средний и высокий тип петли, размер от 200μм до 300μм, средняя и высокая интенсивность |
| JFDE2 | |||
| JFDE3 | |||
| JFBL | Упаковка интегральных схем (QFN/LQFP/QFP/BGA/SBGA/TQFP/TSOP/CSP/PKG и др.) | Средний и высокий тип петли, высота петли от 100μм до 200μм, высокая прочность, подходит для низкой петли, короткого и протяженного участка | |
| JFBL3 | |||
| JFBL6 | |||
| Припои из золотого сплава | JFCW2 | В основном подходит для упаковки интегральных схем маленьких размеров и высокой прочности (QFP/BGA/SBGA/TQFP/TSOP/CSP/PKG и др.) | Низкий тип петли, высота петли от 70μм до100μм, высокая прочность, подходит для петли супернизкого типа, протяженного и короткого участка. |
Припой серии JFDE, JFBL
| Модель | Степень чистоты золота, % | Содержание примеси не более, чем % | ||||||||||
| Ag | Cu | Fe | Pd | Mg | Si | Pb | Sb | Bi | Общее содержание примеси | |||
| JFDE | ≥99.99 | 0.001 | 0.0005 | 0.0005 | 0.0005 | 0.0002 | 0.001 | 0.001 | 0.001 | 0.002 | 0.01 | |
Примечание: возможность определения содержания примеси в составе сплава согласно запросу клиента.
Золотые припои серии JFCW| Модель | Степень чистоты золота Au, % | Состав сплава, % | Содержание примеси не более, чем, % | ||||||
| Ag | Cu | Fe | Pb | Sb | Bi | Общее содержание примеси | |||
| JFCW | ≥99.00 | 0.9-1.0 | 0.002 | 0.0005 | 0.0005 | 0.001 | 0.001 | 0.002 | 0.01 |
Примечание: возможность определения содержания примеси в составе сплава согласно запросу клиента.
Характеристики| Диаметр | Вес | Сила растяжения, кН | Удлинение при разрыве % | Отклонение значения удлинения % | |||||||
| мм | мил | мг/м | GW GW3 | GW2 | TS | TS6 | TS3 | AG2 | GW-серия | TS серия AG2 | |
| 0.013 | 0.52 | 2.19～2.97 | 2.0 | 2.0 | 3.0 | 3.0 | 3.0 | 3.0 | 2.0～5.0 | 2.0～5.0 | 2 |
| 0.014 | 0.56 | 2.56～3.41 | 2.5 | 2.5 | 3.0 | 3.0 | 3.0 | 3.5 | 2.0～5.0 | 2.0～5.0 | 2 |
| 0.015 | 0.60 | 2.97～3.88 | 3.0 | 3.0 | 3.5 | 3.5 | 3.5 | 4.0 | 2.0～5.0 | 2.0～5.0 | 3 |
| 0.016 | 0.64 | 3.41～4.39 | 3.0 | 3.0 | 3.5 | 3.5 | 4.0 | 4.5 | 2.0～5.0 | 2.0～5.0 | 3 |
| 0.017 | 0.68 | 3.88～4.92 | 3.5 | 3.5 | 4.0 | 4.0 | 4.5 | 5.0 | 2.0～5.0 | 2.0～5.0 | 3 |
| 0.018 | 0.72 | 4.39～5.48 | 4.0 | 4.0 | 4.5 | 5.0 | 5.0 | 5.5 | 2.0～5.0 | 2.0～5.0 | 3 |
| 0.019 | 0.76 | 4.91～6.07 | 4.5 | 4.5 | 5.0 | 5.0 | 5.5 | 6.0 | 2.0～5.0 | 2.0～5.0 | 3 |
| 0.020 | 0.80 | 5.48～6.69 | 5.0 | 5.0 | 5.5 | 6.0 | 6.0 | 6.5 | 2.0～6.0 | 2.0～6.0 | 3 |
| 0.021 | 0.84 | 6.07～7.34 | 5.5 | 5.5 | 6.0 | 6.0 | 6.5 | 7.0 | 2.0～6.0 | 2.0～6.0 | 3 |
| 0.022 | 0.88 | 6.69～8.03 | 6.0 | 6.0 | 6.5 | 7.0 | 7.0 | 8.0 | 2.0～6.0 | 2.0～6.0 | 3 |
| 0.023 | 0.92 | 7.34～8.74 | 6.5 | 6.5 | 7.0 | 7.5 | 7.5 | 9.0 | 2.0～6.0 | 2.0～7.0 | 3 |
| 0.024 | 0.96 | 8.03～9.48 | 7.5 | 7.5 | 8.0 | 9.5 | 9.0 | 10.0 | 2.0～7.0 | 2.0～7.0 | 3 |
| 0.025 | 1.00 | 8.74～10.26 | 8.0 | 9.0 | 10.0 | 10.0 | 10.5 | 11.0 | 2.0～7.0 | 2.0～8.0 | 3 |
| 0.026 | 1.02 | 9.48～1.106 | 8.5 | 9.0 | 10.0 | 10.5 | 11.0 | 12.0 | 2.0～7.0 | 2.0～8.0 | 3 |
| 0.027 | 1.06 | 10.26～11.90 | 9.0 | 9.5 | 10.0 | 12.0 | 12.0 | 13.0 | 2.0～8.0 | 2.0～8.0 | 3 |
| 0.028 | 1.12 | 11.06～12.76 | 10.0 | 10.5 | 11.0 | 13.0 | 13.0 | 14.0 | 2.0～8.0 | 2.0～8.0 | 3 |
| 0.029 | 1.16 | 11.90～13.66 | 11.0 | 11.5 | 12.0 | 14.0 | 14.0 | 15.0 | 2.0～8.0 | 2.0～8.0 | 3 |
| 0.030 | 1.20 | 12.76～14.58 | 11.5 | 12.0 | 13.0 | 15.0 | 15.0 | 16.0 | 3.0～8.0 | 3.0～8.0 | 3 |
| 0.032 | 1.28 | 14.58～16.52 | 12.5 | 13.0 | 14.0 | 16.0 | 16.0 | 17.0 | 3.0～8.0 | 3.0～8.0 | 3 |
| 0.033 | 1.30 | 15.54～17.54 | 13.0 | 13.5 | 15.0 | 17.0 | 17.0 | 18.0 | 3.0～9.0 | 3.0～9.0 | 3 |
| 0.034 | 1.34 | 16.52～18.59 | 14.0 | 14.5 | 15.0 | 17.5 | 18.0 | 18.5 | 3.0～9.0 | 3.0～9.0 | 3 |
| 0.035 | 1.40 | 17.54～19.67 | 15.0 | 16.0 | 17.0 | 19.0 | 19.0 | 20.0 | 3.0～9.0 | 3.0～10.0 | 3 |
| 0.038 | 1.52 | 20.77～23.08 | 18.0 | 18.5 | 19.0 | 21.0 | 21.0 | 23.0 | 3.0～10.0 | 3.0～10.0 | 4 |
| 0.040 | 1.60 | 23.08～25.51 | 20.0 | 21.0 | 23.0 | 24.0 | 24.0 | 26.0 | 3.0～10.0 | 3.0～10.0 | 4 |
| 0.043 | 1.70 | 26.77～29.38 | 22.0 | 23.0 | 28.0 | 30.0 | 30.0 | 32.0 | 3.0～10.0 | 3.0～10.0 | 4 |
| 0.044 | 1.76 | 28.06～30.73 | 24.0 | 25.0 | 30.0 | 32.0 | 33.0 | 35.0 | 3.0～10.0 | 3.0～10.0 | 4 |
| 0.045 | 1.80 | 29.38～32.11 | 25.0 | 28.0 | 31.0 | 34.0 | 35.0 | 38.0 | 3.0～10.0 | 3.0～10.0 | 4 |
| 0.050 | 2.00 | 34.96～41.03 | 32.0 | 34.0 | 35.0 | 38.0 | 38.0 | 41.0 | 3.0～12.0 | 3.0～12.0 | 4 |
| 0.060 | 2.36 | 49.30～60.23 | 45.0 | 50.0 | 52.0 | 50.0 | 56.0 | 60.0 | 7.0～14.0 | 7.0～14.0 | 4 |
| 0.070 | 2.76 | 68.12～80.86 | 55.0 | 60.0 | 68.0 | 70.0 | 75.0 | 80.0 | 7.0～14.0 | 7.0～14.0 | 4 |
Примечание: В формуле для расчета веса: ((пD2)/4) ×ρ×L×L
п—Pi, значение 3.14159;
D— диаметр припоя, мм;
ρ— плотность припоя, 19.32г/см³;
L—длина образца припоя；
1. Расчетное значение следует округлить до пяти десятичных знаков.
2. По согласованию поставщик может предложить другие виды стандартного припоя.
| Диаметр | Длина | Катушка | Диаметр | Длина | Катушка | ||
| мм | мил | м | Тип | мм | мил | м | Тип |
| 0.013 | 0.52 | 500 | 2"-Al-DF | 0.014 | 0.56 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF | 1000 | 2"-Al-DF | ||||
| 2000 | 2"-Al-DF-W | 2000 | 2"-Al-DF-W | ||||
| 3000 | 2"-Al-DF-W | 3000 | 2"-Al-DF-W | ||||
| 0.015 | 0.60 | 500 | 2"-Al-DF | 0.016 | 0.64 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF | 1000 | 2"-Al-DF | ||||
| 2000 | 2"-Al-DF-W | 2000 | 2"-Al-DF-W | ||||
| 3000 | 2"-Al-DF-W | 3000 | 2"-Al-DF-W | ||||
| 0.017 | 0.68 | 500 | 2"-Al-DF | 0.018 | 0.72 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF | 1000 | 2"-Al-DF | ||||
| 2000 | 2"-Al-DF-W | 2000 | 2"-Al-DF-W | ||||
| 3000 | 2"-Al-DF-W | 3000 | 2"-Al-DF-W | ||||
| 0.019 | 0.76 | 500 | 2"-Al-DF | 0.020 | 0.80 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF | 1000 | 2"-Al-DF，2"-Al-DF-W | ||||
| 2000 | 2"-Al-DF-W | 2000 | 2"-Al-DF-W | ||||
| 3000 | 2"-Al-DF-W | 3000 | 2"-Al-DF-W | ||||
| 0.021 | 0.84 | 500 | 2"-Al-DF | 0.022 | 0.88 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF | 1000 | 2"-Al-DF | ||||
| 2000 | 2"-Al-DF-W | 2000 | 2"-Al-DF-W | ||||
| 3000 | 2"-Al-DF-W | 3000 | 2"-Al-DF-W | ||||
| 0.023 | 0.92 | 500 | 2"-Al-DF，2"-Al-DF-W | 0.024 | 0.96 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF，2"-Al-DF-W | 1000 | 2"-Al-DF | ||||
| 2000 | 2"-Al-DF-W | 2000 | 2"-Al-DF-W | ||||
| 3000 | 2"-Al-DF-W | 3000 | 2"-Al-DF-W | ||||
| 0.025 | 1.00 | 500 | 2"-Al-DF，2"-Al-DF-W | 0.026 | 1.02 | 500 | 2"-Al-DF，2"-Al-DF-W |
| 1000 | 2"-Al-DF，2"-Al-DF-W | 1000 | 2"-Al-DF，2"-Al-DF-W | ||||
| 2000 | 2"-Al-DF-W | 2000 | 2"-Al-DF-W | ||||
| 3000 | 2"-Al-DF-W | 3000 | 2"-Al-DF-W | ||||
| 0.027 | 1.06 | 500 | 2"-Al-DF，2"-Al-DF-W | 0.028 | 1.12 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF，2"-Al-DF-W | 1000 | 2"-Al-DF | ||||
| 0.029 | 1.16 | 500 | 2"-Al-DF | 0.030 | 1.20 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF | 1000 | 2"-Al-DF | ||||
| 0.032 | 1.28 | 500 | 2"-Al-DF | 0.033 | 1.30 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF | 1000 | 2"-Al-DF | ||||
| 0.034 | 1.34 | 500 | 2"-Al-DF | 0.035 | 1.40 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF | 1000 | 2"-Al-DF | ||||
| 0.038 | 1.52 | 500 | 2"-Al-DF，2"-Al-DF-W | 0.040 | 1.60 | 500 | 2"-Al-DF |
| 1000 | 2"-Al-DF，2"-Al-DF-W | 1000 | 2"-Al-DF | ||||
| 0.043 | 1.70 | 500 | 2"-Al-DF，2"-Al-DF-W | 0.044 | 1.76 | 500 | 2"-Al-DF，2"-Al-DF-W |
| 1000 | 2"-Al-DF，2"-Al-DF-W | 1000 | 2"-Al-DF，2"-Al-DF-W | ||||
| 0.045 | 1.80 | 500 | 2"-Al-DF | 0.050 | 2.00 | 300 | 2"-Al-DF |
| 1000 | 2"-Al-DF | 500 | 2"-Al-DF，2"-Al-DF- | ||||
| 0.060 | 2.36 | 300 | 2"-Al-DF | 0.070 | 2.76 | 300 | 2"-Al-DF |
| 500 | 2"-Al-DF，2"-Al-DF-W | 500 | 2"-Al-DF，2"-Al-DF-W | ||||

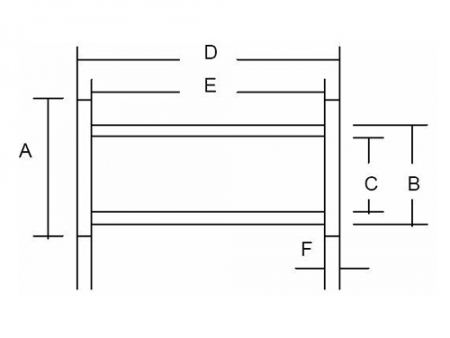

| Тип | Материал | A Диаметр катушки | B Диаметр барабана | C Внутренний диаметр | D Ширина барабана | E Ширина катушки | F Толщина стенок катушки |
| 2"-Al-DF 2"Алюминиевая катушка с нижними фланцами （Low spool for short） | Алюминий | 58.5±0.5 | 50.3-0.1 | 48.8 0.2 | 28.0±0.5 | 26.5±0.5 | 0.70～0.90 |
| 2"-Al-DF-W 2" Алюминиевая катушка с верхними фланцами （Low spool for short） | Алюминий | 58.5±0.5 | 50.3-0.1 | 48.8 0.2 | 47.3±0.5 | 45.5±0.5 | 0.70～0.90 |
