Бесщеточный двигатель с внешним ротором 32мм

Запрос цены

Веб-сайт: http://motor-fulling.ru/6-21-32mm-brushless-motor.html

Применение:
32мм Бесщеточный двигатель с внешним ротором, серии FL32BLW может быть применен в робототехнике, автоматически управляемых транспортных средствах, устройствах виртуальной реальности, турникетах, кофемашинах и так далее.

Описание модели

① FШаговый двигатель; ②диаметр двигателя.: 32mm; ③ OutБесщеточный двигатель с внешним ротором;
④ длина двигателя: 18мм; ⑤ номинальное напряжение: 24В; ⑥ 1% от оборотов холостого хода;
⑦ номинальная мощност: 7Вть; ⑧ одновальный(A), двухвальный(B)

Характеристики

Способ соединение обмотки	Соединение звездой
Угол Холла	120 градусов электрический угол
Радиальный зазор	0.02мм при 4Н
Торцевой зазор	0.14мм при 4Н
Макс. Радиальное усилие	14Н
Макс. Осевое усилие	4.8Н
Класс изоляции	Класс B
Диэлектрическая прочность	500В постоянного тока в течении 1 минуты
Сопротивление изоляции	100MΩ мин., 500В постоянного тока

Инструкция по проводке

Соеденитель	Номер	Функция	Примечания
FPC	1	Vcc	Hall VCC: 5VDC-- 24VDC
	2	Отверстие C
	3	Отверстие A
	4	Отверстие B
	5	GND	Отверстие GND
	6	Фаза W
	7	Фаза V
	8	Фаза U

Электрические характеристики:

	Еденица измерения	Допустимое отклонение	FL32BLW18-9V-3706A	FL32BLW18-12V-4607A	FL32BLW18-24V-4507A	FL32BLW18-48V-4808A
Кол-во полюсов			8	8	8	8
Кол-во фаз			3	3	3	3
Номинальное напряжение	Впст		9	12	24	48
Обороты холостого хода	Об/мин	±10%	3750	4650	4550	4800
Ток холостого хода	A		0.252	0.29	0.14	0.077
Номинальный ток	A		1.06	1	0.5	0.257
Номинальная скорость	Об/мин	±10%	2100	2800	2760	2950
Номинальный крутящий момент	мН·м		24.6	25.1	25.5	24.7
Номинальная мощность	Вт		6	7	7	8
Макс. Крутящий момнт	мН·м		73.8	75.3	76.5	74.1
Максимальный ток	А	±10%	3.4	3.2	1.7	0.97
Междуфазное сопротивление	Ω при 25℃	±10%	2.87	3.43	13.7	53
Междуфазная индуктивность	мГн	±20%	1.61	1.87	7.73	27.8
Моментный коэффициент	мНм/А	±10%	23	24.8	51	96.1
Коэффициент противоЭДС	В/ об/мин	±10%	1.7	1.83	3.77	7.1
Момент инерции ротора	г·см2		35	35	35	35
Вес	г		50	50	50	50

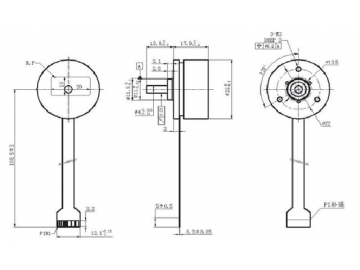

Наружные размеры:

Особенности:
Compared with the inner rotor motor, the flat outer rotor brushless motor has a more compact structure and lower torque ripple..
Under the same volume, the outer rotor brushless motor will output a greater torque than the inner rotor motor.
Сравнивая двигатель с внутренним ротором, бесщеточный двигатель с внешним ротором имеет более компактные габариты и ниже пульсацию крутящего момента Бесщеточный двигатель с внешним ротором выдает больший крутящий момент, чем двигатель с внутренним ротором.
