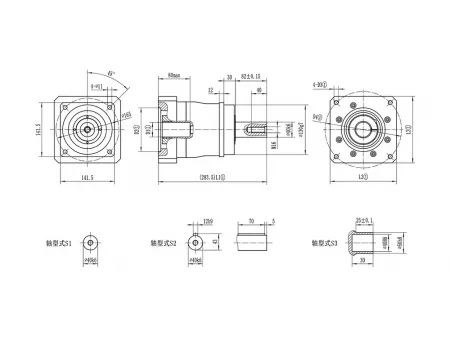

Опираясь на более чем двадцатитрехлетний стаж Kean в сфере прецизионной обработки зубчатых колес, а также на внушительный портфель, включающий свыше 30 патентов, и современное оснащение от Gleason и ZEISS, мы обеспечиваем исключительную эффективность наших планетарных редукторов. Более детальную информацию о спецификациях редукторов вы найдете в прилагаемых таблицах с параметрами и технических чертежах.
Модели редукторов
Планетарный редуктор KS140 | Коэффициент | i | / | 3 | 4 | 5 | 7 | 8 | 10 |
| Номинальный выходной крутящий момент | T2N | Нм | 200 | 330 | 330 | 320 | 310 | 330 |
| Крутящий момент при аварийной остановке ② | T2Not | Нм | 1250 | 1320 | 1320 | 1320 | 1250 | 1250 |
| Макс. крутящий момент ускорения ③ | T2B | Нм | 460 | 790 | 790 | 790 | 640 | 640 |
| Номинальная входная скорость | n1N | об/мин | 2100 | 2100 | 2100 | 2600 | 2600 | 2600 |
| Макс. входная скорость | nIMAX | об/мин | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 |
| Макс. люфт | / | уг.мин | ≤3 |
| Жесткость при кручении | / | Нм/уг.мин | 50 |
| Макс. осевая сила ④ | F2AMax | N | 9700 |
| Макс. радиальная сила ④ | F2AMax | N | 9750 |
| Эффективность | η | % | 97 |
| Долговечность | / | ч | >20000 |
| Вес | / | кг | 17.5 |
| Уровень шума | / | дБ | ≤65 |
| Рабочая температура | / | ℃ | 90 |
| Температура окружающей среды | / | ℃ | от -15 до 40 |
| Смазка | / | / | Смазка на весь срок службы |
| Направление вращения | / | / | Одинаковое направление вращения для входной и выходной осей |
| Степень защиты коробки передач | / | / | IP65 |
| Момент инерции массы (входной) | J1 | 38 | кг/см² | 15 | 12.15 | 11.00 | 10.20 | 9.50 | 9.50 |
Технические примечания
- ①: Размеры зависят от двигателя; для подробной информации свяжитесь с нами. Стандартный размер D1: Ø38 (KS140).
- ②: Жизненный цикл: ≤1000 раз.
- ③: Номинальный показатель: ≤1000 раз за час.
- ④: При выходной частоте вращения 100 об/мин, установленной в центральном положении выходного вала.
Планетарный редуктор KS180 | Коэффициент | i | / | 3 | 4 | 5 | 7 | 8 | 10 |
| Номинальный выходной крутящий момент | T2N | Нм | 510 | 920 | 920 | 825 | 825 | 860 |
| Крутящий момент при аварийной остановке ② | T2Not | Нм | 2750 | 2750 | 2750 | 2750 | 2750 | 2750 |
| Макс. крутящий момент ускорения ③ | T2B | Нм | 1160 | 1450 | 1450 | 1450 | 1165 | 1165 |
| Номинальная входная скорость | nIN | об/мин | 1500 | 1500 | 1500 | 2300 | 2300 | 2300 |
| Макс. входная скорость | nIMax | об/мин | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 |
| Макс. люфт | / | уг.мин | ≤3 |
| Жесткость при кручении | / | Нм/уг.мин | 165 |
| Макс. осевая сила ④ | F2AMax | Н | 13950 |
| Макс. радиальная сила ④ | F2QMax | Н | 15200 |
| Эффективность | η | % | 97 |
| Долговечность | / | ч | >20000 |
| Вес | / | кг | 34 |
| Уровень шума | / | дБ | ≤65 |
| Рабочая температура | / | ℃ | 90 |
| Температура окружающей среды | / | ℃ | от -15 до 40 |
| Смазка | / | / | Смазка на весь срок службы |
| Направление вращения | / | / | Одинаковое направление вращения для входной и выходной осей |
| Степень защиты коробки передач | / | / | IP65 |
| Момент инерции массы (входной) | J1 48 | кг/см² | 58.30 | 41.30 | 35.50 | 29.80 | 29.70 | 26.60 |
| J1 55 | 66.00 | 50.00 | 44.10 | 38.70 | 38.70 | 35.60 |
Технические примечания
- ①: Размеры зависят от двигателя; для подробной информации свяжитесь с нами. Стандартный размер D1: Ø48/Ø55 (KS180).
- ②: Жизненный цикл: ≤1000 раз.
- ③: Номинальный показатель: ≤1000 раз за час.
- ④: При выходной частоте вращения 100 об/мин, установленной в центральном положении выходного вала.
