Циклонный сепаратор

Циклонный сепаратор - серия SQS

Запрос цены

Веб-сайт: http://airdryers-ru.com/5-cyclone-water-separator.html

ОБРАБОТКА СЖАТОГО ВОЗДУХА Сепаратор для компрессора, удаляющий воду из сжатого воздуха перед входом в осушитель

Циклонный сепаратор — ключевой элемент для удаления воды из сжатого воздуха перед его подачей в осушитель. Установка сепаратора перед фильтрацией и осушением позволяет эффективно устранить до 99% жидкой воды, повышая производительность и эффективность последующих систем очистки.

Сепаратор для компрессора можно гибко размещать в различных точках системы: после компрессора, перед охладителем или после ресивера. Такая универсальность обеспечивает максимальное удаление влаги в зависимости от конфигурации системы, гарантируя надежную работу и продление срока службы оборудования.

Общая информация

Символ "*" обозначает класс фильтрации

Фильтрация класса C: улавливание твердых частиц размером 3 мкм, содержание масла до 3 ч/млн

Фильтрация класса T: улавливание твердых частиц размером 1 мкм, содержание масла до 1 ч/млн

Фильтрация класса A: улавливание твердых частиц размером 0,01 мкм, содержание масла до 0,01 ч/млн

Фильтрация класса X: улавливание твердых частиц размером 0,01 мкм, содержание масла до 0,003 ч/млн

Фильтрация класса H: (с активированным углем): улавливание твердых частиц размером 0,01 мкм, содержание масла до 0,001 ч/млн

Фильтрация класса F: (высокоэффективная): удаление частиц пыли размером 0,1 мкм

Фильтрация класса FF: (сверхвысокоэффективная): удаление частиц пыли размером 0,01 мкм.

Материал корпуса: углеродистая сталь

Рабочая среда: сжатый воздух

Максимальная рабочая температура: ≤80°C

Рабочее давление: от 2,0 до 8,0 МПа

Диапазон фильтрации: от 3 до 0,01 мкм

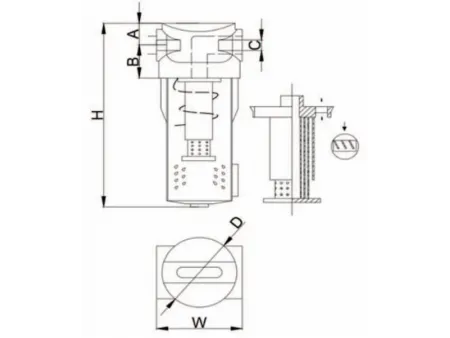

Технические характеристики резьбового циклонного сепаратора

Модель фильтра	Расход воздуха (м³/мин)	Присоединительный размер	Высота H (мм)	Ширина W (мм)	A (мм)	B (мм)
SQS01	0.6-2	3/4″	235	95	32	51
SQS02	3.0-5.0	1″	276	95	32	51
SQS03	6.0-8.0	1-1/2″	302	125	38	65
SQS05	9.0-15.0	1-1/2″	420	125	38	65
SQS10	16.0-30.0	2″	545	170	46	82
SQS15	30-40	2-1/2″	640	205	60	100
SQS20	40-50	3″	792	205	60	100

Технические характеристики фланцевого циклонного сепаратора

Модель фильтра	Расход воздуха (м³/мин)	Присоединительный размер (A)	Диаметр цилиндра B (мм)	Ширина W (мм)	Длина H (мм)
SQS-30FL	30-40	DN80	219	465	1010
SQS-40FL	40-60	DN100	219	465	1160
SQS-60FL	60-80	DN125	273	500	1195
SQS-80FL	80-100	DN150	325	565	1290
SQS-100FL	100-180	DN200	426	726	1533
SQS-180FL	180-260	DN250	500	860	1469
SQS-260FL	260-350	DN300	650	950	1728
