Буровая установка для бурения глубоких и добычных скважин KS311

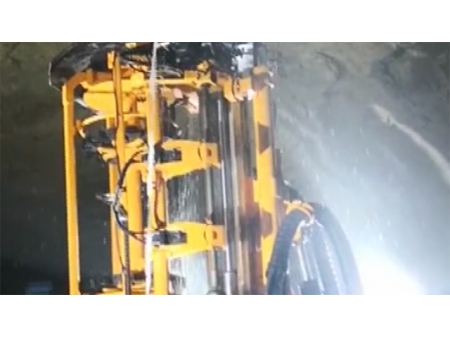

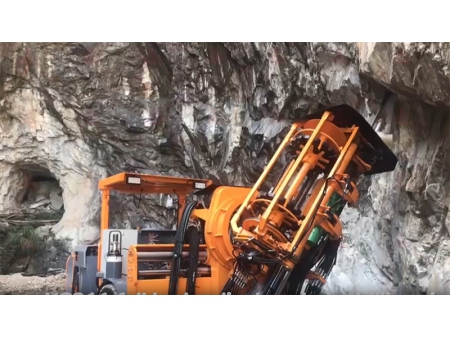

Подземная буровая установка KS311 использовалась для строительства тоннелей в 2020 году
Буровая установка для бурения глубоких и добычных скважин KS311 в основном используется для бурения взрывных скважин в подземных выработках среднего сечения. Эта установка добычного бурения производит бурение в туннелях с максимальными размерами около 3,5-5 метров в ширину и высоту. Опора буровой стрелы способна вращаться на 360 градусов. В сочетании с поворотной стрелой и направляющим рельсом установка способна выполнять бурение в радиусе 360 градусов и параллельное бурение на расстоянии до трех метров.
Особенности
1. Система автоматической смены штанг имеет кассету на 27 буровых штанг, а глубина бурения может достигать 42 метров.
2. Передняя и задняя части аппарели оснащены гидравлическими опорными цилиндрами для плавного бурения. Она также оснащена гидравлическими направляющими цилиндрами, обеспечивающими точность бурения.
3. Рабочее место оператора с защитным козырьком имеет отличный угол обзора и находится на безопасном расстоянии от опасных зон; установка беспроводного дистанционного пульта управления опциональна
4. Шарнирно-сочлененное шасси для особо тяжёлого режима работы с закрытым гидравлическим приводом, позволяет машине беспрепятственно передвигаться по туннелям малых и средних размеров.
5. Ударный поршень оптимизирует эффективность передачи ударной волны, что способствует более глубокому проникновению бура при меньших затратах на замену расходных частей.
-

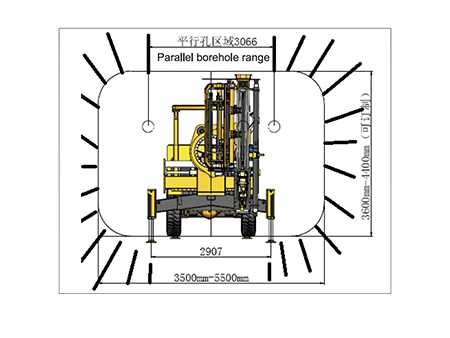

- Габариты установки в рабочем режиме

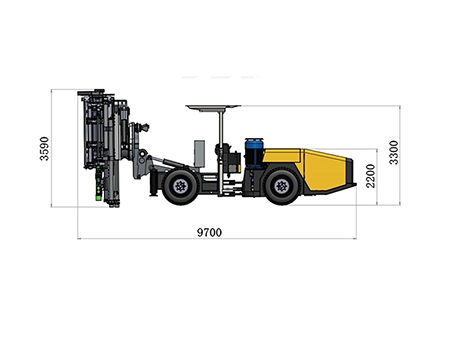

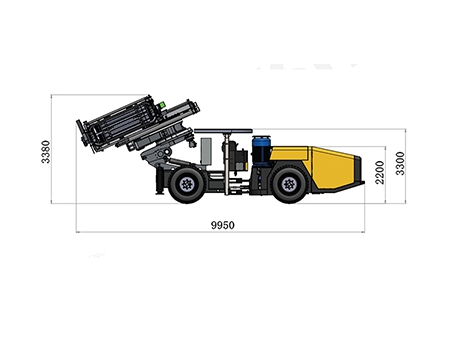

- Габариты установки во время транспортировки
1. Габаритные размеры и масса станка
| Ширина | 2300 мм |
| Высота | 3300 мм |
| Масса | Около 16000 кг |
| Скорость движения по прямой поверхности | 10км/ч |
| Преодолеваемый подъем | 25% (14°) |
| Защита оператора | соответствует стандартам защиты ROPS & FOPS |
| Сила удара | 24кВт | |
| Ударная волна | 138л/мин | |
| Ударное давление | 200бар | |
| Максимальное вращательное давление | 210бар | |
| Ударная частота | 48-57 Гц | |
| Крутящий момент | 955 Нм | |
| Резьбовой хвостовик | T38、T45 | |
| Диаметр отверстия | 64-76 | 89-102 |
| Резьбовой хвостовик буровой штанги | T38 | T45 |
| Глубина бурения | 42м | 42м |
| Угол наклона аппарели | вперед: 20°, назад: 65° | |
| Амплитуда вращения аппарели | 360° | |
| Кольцо параллельных шпуров | 1500мм по правой и левой стороне | |
| Длина буровой штанги | 1525мм | 1830мм |
| Длина аппарели | 3500мм | 3800мм |
| Расстояние выдвижения | 1200мм | 1200мм |
| Удар / Подача / Позиционирование | Аксиально-поршневой насос переменного рабочего объема |
| Удар / Подача / Позиционирование | Аксиально-поршневой насос переменного рабочего объема |
| Точность фильтрации | 10мкм |
| Гидравлический масляный бак | 240 л |
| Гидравлический охладитель | Водяной кулер |
| Рабочее напряжение | 380В |
| Частота | 50Гц |
| Способ зажигания | Звезда-треугольник |
| Кабельный барабан | 1×K440 |
| Кабельная емкость барабана | 80м |
| Диаметр кабеля | Φ32мм |
| Спецификация кабеля | 3×50 3G10 |
| Воздушный компрессор | 1×JN4 |
| Производительность компрессора | 0.5 м3/мин |
| Давление | 5-7бар |
| Устройство смазки стержня-хвостовика | Электронный насос с импульсной смазкой |
| Расход сжатого воздуха на смазку | 0.3 м3/мин |
| Расход масла для смазки | 180-250 г/ч |
| Водяной насос | 1×CR10 |
| Мощность | 5.5кВт |
| Производительность водяного насоса | 8 м3/ч |
| Дизельный двигатель | Cummins QSB3.9-C125/93кВт /2200об/мин |
| Очистка выхлопных газов | Выхлопной катализатор |
| Привод | Полный привод / коробка передач |
| Угол поворота | Угол поворота задней оси:±10° |
| Шины | 12.00-20 |
| Механизм управления | Шарнирное рулевое управление: ±40° |
| Ходовой тормоз | Двухконтурный гидравлический тормоз |
| Парковочный тормоз | многодисковый тормоз «мокрый» (масляный) |
| Топливный бак | 90л |
