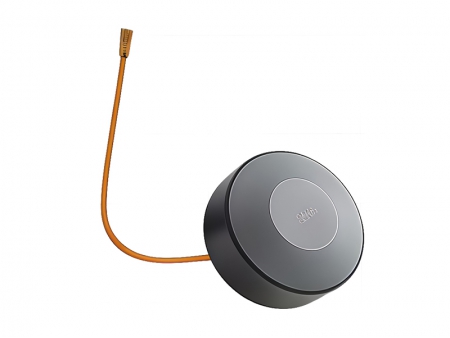

SFPD (Sensing Fusion Partial Discharge) A1 - это многомодальный и многополосный адаптивный детектор частичных разрядов, являющийся передовым устройством для онлайн-мониторинга частичных разрядов. Он обладает синхронными многомодальными измерительными возможностями, включая измерения в диапазоне UHF (ультравысокие частоты), измерения переходного напряжения на землю (TEV), акустическую эмиссию (AE), а также измерение температуры и влажности окружающей среды. Этот датчик позволяет производить калибровку в реальном времени прямо на месте измерений, автоматически выбирая наиболее подходящий канал для измерения с оптимальным соотношением сигнал/шум. Он подходит для онлайн-обнаружения частичных разрядов в различном средне- и высоковольтном оборудовании, таком как распределительные устройства, трансформаторы, GIS и кабели.
| Диапазон UHF | 300МГц~2.2GГц |
| Чувствительность UHF | -85 дБм |
| Динамический диапазон UHF | 70 дБ |
| Диапазон измерений TEV | 3 МГц ~ 100 МГц |
| Чувствительность TEV | -80 дБм |
| Динамический диапазон TEV | 65 дБ |
| Диапазон AE | 100 Гц ~ 80 кГц |
| Чувствительность AE | -41 дБВ/Па. |
| Центральная частота AE | 42 кГц |
| Диапазон измерений и точность температуры окружающей среды | -20℃~85℃；±0.5℃； По запросу |
| Диапазон измерений и точность влажности окружающей среды | 0~100% RH, ±3% RH, по запросу |
| Стратегия динамической калибровки для внешнего шума | Автоматическая калибровка выполняется минимум один раз в день. |
| Стратегия передачи данных | Сбор и передача данных с интервалом от 1 секунды до 30 минут |
| Кол-во высокочастотнных стратегических каналов | Поддерживает два канала сбора UHF |

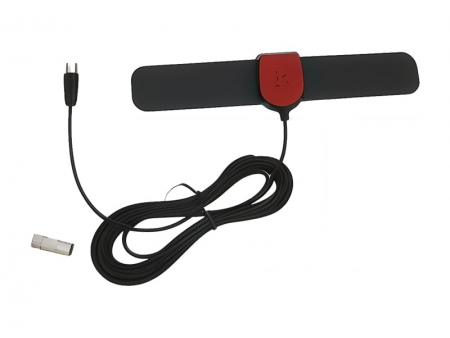

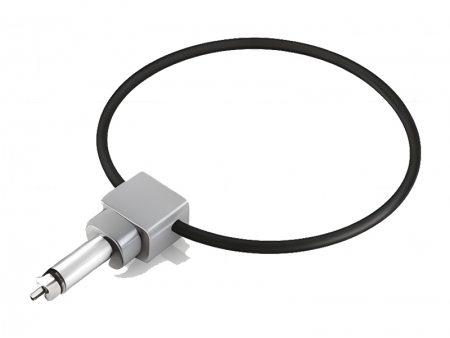

| Поддержка внешней UHF антенны | Петлевая антенна, ленточная антенна, плоская антенна и другие индивидуальные формы. |

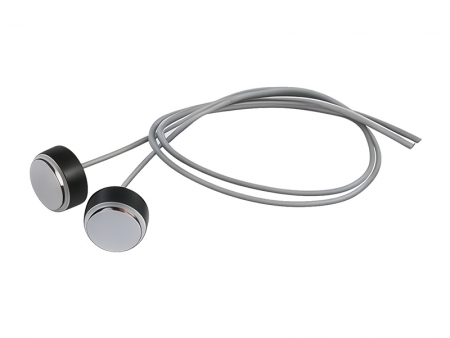

| Поддержка внешних сенсорных зондов | HFCT, AE, температура и влажность, а также другие кастомизированные зонды по запросу. |
| Метод синхронизации частоты мощности | Внутренняя синхронизация |
| Метод питания | Сетевое питание: AC 220В, DC 12V/24В Батарея: 19AH По запросу (индивидуальная настройка). |
| Размеры (Д×Ш×В) | 138×90×38мм |
| Вес | 0,6 кг (включая промышленную батарею и промышленный магнит) |
| Материал корпуса | Задняя крышка датчика: алюминиевый сплав Передняя крышка датчика: PVC промышленного класса |
| Способ установки | Магнитный тип (промышленный магнит устанавливается внутри датчика), тип крепления, тип склеивания |
| Беспроводная связь | Канал 1: 490 МГц-510 МГц GFSK Канал 2: 2,4 ГГц BLE |
| Расстояние беспроводной связи | Расстояние свободного пространства ≤100 м, передача на большее расстояние может быть достигнута с помощью самоорганизующейся сетевой ретрансляции |
| Проводная связь | Самовосстанавливающаяся оптоволоконная кольцевая сеть RS485 |
| Расстояние проводной связи | Дальность связи: до 100 м (RS485), до 20 км (Самовосстанавливающаяся оптоволоконная кольцевая сеть) |
