Гидравлическая установка для постановки анкерной крепи в угольных шахтах CMM2-33
Машина для возведения крепи, Буровые установки и перфораторы
Этот продукт был снят с производства и более не предлагается.

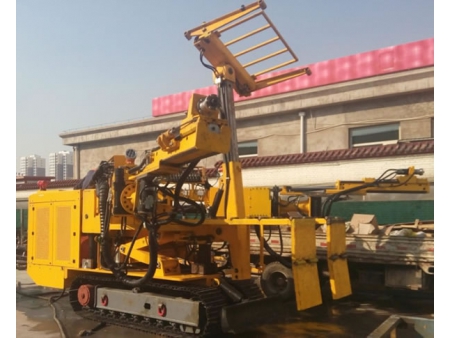

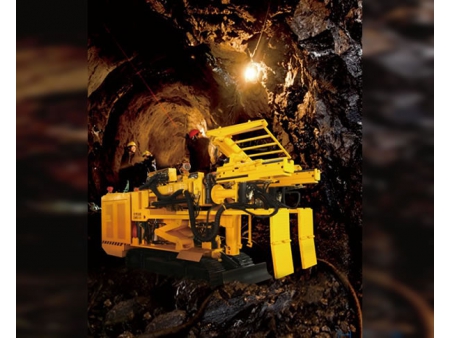

Эта гидравлическая установка для постановки анкерной крепи в угольных шахтах применяется вместе с другим буровым оборудованием для укрепления туннелей и добывающих выработок. Она значительно усовершенствована по сравнению с оборудованием, применяемым сегодня для аналогичных задач. Данная машина для постановки анкерной крепи может работать с породой и угольными пластами твердостью f3-8 при уклонах ±14°. Установка позволяет достигать ширина укрепления 3.5-5.5 м и высоты.

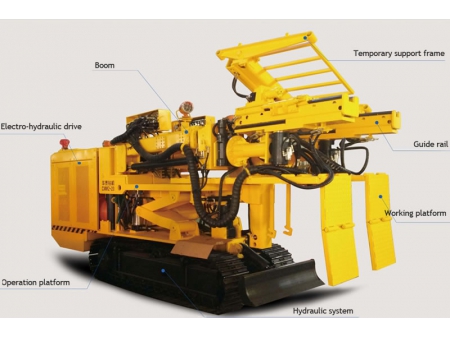

Основные узлы установки для возведения крепи
Используется поворотное устройство HYG-220/360S.
Направляющая: поворот ±90° по горизонтали и ±180° по вертикали.

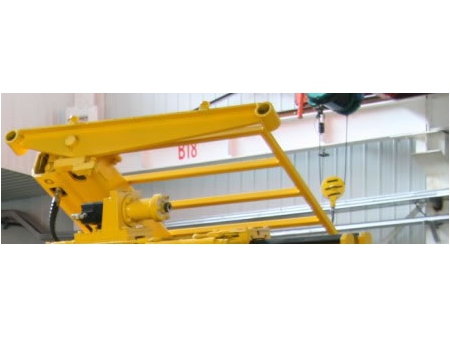

Временная опора обеспечивает защиту оператора.

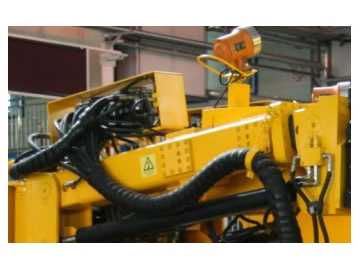

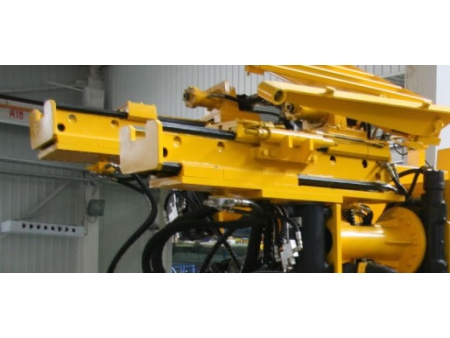

Буровая стрела: угол подъема 42°, угол поворота 45° и рабочая высота 4.5-5.5 м.

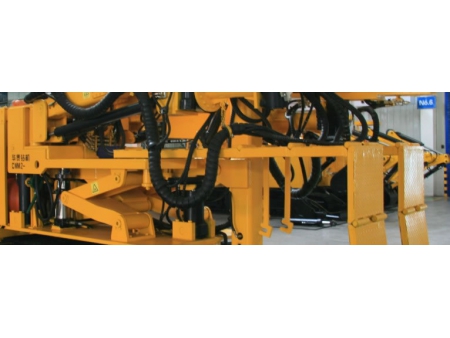

Рабочая платформа разворачивается на 90°, позволяет избежать «мертвых» углов обзора.
Для удобства работы в различных условиях, платформа управления поднимается и опускается на 1 м.

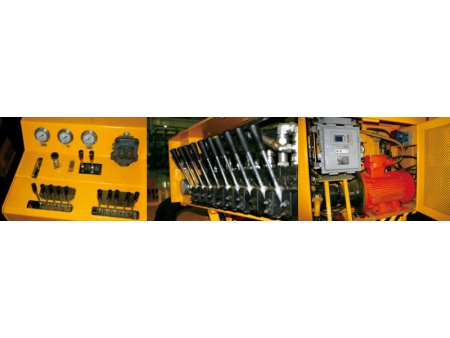

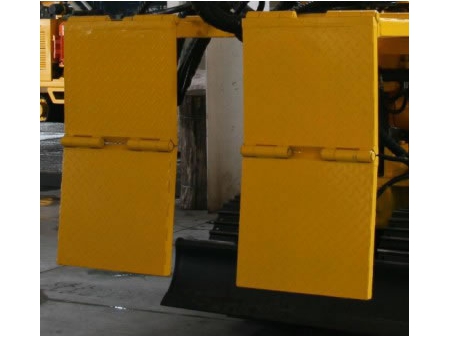

Гидравлическая система развивает высокую мощность. Отвал может использоваться для установления уровня.

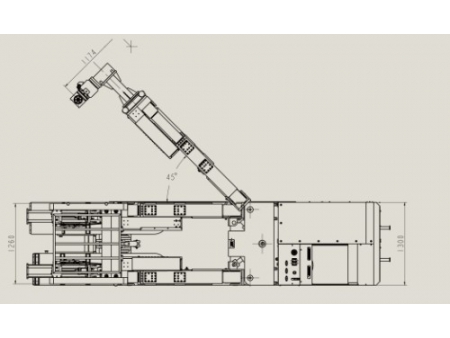

Эскизный чертеж- Вид сверху

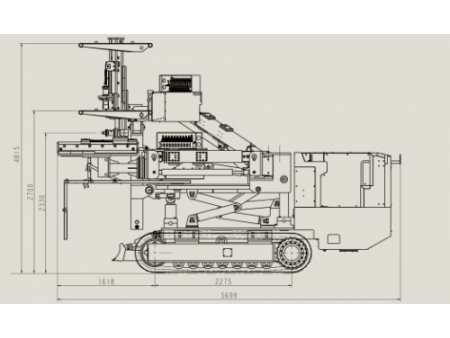

- Вид сбоку
Технические характеристики
1. Данная установка обладает компактной и продуманной конструкцией с высокой жесткостью. Гидравлическая система управления значительно облегчает работу и обслуживание в условиях подземных выработок.

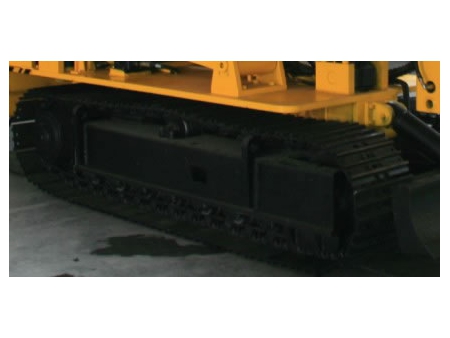

2. Гидравлический ходовой двигатель обеспечивает плавный и быстрый ход. Натяжение гусениц также регулируется гидроцилиндром.
3. Компактность конструкции также хорошо сказывается на проходимости установки в условиях тесных выработок.
4. Передняя временная опора обеспечивает безопасность оператора при работе.
5. В целом установка характеризуется производительностью, простотой и безопасностью работы, удобством обслуживания.
| Номер стрелы | 2 | |
| Поперечное сечение | m² | 33 |
| Зона покрытия | mm | 5600×6000(±20） |
| Габаритные размеры | mm | 5700×1300×2700(±20） |
| Мин. радиус поворота | mm | 2500 |
| Стабилизация, работа | Временная стабилизация | |
| Диаметр отверстия | mm | φ27 |
| Глубина отверстия | mm | 0-18000 |
| Буровая шанга | mm | B19 |
| Ход подачи | mm | 1650 |
| Усилие подачи | kN | 10 |
| Скорость подачи | mm/min | 15000 |
| Общая установленная мощность | kw | 55 |
| Скорость трамбовки | m/min | 24 |
| Вес | kg | 14000 |
