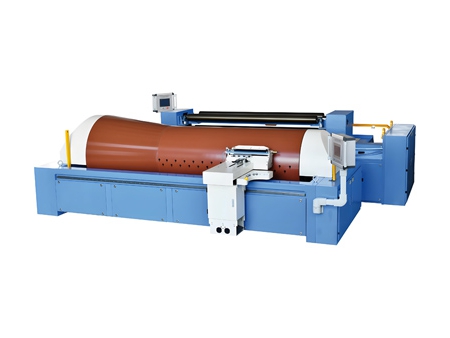

Секционная намоточная машина (нитки из филамента) KGA163S

Запрос цены

Веб-сайт: http://spark-machinery.ru/3-4-sectional-warping-machine.html

Эта секционная намоточная машина оснащена цифровым управлением и продуманной конструкцией, что обеспечивает стабильное натяжение и равномерную намотку нити. Она идеально подходит для малосерийного производства и многовариантных операций, предлагая экономичное решение для секционной намотки тонкой филаментной пряжи и микрофибры, включая процессы обрабатывания покрытием.

Особенности

Все элементы — блок намотки, стойка для рейки, каркас для направляющих нитей и стеллаж — зафиксированы в одном положении, что обеспечивает стабильное выравнивание на протяжении всего процесса намотки.
Нити остаются выровненными по центру от начала до конца, что обеспечивает равномерное натяжение по всей ширине основы и стабильное качество намотки.
Стол для намотки автоматически перемещается назад с помощью сервопривода, синхронизированного с вращением барабана, поддерживая постоянное расстояние между рейкой и поверхностью нити. Расстояние регулируется для уменьшения расплывчатости, что особенно полезно при работе с тканями высокой плотности или тяжёлыми тканями.
Тормозная система объединяет пневматические и гидравлические функции, обеспечивая точное и плавное управление при сохранении чистоты и надёжности.
Секция намотки оснащена двухслойной направляющей роликовой системой с гидравлическим управлением для работы верхнего и нижнего бруса. При необходимости можно добавить дополнительную систему натяжения с тремя роликами.

Технические характеристики

Рабочая ширина	2000-3600 мм
Диаметр фланца балки	≤1000 мм, ≤800 мм
Скорость деформирования	0-600 м/мин, 0-700 м/мин
Скорость перемещения	0-100 м/мин, 0-200 м/мин
Отклонение линейной скорости (искривление и луч)	≤±2%
Тормозной путь	≤3 (при линейной скорости 500 м/мин)
Высокое натяжение лучей	≤8000 Н, ≤10000 Н (при скорости намотки ≤50 м/мин)
Низкое натяжение лучей	≤3 Н, ≤50 Н
Диаметр барабана	1026 мм
Длина конуса	1360 мм, 1010 мм
Угол наклона конуса	9°, 7.125°
Скорость траверсы секции	0.001-9.999 мм/об (бесступенчатая регулировка)
Точность траверсы секции	±0.01 мм
Расстояние между герконом и барабаном	Постоянное (регулируемое)
Пространство между шпинделем и барабаном	290×290 мм (нитка из филамента) 250×250 мм (шерсть, хлопок и смешанная пряжа)
Количество шпуль	420 шт (шерсть, хлопок и смешанная пряжа) 480 шт (нитка из филамента)
