Поворотно-наклонный механизм экскаватора-погрузчика / Тилтротатор для экскаватора-погрузчика

Запрос цены

Веб-сайт: http://custom-cylinder.ru/3-3-2-backhoe-loader-tiltrotator.html

Компания CATSU производит поворотно-наклонный механизм (тилтротатор) экскаватора-погрузчика, который устанавливается на кронштейн. Благодаря вращательной способности на 360 ° и наклону на 40 ° механизм позволяет с легкостью захватывать предметы. Поворотно-наклонный механизм легко управляется при помощи ручного рычага или тумблера экскаватора для эффективности, безопасности и точности работы. Компания может изготовить поворотно-наклонные механизмы на основании требований заказчика для различных видов экскаваторов. Ниже приведены модели механизмов, которые имеют европейский сертификат соответствия.

Поворотно-наклонный механизм экскаватора-погрузчика CT02

Характеристика

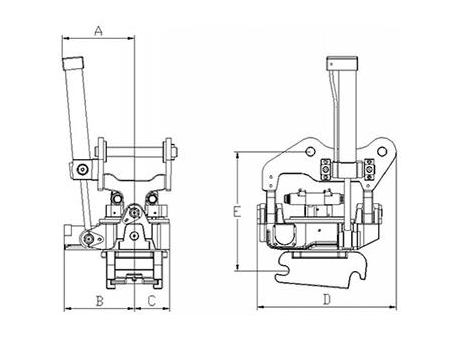

Ширина А	245
Ширина B	234
WidthШирина C	112
Общая длина D	720
Конструктивная высота E	380
Базовый вес	2-4 t
Вес (от)	120 кг
Диапазон наклона	2×40°
Стандартные крепления	S30 S40
MРекомендуемая максимальная ширина ковша	1000 mm
Рекомендуемый гидравлический поток SS5/SS10	30 l/мин
Рекомендуемый гидравлический поток SS9 Наклон / Поворот	15/30 15/30
Макс. гидравлическое давление	22 МПа
Макс. натяжение	26 кНм
Макс. усилие отрыва	30 кНм
Макс. момент раскрепления	36 кНм
Крутящий момент	1700 Нм при 25 МПа
Цилиндр поворотно-наклонного механизма двустороннего действия	6000 Нм
Скорость вращения (1 оборот)	10－25 l/мин
Количество точек смазки	1

Поворотно-наклонный механизм экскаватора-погрузчика CT05

Характеристика

Ширина А	380
Ширина B	230
Ширина C	270
Общая длина D	500
Конструктивная высота E	380
Базовый вес	4-7 т
Вес (от)	180 кг
Диапазон наклона	2×40°
Стандартные крепления	s40 s45 s50
Рекомендуемая максимальная ширина ковша	1200 мм
Рекомендуемый гидравлический поток SS5/SS10	40 l/мин
Рекомендуемый гидравлический поток SS9 Наклон / Поворот	15/30 15/30
Макс. гидравлическое давление	22 МПа
Макс. натяжение	45 кНм
Макс. усилие отрыва	50 кНм
Макс. момент раскрепления	43 кНм
Крутящий момент	3900 Нм при 25 МПа
Цилиндр поворотно-наклонного механизма двустороннего действия	14400 Нм
Скорость вращения (1 оборот)	10－30 l/мин
Количество точек смазки	1
