Трехфазный полупроводниковый регулятор напряжения NNT4-4/38150P применяется в сфере отопления, например в промышленной котельной установке, стеклоплавильной печи, в печи, нефтехимической промышленности и в станках для производства обуви.

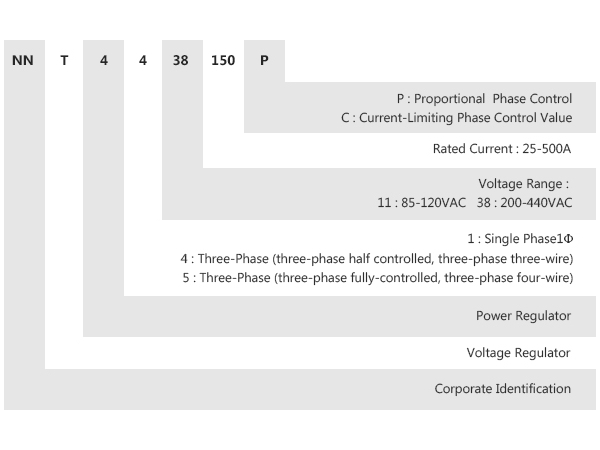

Объяснение обозначений модели
Характеристики трехфазного полупроводникового регулятора напряжения NNT4-4/38150P
Применимое напряжение 11 тип :трехфазное напряжение AC85~120V---50/60Hz
38 тип: трехфазное напряжение AC200~480V---50/60Hz
Ток нагрузки 25A/40A/75A/100A/125A/150A/200A/250A/300A/400A/500A
Вспомогательный источник питания Рабочий источник питания печатной платы: AC220V±10% 50/60Hz, Терминал управления L/N не имеет нулевого провода. Три фазы четыре провода одновременно соединяют нулевой провод.
Угол сдвига фазы Центральная точка 0~150° соединенная треугольником или звездой (HHT4-4) не соединяет провод.
Центральная точка 0~175° соединенная звездой (HHT-4-5) соединяет провод.
Сигнал повышенной температуры Устройство сигнализирует, в случае если температура превышает 75℃.
Сигнал на входе 4~20Ma,0~10V
Условия эксплуатации Температура -10~55℃; влажность ниже 90%RH
Выдерживаемое напряжение AC2000 в/1мин.(среди радиатора электропитания)
Изоляционное сопротивление Выше 20 мОм/500 в(среди радиатора электропитания)
Диаграмма формы выходных сигналов
Выходная величина Формы выходных сигналов
Режим управления Выход 10% Выход 10% Выход 10%
Регулирование сдвига фаз http://electrical-relay.com/2018//2018/products/3-2-2-38300p-three-phase-voltage-regulator_02.jpg http://electrical-relay.com/2018//2018/products/3-2-2-38300p-three-phase-voltage-regulator_03.jpg http://electrical-relay.com/2018//2018/products/3-2-2-38300p-three-phase-voltage-regulator_04.jpg

Регулирование фазового распределения:
Постоянный контроль пересечений, стабильный выпуск, ампер не дрожит, но каждый полуволновой цикл создает гармоническую волну.

Применимая нагрузка:
Трехфазный полу-контролируемый тип, нагрузка постоянного импеданса, дальняя область инфракрасного спектра, ИК лампа и нагрузка кремне-углеродного стержня.

Особенности
  • Трехфазный регулятор напряжения имеет разный управляющий входной сигнал (4~20MA/0~5V/0~10V/1~5V/2~10V,etc.), и пользователь сам выбирает в соответствии с его требованиями.
  • Регулятор напряжения имеет режимы ручной регулировки выхода внутреннего и внешнего питания + автоматическая настройка.
  • Трехфазный регулятор напряжения имеет предохранитель обрыва цепи / короткого замыкания, указатель обрыва цепи (опционально) / индикатор перегрева температуры КУВ (75℃), а так же контакт сигнала тревоги.
  • Устройство показывает процентное соотношение 0~100% нагрузки выходной мощности.
  • Время нагрева буфера нагрузки трехфазного регулятора напряжения (около 15 секунд)
  • В случае если температура КУВ выше положенной или предохранитель выгорает, устройство автоматические прекращает работу, и только после выявления неисправностей устройством восстанавливается процесс работы.
  • Трехфазный регулятор напряжения оснащён встроенным предохранителем для предотвращения поломки КУВ, предохранитель просто демонтируется.
  • Регулятор напряжения имеет высокоэффективный радиатор, который осуществляет быстрое рассеивание тепла и имеет хорошую теплоотдачу.
  • Частота питающей сети имеет функцию автоматического контроля, доступный параметр 50~60Гц и нет необходимости в переключателе.

1. Спецификация изделия, 2. Функции управления, 3. Маркировка, 4. Маркировка управляющего сигнала, 5. Источник электросети, 6. Защитная крышка нагрузки, 7. Предохранитель, 8. Осевой вентилятор и радиатор


Корпус и установочный размер
Ток
A
Размер корпуса Постоянный размер Винт Метод охлаждения
Длина
Д
Ширина
Ш
Высота
В
D1 D2 W1
25 150 130 164 80 0 116 M5,M6 Естественное термосифонное охлаждение
40 150 130 164 80 0 116 M5,M6 Принудительное охлаждение
75 218 130 168 112 0 116 M5,M6
100 218 130 168 112 0 116 M5,M6
125 285 148 210 170 0 137 M8
150 285 148 210 170 0 137 M8
200 285 148 210 170 0 137 M8
250 335 275 240 112 112 265 M8,M10
300 335 275 240 112 112 265 M8,M10
※Выше 400A изготавливается на заказ..
