Буровой станок на гусеничном ходу KT20S для открытых горных работ

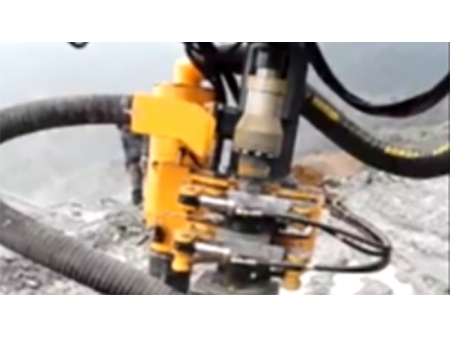

Буровые установки с погружным пневмоударником КТ20С использовались на медных рудниках в Южной Америке в 2020 году
Буровой станок на гусеничном ходу KT20S с интегрированным винтовым компрессором - это мощная буровая установка с двумя двигателями, разработанная нашей компанией для использования на крупных открытых горных разработках. Системы ходовой части, вращения и регулировки угла приводятся в движение мощной гидравлической системой. Для движения буровая установка на гусеничном ходу KT20S использует мощный дизельный двигатель. Бурение осуществляется с помощью погружного пневмоударника (DTH) и винтового воздушного компрессора. Наличие пылеулавливателя сухого типа позволяет защитить окружающую среду от отходов бурения. Имеется возможность установки мокрого пылеуловителя. Механизм автоматической загрузки и выгрузки буровых штанг, с плавающим головками, защищающими резьбу буровых штанг, способствует эффективности работы станка. Кабина с кондиционером обеспечивает оператору комфортные рабочие условия.
Технические характеристики| Модель | KT20S |
| Крепость породы | f=6-20 |
| Диаметр бурения | 135-254 мм |
| Глубина эффективного бурения (глубина автоматического наращивания бурового става из штанг) | 35 м |
| Размеры буровой штанги (диаметр× длина) | φ102/φ114/φ127/φ146×5000 мм |
| Тип пневмоударника | K5、K6、K8 |
| Способ удаления пыли | Сухой способ (вихревой ламинарный, гидравлический привод)/ мокрый пылеуловитель (опционально) |
| Способ соединения буровых штанг | Автоматический |
| Способ защиты резьбы буровых штанг | Защита с помощью плавающих головок |
| Мощность станка | 200/250/315 кВт |
| Производительность компрессора | 20/26/31 м3/мин |
| Номинальная мощность винтового компрессора | 25 бар |
| Дизельный двигатель | QSB3.9-C125-30 |
| Мощность дизельного двигателя /обороты | 93 кВт /2200об/мин |
| Электродвигатель | Y2-280-4 |
| Мощность электродвигателя /обороты | 75 кВт /1470об/мин |
| Скорость движения | 0-2.2 км/ч |
| Максимальная тяга станка | 175 кН |
| Преодолеваемый подъем | 25° |
| Дорожный просвет | 480 мм |
| Угол подъема буровой стрелы в поперечной плоскости | 42° |
| Угол наклона аппарели в поперечной плоскости | 123° |
| Угол поворота аппарели в продольной плоскости | налево 42°, направо 33° |
| Угол поворота буровой стрелы в продольной плоскости | налево 20°, направо 40° |
| Максимальное тяговой усилие аппарели | 65 кН |
| Расстояние выдвижения | 5000 мм |
| Наращивание длины | 1200 мм |
| Скорость вращения гиратора | 0-70 об/мин |
| Вращающий момент | 6100 Н·м |
| Общая масса станка | 32000 кг |
| Габаритные размеры станка в рабочем режиме (Д×Ш×В) | 10500×4400×9300 мм |
| Габаритные размеры станка при транспортировке (Д×Ш×В) | 11000×3300×3400 мм |

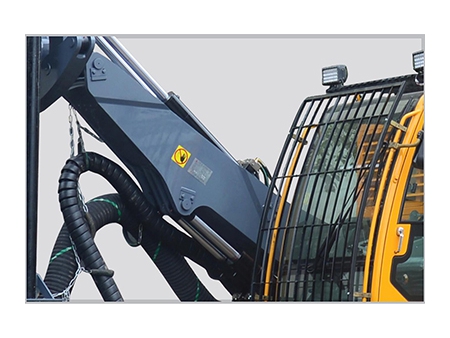

- Кабина оператора с высокой степенью безопасности и комфорта

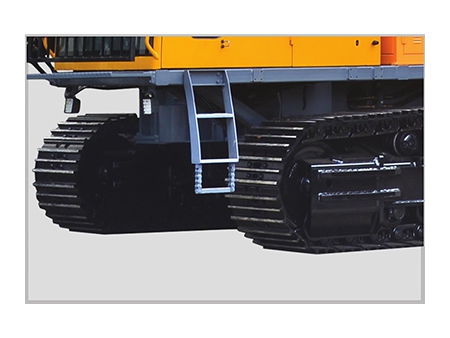

- Мощная гусеничная платформа из стальных траков
- Механизм автоматической загрузки и выгрузки буровых штанг
