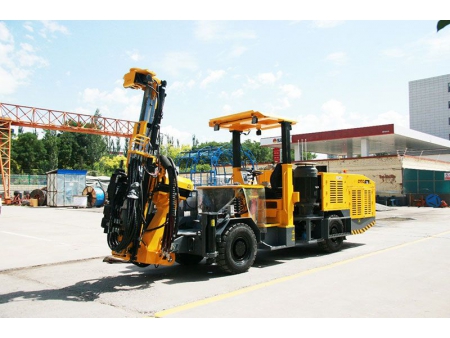

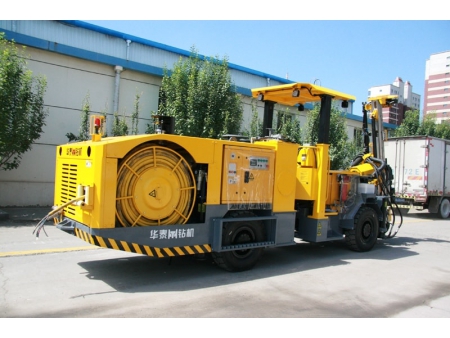

Гидравлическая буровая установка, CYTC70C (для горнодобывающей промышленности)

Гидравлическая буровая установка CYTC70С отличается компактной конструкцией и используется для эксплуатации на малых и средних шахтах. Благодаря гибкой конструкции данная установка может использоваться для бурения горизонтальных и веерообразных скважин на вертикальной и наклонной плоскости в подземных шахтах или туннелях.

Эта подземная буровая установка с высокой степенью автоматизации подходит для бурения штреков и туннелей с сечением более 3м×3м.

Подземная буровая установка оснащена высокоточной системой индикации угла бурения, дистанционно управляемой операционной платформой и высокопроизводительным проходным снарядом, что обеспечивает эффективное, безопасное и быстрое выполнение буровых работ. Стрела превосходного качества с высокой устойчивостью обеспечивает точное позиционирование, значительно повышая точность бурения и уменьшая разубоживание руды.

Подробности
Стандартные конфигурации
  • Дрифтер
  • Функция защиты от помех
  • Стрела специально разработана для небольшого поперечного сечения
  • Шасси с 4-цилиндровым дизельным двигателем Yanmar
  • Система контроля
  • Подача
Технические характеристики
Габаритные размеры (Д×Ш×В) 7600×1450×2140 (2850) мм
Дрифтер РК2200, ХК95, 22У, 18У
Мощность (дрифтер) 21кВт / 24кВт / 22кВт / 18кВт
Общая длина (подача) 2770/2685/2580 мм
Длина буровой штанги 1000/915/800 мм
Глубина отверстия 35 м
Сила подачи 13 кН
Расширение фида 900мм
Стрела (угол подъема/наклона) подъем 65° / наклон-30°
Горизонтальное отверстие 1500 мм
Угол поворота направляющей оболочки ±180°
Мощность главного двигателя 75 кВт / 55 кВт
Номинальное напряжение 380 В (по индивидуальному заказу)
Преодолеваемый подъем 14°
Общий вес 11,5 т
Длинна кабеля 70 м
Внешние габариты буровой установки — вид сбоку
Радиус поворота
Поперечное сечение
Поперечное сечение
