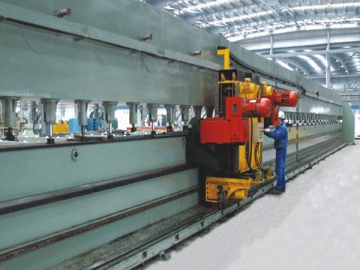

Кромкофрезерный станок с двумя рабочими головками, серия XBJ
Фасочно-фрезерный станок / Фрезерный станок для скашивания кромок / Кромкофрезерное оборудование
Краткое описание
Кромкофрезерный станок используется для обработки торцов металлического листа после термической резки, а также для разделки кромок под сварку. В зависимости от типа фрез станок способен осуществлять V-образную, X-образную или U-образную разделку кромки. Оборудование находит широкое применение в различных отраслях промышленности, включая металлообработку, строительство, машиностроение и т.д.
Комплектация оборудования включает станину, прижимной механизм, направляющие рельсы, рабочий блок, две фрезерные головки, электрический подъёмник, а также гидравлическую и электрическую системы. Заготовка надёжно фиксируется гидравлическими прижимами. Фрезерная головка работает быстро и стабильно. Скорость обработки контролируется преобразователем частоты. Наклон фрезерной головки регулируется в диапазоне 0 ~ 45°. Высоту подъёма головки можно настроить при помощи электрического подъёмника. Направляющие рельсы кромкофрезерного станка обработаны при помощи прецизионного оборудования и подвергнуты термообработке, что делает их предельно прочными и гладкими, обеспечивая плавное и стабильное передвижение рабочего блока.
Основные параметры| Модель | XBJ-6S | XBJ-9S | XBJ-12S | XBJ-15S |
| Допустимая толщина заготовки (мм) | 6 ～ 50 | |||
| Максимальная глубина фрезеровки за проход (мм) | 4 | |||
| Угол наклона фрезерной головки | 0 ～ 45 ° | |||
| Скорость вращения фрезы (об/мин) | 80 ～ 400 (8 скоростей) | |||
| Скорость фрезеровки (м/мин) | 0.25 ～ 0.6 | |||
| Макс. скорость движения рабочего блока (м/мин) | 2 | |||
| Мощность двигателя привода фрезы (кВт) | 5.5X2 | |||
| Мощность привода рабочего блока (кВт) | 3X2 | |||
| Мощность подъёмного механизма (кВт) | 0.75X2 | |||
| Мощность гидравлической станции (кВт) | 3 | |||
| Рабочее давление гидравлической системы (MПa) | Подъём: 7; прижим: 4 | |||
| Эффективная длина фрезерования (м) | 6 | 9 | 12 | 15 |
| Кол-во гидравлических цилиндров (шт.) | 9 | 13 | 17 | 21 |
Если у Вас есть какие-либо вопросы по поводу нашего фрезерного оборудования, пожалуйста, заполните анкету ниже и получите консультацию от наших специалистов.
