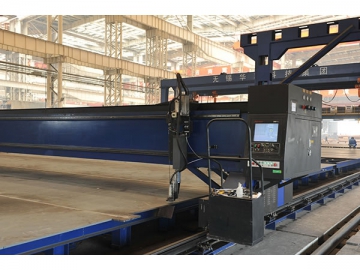

Портальный сверлильно-фрезерный станок с ЧПУ, серия GS/ZK
Станок для сверления и резки металла / Металлорежущий станок / Металлообрабатывающее оборудование
Краткое описание
Портальный сверлильно-фрезерный станок с ЧПУ оснащен высокоскоростным шпинделем, подвижным рабочим столом, датчиком толщины заготовки, системой фиксации металлического листа, датчиком длины реза и системой автоматической смены рабочего инструмента. Для автоматической работы оборудование использует систему управления с ЧПУ от известной испанской компании FAGOR и высокоточный сервопривод. Станок предназначен для сверления и резки крупноформатных металлических листов, а также проточки резьбы.
Основные параметры
| Расстояние между рельсами | 4000-6000 мм |
| Длина рельс | По требованию заказчика |
| Кол-во приводов | Два привода |
| Кол-во резаков | 1 (плюс устройство начальной синхронизации и устройство для предотвращения столкновений) |
| Кол-во лазерных устройств позиционирования | 1 |
| Система управления | FAGOR 8055 |
| Источник плазмы | Hypertherm/Thermadyne/Kjellberg |
| Скорость резки | 1000-1000 мм/мин |
| Макс. скорость | 24000 мм/мин |
| Режущий газ | Сжатый воздух, кислород, азот, H35 |
| Погрешность позиционирования | ±0.2 мм |
| Повторяемость | ±0.2 мм |
| Диаметр сверления | φ5 - φ 30 |
| Проточка резьбы | M6-M16 |
| Шпиндель | BT40 |
| Скорость вращения шпинделя | 150-3000 об/мин |
| Длина вертикального хода шпинделя | 400 мм |
| Система фиксации листа | 2 прижимных устройства |
| Ёмкость инструментального магазина | 3 инструмента (автоматическая смена) |
| Датчик длины реза | 1 |
| Распылительная система охлаждения | 1 |
