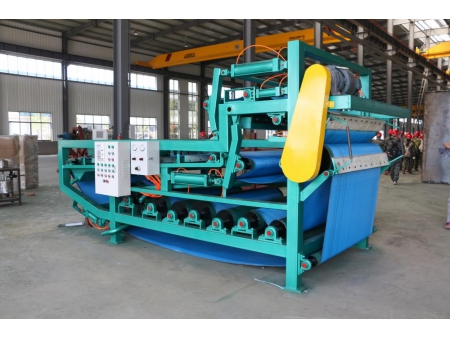

Ленточный фильтр-пресс используется вместе с оборудованием напорной флотации для обезвоживания и уплотнения, образующихся при воздушной флотации взвешенных веществ и осадка сточных вод в фильтрационную корку для предотвращения загрязнения. Ленточный фильтр-пресс также применяется для концентрирования шлама, извлечения отработанного раствора и т.д.
| Характеристика | Модель | |||||||||
| RBYL-500 | RBYL-650 | RBYL-1000 | RBYL-1500 | RBYL-2000 | RBYL-2500 | RBYL-3000 | RBYL-4000 | |||
| Главный двигатель | Мощность (квт) | 0.75 | 0.75 | 1.1 | 1.5 | 2.2 | 4 | 5.5 | 7.5 | |
| Воздушный компрессор | 1.5 | 2.2 | 2.2 | 3 | 4 | 5.5 | 5.5 | 7.5 | ||
| Ширина ленты (мм) | 500 | 650 | 1000 | 1500 | 2000 | 2500 | 3000 | 4000 | ||
| Производительность (м3 / ч) | 0.5-3.0 | 1.5-4.5 | 3-6.5 | 4-9.5 | 5-13 | 7-15 | 8-20 | 12-30 | ||
| Габариты | Длина (мм) | 5260 | 5260 | 5260 | 5260 | 5260 | 6200 | 7200 | 7800 | |
| Ширина (мм) | 1080 | 1230 | 1580 | 2170 | 2650 | 3125 | 3623 | 4690 | ||
| Высота (мм) | 2360 | 2360 | 2360 | 2360 | 2360 | 2500 | 2930 | 3030 | ||
| Вес (кг) | 2000 | 2200 | 3300 | 5200 | 7400 | 11600 | 14000 | 25000 | ||
| Исходная концентрация | 3-8% | |||||||||
| Влагосодержание выходного продукта | 30-45% | |||||||||

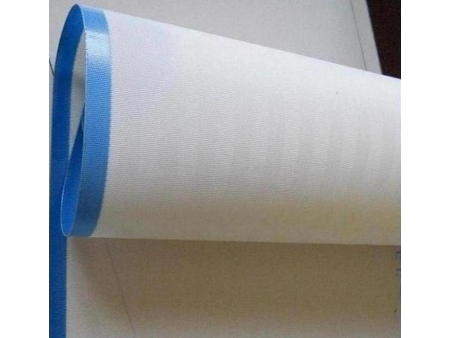

Фильтровальная ткань
Фильтровальная ткань ленточного фильтр-пресса выполнена из одноволоконного волокна и комплексной нити с поперечным сечением. Ткань может перехватывать 2-10 мкм материала, а сам материал легко отслаивается.
- Валик
- Воздушный цилиндр
- a: шламовый отстойник
- b: обратное течение
- c: осадок сточной жидкости (шлам)
- d: химреагент / полимер
- e: загрузка сырья
- f: обратное течение
- g: загрузка сырья
После концентрации шлама и достижения определенной концентрации флокулирующих агентов мелкие частицы коагулируются в более крупные и твердые хлопья. Хлопьевидный отстой подается к ленточному фильтру, где избыточная вода отделяется под воздействием силы тяжести, образуя жидкий шлам. Затем жидкий шлам зажимается между верхней и нижней ленточными фильтрами и под воздействием силы интрузии и сдвигающей силы в зоне предварительного сжатия, области низкого атмосферного давления и зоне высокого давления, шлам преобразуется в кек.
