Запрос цены

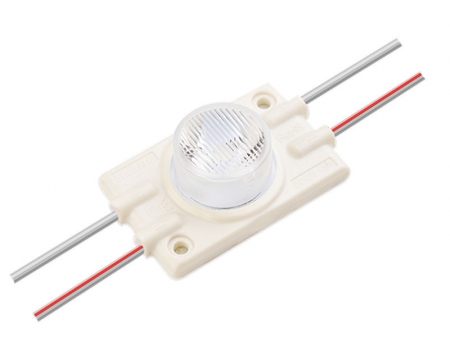

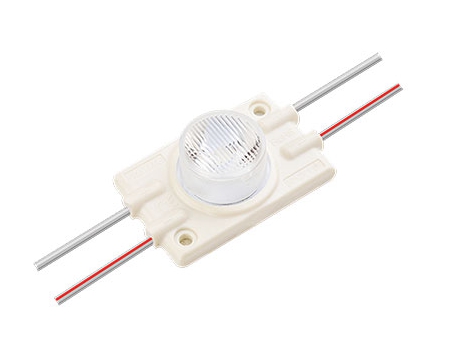

Модуль для светового короба

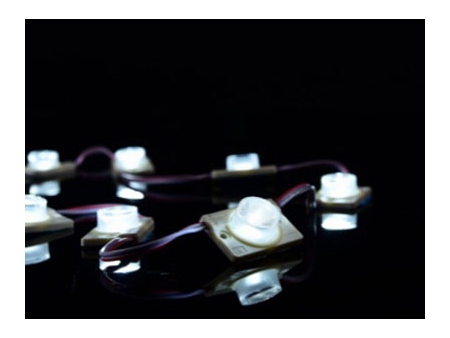

  • Соединяются гибкими кабелями;
  • Тип защиты (модули): IP65
  • Индекс цветопередачи Ra: ≥75
  • Световой поток на модульную цепь: 180лм
  • CE маркировка;
  • 5 лет гарантии;

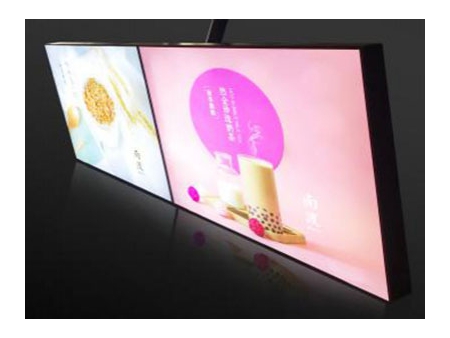

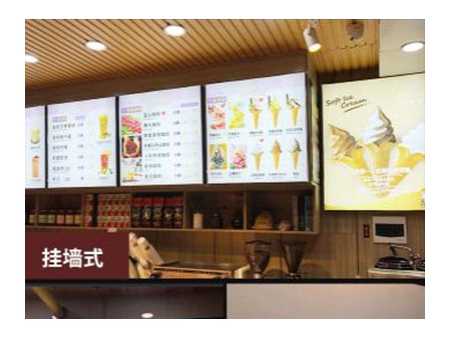

  • Подходят для подсветки светового короба и вывесок размером 10-20см
Общие сведения:
  • Используется источник света SMD3535, характеризуется хорошей цветопередачей;
  • Доступны в белом/чистом белом/теплом белом цветах;
  • ПММА оптическая линза с углом луча 6×45°, характеризуется равномерным освещением;

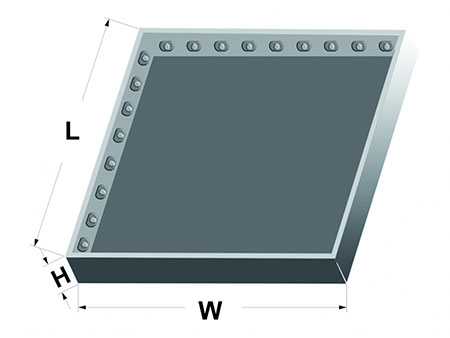

  • Подходит для односторонних/двухсторонних коробов размером 10-20см;
  • Изготавливается посредством литья под давлением, алюминиевая печатная плата с хорошим рассеиванием тепла;
  • Характеризуется стабильной и надежной работой, длительным сроком эксплуатации;
  • Огнестойкость до UL94V-0;
  • Низкий вход DC24В, безопасный и надежный, водонепроницаемость IP65;
Технические характеристики:
Модель Чиповый светодиод Цвет света светодиодов Цветовая температура (K) Номинальное напряжение (В) Мощность (Вт) Световой поток Номинальная эффективность (лм/Вт) Угол свечения Номинальный ток(мA) Сертификат Индекс цветопередачи, R (CRI)
( лм ) ( °)
MGX267E 3535 чистый белый 7000-8000 12 2 180 90 6X45 166 CE RoHS ≥75
Другие технические характеристики:
Макс. длина цепи Цвет Светодиодный трансформатор Вес (г/ед) Рабочая температура (℃) Температура (℃) Степень защиты IP (модули) Размер Число светодиодов на модуль Гарантийный период (год)
(ДхШхВ), мм
20 Белый постоянное напряжение 15 -25~ 60 -25~ 70 IP65 49х31х14 1 5
Монтаж или схема подключения

Метод установки: Для позиционирования и крепления необходимо использовать двухсторонний скотч из пенополиэтилена и клей для нейтрального стекла.

Каскад и модуль могут разрезаться.

Инструкция по установке:
  • Главный кабель питания: 2x1.5мм2. При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 0.75мм2/18# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
  • При установке, пожалуйста, используйте схему;
  • Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
  • Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
  • Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
  • Не прикасаться к проводам под напряжением;
  • Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);

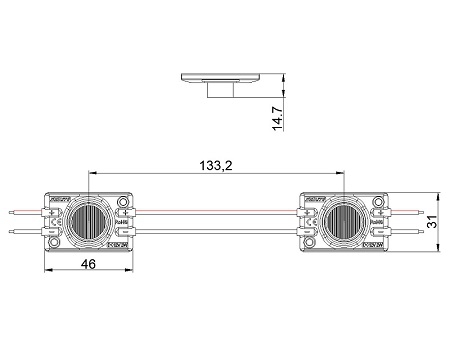

Размеры:

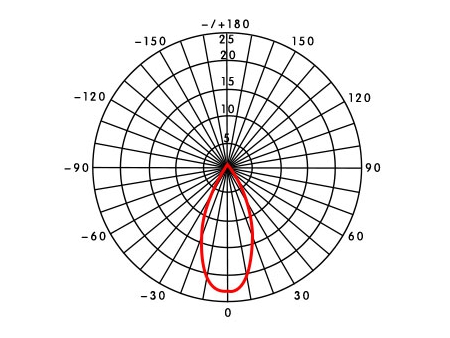

Кривая распределения света:

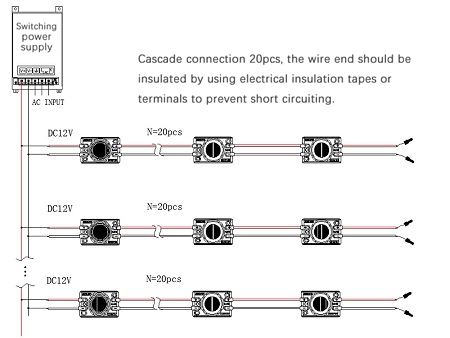

Схема соединения:
