Запрос цены

Модули подсветки

  • Соединяются гибкими кабелями;
  • Тип защиты (модули): IP65
  • Индекс цветопередачи Ra: ≥75
  • Световой поток на модульную цепь: 105лм
  • CE маркировка;
  • 5 лет гарантии;

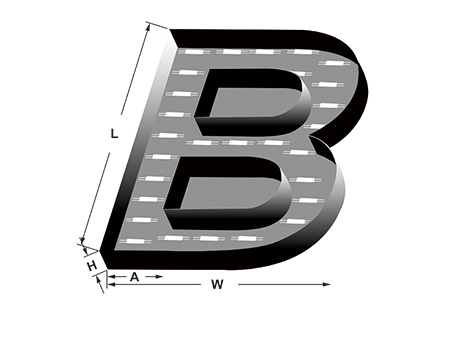

  • Подходят для подсветки светового короба и вывесок размером 4-8см/10-18см;
Общие сведения:
  • Используется источник света SMD2835, характеризуется хорошей цветопередачей;
  • Доступны в чистом белом цвете и холодном белом цвете;
  • Тепловыделение осуществляется снизу, длительный срок эксплуатации;
  • При производстве используется технология формования из АБС и алюминиевая печатная плата для лучшего отвода тепла;
  • При производстве используется технология литья под давлением из ПВХ. Модули отличаются высокой степенью устойчивости к погодным условиям и деформации;
  • Огнестойкость до UL94V-0;
Технические характеристики:
Модель Чиповый светодиод Цвет света светодиодов Цветовая температура (K) Номинальное напряжение (В) Мощность (Вт) Световой поток Номинальная эффективность (лм/Вт) Угол свечения Номинальный ток(мA) Сертификат Индекс цветопередачи, R (CRI)
( лм ) ( °)
MKX232B 2835 холодный белый 9000-12000 12 1.08 105 97 160 90 CE RoHS ≥75
чистый белый 7000-8000 105 97 160 90 CE RoHS ≥75
Другие технические характеристики:
Макс. длина цепи Цвет Светодиодный трансформатор Вес (г/ед) Рабочая температура (℃) Температура (℃) Степень защиты IP (модули) Размер Число светодиодов на модуль Гарантийный период (год)
(ДхШхВ), мм
20 Белый постоянное напряжение 12 -25~ 60 -25~ 70 IP65 79х15х5.4 3 5
Монтаж или схема подключения

Метод установки: Для позиционирования и крепления необходимо использовать двухсторонний скотч из пенополиэтилена и клей для нейтрального стекла.

Каскад и модуль могут разрезаться.

Инструкция по установке:
  • Главный кабель питания: 2x2.5мм². При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 0.75мм2/18# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
  • При установке, пожалуйста, используйте схему;
  • Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
  • Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
  • Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
  • Не прикасаться к проводам под напряжением;
  • Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);

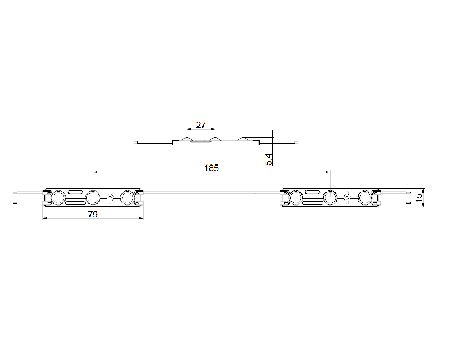

Размеры:

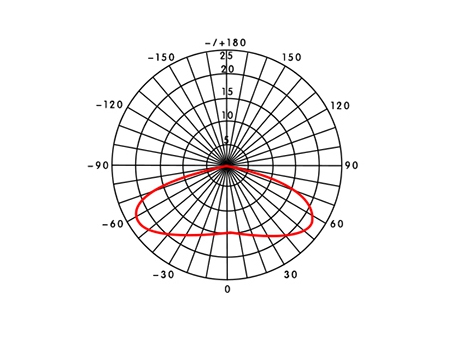

Кривая распределения света:

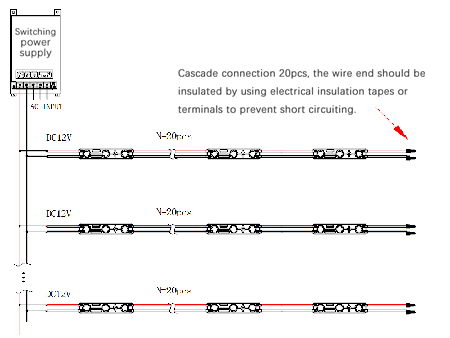

Схема соединения:
