Гидравлические прессы с 4 колоннами и Н-образной рамой для производства композитных материалов

Компания Hilead предлагает индивидуально разработанные гидравлические прессы для обработки композитных материалов, включая SMC, BMC, GMT, LET-D, а также термореактивные, термопластичные и углеродные композиты. Наши прессы композитных материалов способны встраиваться в полностью автоматизированные производственные линии и широко используются в таких отраслях, как судостроение, автомобилестроение, строительство, нефтехимия, энергетика, производство строительных материалов, энергетического и электротехнического оборудования, телекоммуникации, железнодорожный транспорт, аэрокосмическая промышленность и авиация.

Четырехколонный гидравлический пресс
Гидравлический пресс с Н-образной рамой (прямая сторона)

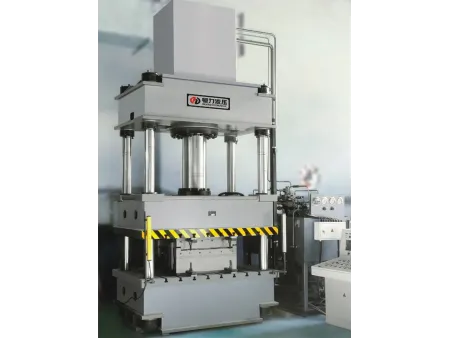

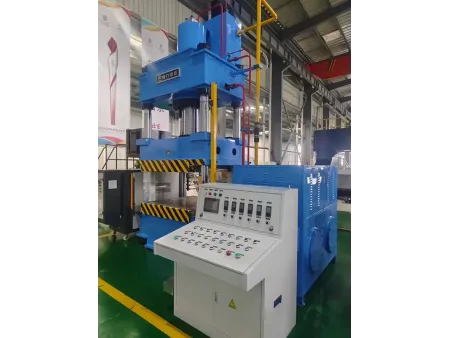

Четырехколонный гидравлический пресс для композитных материалов

Четырехстоечный гидравлический пресс специально разработан для производства широкого спектра композитных изделий, включая корпусные детали, дугогасительные системы и сопла для электрических выключателей, а также мелкосерийные изделия из SMC, BMC и компактные детали из углеродного волокна, включая компоненты для беспилотных летательных аппаратов.

Технические характеристики

Модель	Y71-100	Y71-200	Y71-315	Y71-500	Y71-630	Y71-800
Усилие пресса (кН)	1000	2000	3150	5000	6300	8000
Усилие смыкания формы (кН)	240	400	630	1000	1250	1600
Размер стола (макс. рабочая зона/ход поршня) (мм)	630×630 (900/600)	900×900 (1100/710)	1260×1260 (1250/800)	1400×1400 (1300/900)	1600×1600 (1600/1200)	2000×1600 (2000/1500)
Размер стола (макс. рабочая зона/ход поршня) (мм)	/	1100×1100 (1100/710)	1400×1400 (1250/800)	1600×1600 (1600/1100)	2400×1600 (2000/1500)	2600×1800 (2500/2000)
Скорость закрытия (мм/с)	120	120	120	150	150	150
Скорость предварительного прессования (мм/с)	6.4-16	5-22	5-18	5-18	5-18	5-18
Скорость прессования (мм/с)	2-5	0.5-8	0.5-5	0.5-5	0.5-5	0.5-5
Скорость открытия (мм/с)	8-20	2-32	2-25	1-25	1-25	1-25
Возвратная скорость (мм/с)	65	95	95	95	100	100
Мощность (кВт)	6.25	19.25	22.75	41.75	48.75	60.75

Примечание: приведенные выше технические характеристики не являются окончательными и могут быть скорректированы в соответствии с вашими фактическими требованиями. Любые изменения будут основаны на параметрах, подтвержденных во время поставки.

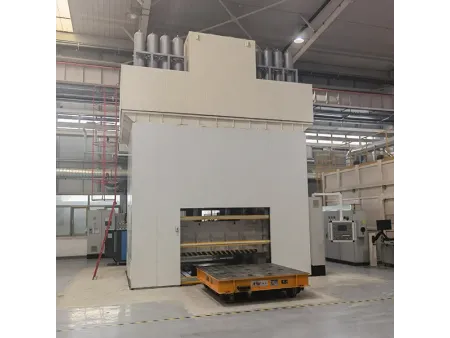

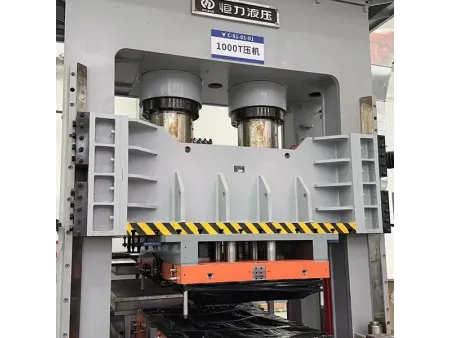

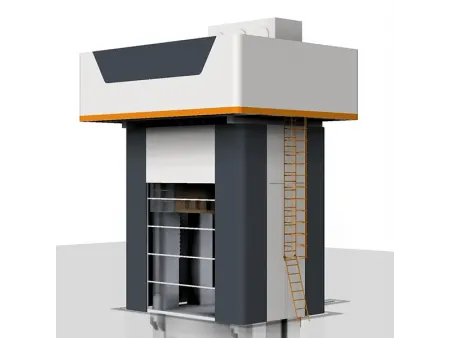

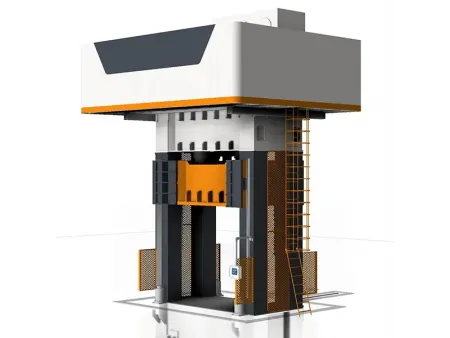

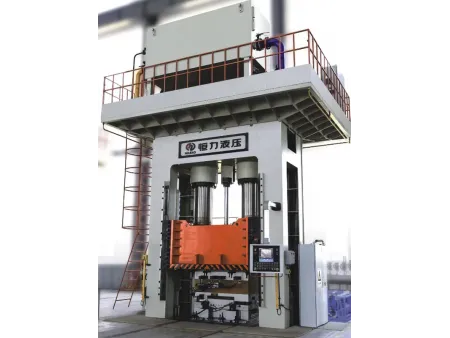

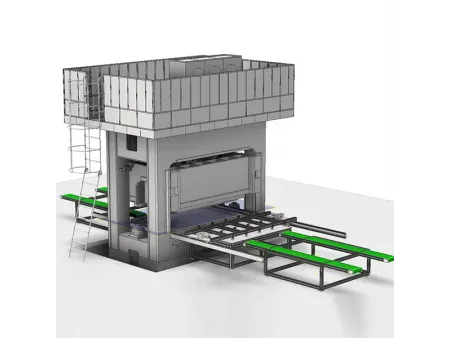

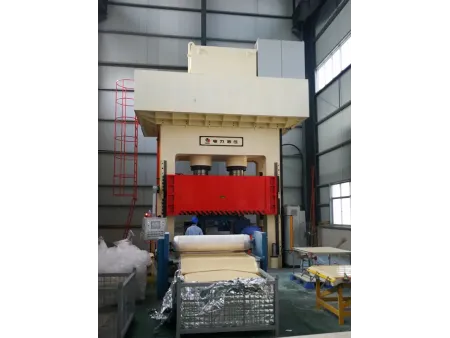

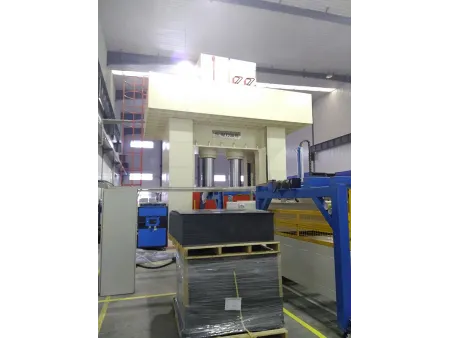

Гидравлический пресс с Н-образной рамой (прямая сторона) для композитных материалов

Н-образный гидравлический пресс оптимально подходит для крупногабаритных изделий из армированных волокном композитов, включая стекловолокно и углеродное волокно и поддерживая различные технологии формования: SMC, BMC, PCM, PHC, GMT, RTM, LFT-D, WCM и HP-RTM. Среди типичных продуктов - монолитные сантехнические кабины, корпуса аккумуляторных батарей, элементы интерьера высокоскоростных поездов, а также компоненты для автомобильной и аэрокосмической промышленности.

Технические характеристики

Модель	Y71ZK-315	Y71ZK-500	Y71ZK-630	Y71ZK-800	Y71ZK-1000	Y71ZK-1250
Усилие пресса (кН)	3150	5000	6300	8000	10000	12500
Усилие открытия формы (кН)	800	1250	1500	2000	2500	3150
Размер стола (макс. рабочая зона/ход поршня) (мм)	1800×1400 (1600/1100)	1800×1400 (1600/1100)	1800×1400 (1600/1100)	1800×1400 (1600/1100)	2200×1600 (2000/1500)	2200×1500 (2000/1500)
Размер стола (макс. рабочая зона/ход поршня) (мм)	/	2200×1600 (2000/1500)	2200×1600 (2000/1500)	2200×1600 (2000/1500)	2600×1800 (2500/2000)	2600×1800 (2500/2000)
Скорость закрытия (мм/с)	150	250	300	300	300	300
Скорость предварительного прессования (мм/с)	5-20	5-25	5-25	5-25	5-25	5-25
Скорость прессования (мм/с)	0.5-5	0.5-5	0.5-5	0.5-5	0.5-5	0.5-5
Скорость открытия (мм/с)	2-20	1-20	1-20	0.5-20	0.5-20	0.5-20
Возвратная скорость (мм/с)	120	200	200	200	200	200
Мощность (кВт)	26	51.5	59.5	74.5	92.5	116

Ключевые особенности

Главный шпиндель оснащен фирменным аксиально-поршневым насосом HLA4V от Hilead Обладает превосходной устойчивостью к загрязнению, высоким давлениям, низким уровнем шума, высокой способностью к самовсасыванию, стабильной работой при переменных нагрузках, способностью выдерживать радиальное давление, несколькими вариантами регулирования перемещения и длительным сроком службы.
Инновационная конструкция рамы и цилиндра В конструкции используется разработанная по немецкой технологии интегрированная пластинчатая рама, сваренная из высококачественных материалов. Коэффициент жесткости рамы составляет 1/8000, а точность сборки повышена на два уровня. Это также уменьшает повреждения, вызванные использованием небольших форм на прессах с большим столом.
Исключительная стабильность на низких скоростях В то время как обычные композитные прессы полагаются на системы управления клапанами, композитные прессы Hilead используют системы управления насосом, обеспечивая минимальную стабильную скорость в 0.1 мм/с практически без потерь энергии.
Направляющие рельсы без смазки В отличие от мирового стандарта использования масляной смазки, композитные прессы Hilead оснащены направляющими для безмасляной смазки, которые защищают окружающую среду, предотвращают прилипание пыли и снижают износ.
Не требует системы охлаждения Для большинства прессов для композитных материалов во всем мире требуются мощные системы охлаждения. Конструкция пресса от Hilead устраняет эту необходимость, значительно экономя энергию и воду и избегая повреждения оборудования в результате протечек.
Конструкция с низким уровнем шума Благодаря использованию малошумящих двигателей и насосов в сборе, а также мерам по снижению шума, композитные прессы Hilead работают на 6 дБА тише, чем обычные модели.
Функция накопления энергии На этапах поддержания давления, укладки материала и удаления деталей пресс накапливает энергию насоса и высвобождает ее во время работы, снижая общую потребляемую мощность двигателя до 50%.

Свяжитесь с нами, чтобы узнать, как наши гидравлические прессы могут повысить эффективность вашего производства.
