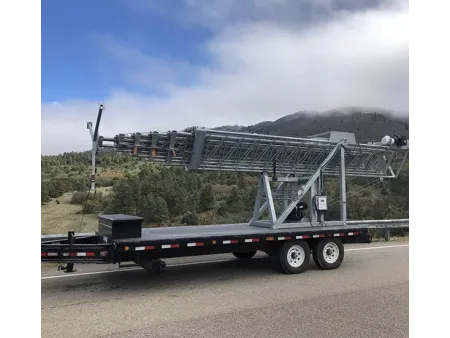

Передвижная базовая станция (ПБС, COW) / переносная телескопическая мачта связи
Быстроразвертываемая мобильная мачтовая система на прицепе или автомобильном шасси, оснащенная телескопической стальной мачтой с выдвижением до 30 метров
Системы «Cell On Wheels» (COW), также известные как переносные телескопические мачты связи, представляют собой мобильные мачты, установленные на прицепах или автомобильных шасси и применяемые в случаях, когда необходимо быстро организовать связь на месте. Телескопическая стальная мачта выдвигается на требуемую высоту, обычно до 30 метров, с помощью простой системы управления. Это позволяет быстро и с минимальными усилиями развернуть временное покрытие связи. Такие мобильные мачтовые системы широко используются при аварийном реагировании, краткосрочном расширении сети, проведении мероприятий на открытом воздухе, восстановлении связи после стихийных бедствий, а также для обеспечения связи в удаленных и труднодоступных районах. Установки COW применяются не только для размещения антенн, но и для временных высотных работ и поддержки сигнала там, где установка стационарных башен невозможна или нецелесообразна.
- Нормы проектирования ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Диапазон высоты 5-30 м, с возможностью настройки
- Расчетная скорость ветра До 300 км/ч, в зависимости от условий площадки
- Обработка поверхности Горячее цинкование; Окраска
Система «Cell On Wheels» (COW) включает несколько ключевых узлов, которые совместно обеспечивают безопасную эксплуатацию, удобство транспортировки и быстрое развертывание в полевых условиях.
- Автомобильное шасси на колесах
Колесное шасси служит опорой для всей телескопической мачтовой системы и позволяет легко перемещать ее с одной площадки на другую. - Телескопическая мачта
Мачта рассчитана на транспортировку на транспортном средстве и после прибытия на площадку может подниматься на рабочую высоту 25 или 30 метров в зависимости от требований проекта. - Система подъема и опорная система

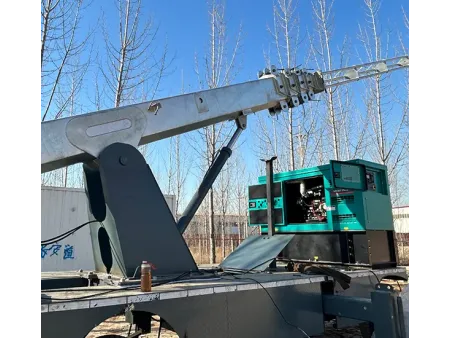

Подъем и опускание мачты выполняются с помощью гидравлической системы, которой можно управлять дистанционно или непосредственно с транспортного средства. Это делает работу операторов с мачтой удобнее и безопаснее в различных условиях эксплуатации. - Система оттяжек
После полного выдвижения мачты крепятся оттяжки, которые надежно фиксируют конструкцию и обеспечивают ее устойчивость во время работы. - Система молниезащиты и заземления
При возникновении молнии система заземления отводит ток в грунт, обеспечивая защиту мобильной базовой станции и оборудования связи. - Дополнительные варианты питания
Поддерживаются различные источники питания, включая электросеть, дизельные генераторы, солнечную и ветровую энергию.
| Продукт | Телекоммуникационная башня |
| Тип башни | Телескопическая мачта |
| Нормы проектирования | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| Сертификация | ISO 9001: 2015; COC; Отчет о независимой инспекции (SGS, BV) |
| Гайки и болты | Класс 8.8 / 6.8 / 4.8; ASTM A325; DIN 7990; DIN 931; DIN 933; ISO 4032; ISO 4034 |
| Основной материал | Трубчатая сталь или листовая сталь |
| Диапазон высоты | 5-30 м, с возможностью настройки |
| Расчетная скорость ветра | До 300 км/ч, в зависимости от условий площадки |
| Обработка поверхности | Горячее цинкование; Окраска |
| Стандарт цинкования | ASTM A123 / ISO 1461 |
| Срок службы | Более 20 лет |
| Варианты исполнения | Серебристая горячеоцинкованная поверхность или окрашенное покрытие по системе RAL, по требованиям проекта |
| Стандарты сертификации | ||
| Нормы проектирования |
| |
| Конструкционная сталь | ||
| Марка | Низкоуглеродистая сталь | Высокопрочная сталь |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Расчетная скорость ветра | До 300 км/ч | |
| Допустимое отклонение | 0.5–1.0° @ при эксплуатационной скорости | |
| Предел прочности на растяжение (МПа) | 360–510 | 470–630 |
| Предел текучести (t ≤ 16 мм) (МПа) | 235 | 355 / 420 |
| Относительное удлинение (%) | 20 | 24 |
| Ударная вязкость KV (Дж) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Болты и гайки | ||
| Класс | Класс 4.8,6.8,8.8 | |
| Стандарты механических свойств | ||
| Болты | ISO 898-1 | |
| Гайки | ISO 898-2 | |
| Шайбы | ISO 7089 / DIN 125 / DIN 9021 | |
| Стандарты размеров | ||
| Болты (размеры) | DIN 7990,DIN 931,DIN 933 | |
| Гайки (размеры) | ISO 4032,ISO 4034 | |
| Шайбы (размеры) | DIN 7989,DIN 127B,ISO 7091 | |
| Сварка | ||
| Метод | CO₂-сварка в защитной среде и автоматическая сварка под флюсом (SAW) | |
| Стандарт | AWS D1.1 | |
| Цинкование | ||
| Стандарт цинкования стальных элементов | ISO 1461 или ASTM A123/A123M | |
| Стандарт цинкования болтов и гаек | ISO 1461 или ASTM A153/A153M | |
Основные компоненты
- Анкерные болты
- Кронштейн для крепления антенны
- Медные компоненты заземления
- Соединительные пластины
- Антенная мачта
Опциональные комплектующие
- Болты для башен связи
- Заградительный огонь
- Лестница для подъема
- Медный молниеотвод
- Решетчатая площадка и сетчатая площадка
- Hydraulic Support System
- Hydraulic Control Box
- Remote Control Pendant
Мы предоставляем полное техническое сопровождение и выполняем строительство в соответствии с утвержденными чертежами. Если у вас возникнут вопросы, мы всегда готовы помочь.
Переносные телескопические мачты связи легко перемещаются и могут быть установлены на объекте за очень короткое время, что делает их подходящими для временных площадок, меняющихся строительных участков и задач, где требуется связь без длительных монтажных работ.
Системы COW широко применяются в составе мобильных базовых станций, обеспечивая стабильную поддержку сигнала и одновременно оснащаясь встроенной молниезащитой для более безопасной эксплуатации в полевых условиях.
Система оснащена гидравлическим подъемным и опорным механизмом, рассчитанным на быстрый монтаж и оперативное развертывание. Это обеспечивает стабильный подъем, точное позиционирование и простое управление, позволяя безопасно и эффективно поднимать и фиксировать мачту связи.
Высокая адаптивность позволяет использовать системы COW для аварийной связи, временного покрытия сети и скрытых задач связи, где стационарные башни не подходят или отсутствуют.
- 30-метровая ПБС / переносная телескопическая мачта связи
- 25-метровая ПБС / переносная телескопическая мачта связи
- 20-метровая ПБС / переносная телескопическая мачта связи
Лазерная резка
Лазерная резка используется для формирования стальных элементов при помощи сфокусированного луча и вспомогательного газа для удаления материала. Этот процесс обеспечивает высокую скорость резки и высокую точность размеров до ±0.05 мм при минимальном тепловом воздействии. Это снижает риск деформации и позволяет получать чистые и четкие кромки.
Пробивка и резка на станках с ЧПУ
Угловой прокат обрабатывается на автоматизированных линиях пробивки и резки с ЧПУ. В процесс интегрированы автоматическая подача, позиционирование, пробивка и резка, что обеспечивает стабильное и эффективное производство. Точное позиционирование ЧПУ поддерживает стабильное качество даже при работе с более сложными элементами.
Горячее цинкование и защита поверхности
Основной антикоррозионной защитой башни является горячее цинкование, дополненное дополнительным пластиковым покрытием. Цинковый слой защищает сталь от коррозии и повышает ее долговечность, а покрытие обеспечивает дополнительную изоляцию и защиту поверхности. Такое сочетание позволяет башне сохранять надежные эксплуатационные характеристики более 20 лет и хорошо адаптироваться к суровым условиям, включая высокие и низкие температуры, прибрежные районы и горную местность.
