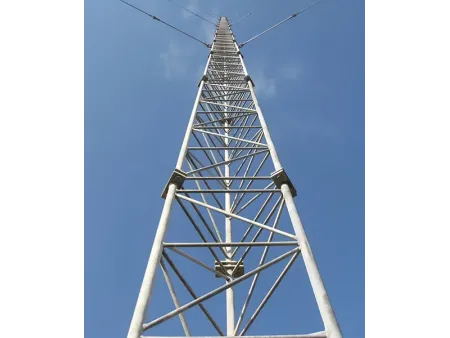

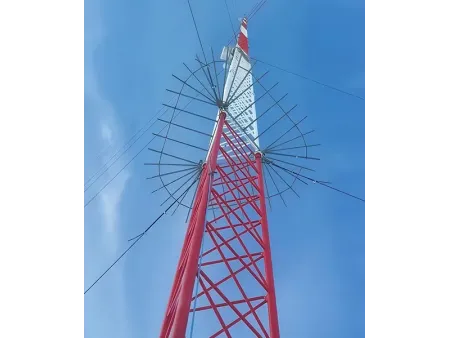

Мачта связи на оттяжках
Стальная решетчатая мачта на оттяжках для телекоммуникационных проектов, доступная в вариантах высотой от 5 до 200 метров
Мачты связи на оттяжках используют стальную решетчатую конструкцию, усиленную несколькими рядами натянутых оттяжек, закрепленных непосредственно в грунте. Оттяжки помогают стабилизировать мачту и снизить массу основной конструкции, благодаря чему по сравнению с самонесущими башнями требуется меньше стали. За счет этого мачты на оттяжках являются эффективным и экономичным решением для организации связи на больших территориях. Они также хорошо работают при сильных ветровых нагрузках, хотя анкерная система требует больше свободного пространства вокруг мачты.
- Стандарт ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Высота 5-200 м
- Скорость ветра 0-300 км/ч, по требованиям заказчика
- Обработка поверхности Горячее цинкование; Окраска
- Основные компоненты
Мачта связи на оттяжках состоит из оголовка, основного ствола и системы оттяжек. Оголовок и основной ствол обычно изготавливаются из углового проката или стальных труб, собранных в пространственную ферменную конструкцию. Оттяжки, как правило, выполняются из высокопрочных стальных канатов. - Конструктивная устойчивость
Оттяжки воспринимают часть нагрузок, действующих на телекоммуникационную мачту, что помогает сохранять устойчивость конструкции при восприятии вертикальных и растягивающих усилий. Такая схема также повышает эффективность использования материала за счет более рационального расхода стали.
Типовые условия установки
Мачты на оттяжках обычно устанавливаются в сельской местности или горных районах, где визуальное воздействие не имеет решающего значения, а стоимость земли ниже. Как правило, выбираются ровные участки с плотным грунтом, поскольку это упрощает монтаж и помогает избежать проблем с устойчивостью в дальнейшем.
| Продукт | Телекоммуникационная башня |
| Тип башни | Мачта на оттяжках |
| Стандарт | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| Сертификация | ISO 9001: 2015; COC; Отчет о независимой инспекции (SGS, BV) |
| Гайки и болты | Класс 8.8 / 6.8 / 4.8; A325; DIN 7990; DIN 931; DIN 933; ISO 4032; ISO 4034 |
| Материал | Трубчатая сталь, круглый прокат, угловой прокат |
| Высота | 5-200 м |
| Скорость ветра | 0-300 км/ч, по требованиям заказчика |
| Обработка поверхности | Горячее цинкование; Окраска |
| Стандарт цинкования | ASTM A123 / ISO 1461 |
| Срок службы | Более 20 лет |
| Цвет | Серебристый цвет или окрашенное исполнение по стандарту RAL, по требованиям проекта |
| Стандарты сертификации | ||
| Нормы проектирования |
| |
| Конструкционная сталь | ||
| Марка | Низкоуглеродистая сталь | Высокопрочная сталь |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Расчетная скорость ветра | До 300 км/ч | |
| Допустимое отклонение | 0.5–1.0° @ при эксплуатационной скорости | |
| Предел прочности на растяжение (МПа) | 360–510 | 470–630 |
| Предел текучести (t ≤ 16 мм) (МПа) | 235 | 355 / 420 |
| Относительное удлинение (%) | 20 | 24 |
| Ударная вязкость KV (Дж) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Болты и гайки | ||
| Класс | Класс 4.8,6.8,8.8 | |
| Стандарты механических свойств | ||
| Болты | ISO 898-1 | |
| Гайки | ISO 898-2 | |
| Шайбы | ISO 7089 / DIN 125 / DIN 9021 | |
| Стандарты размеров | ||
| Болты (размеры) | DIN 7990,DIN 931,DIN 933 | |
| Гайки (размеры) | ISO 4032,ISO 4034 | |
| Шайбы (размеры) | DIN 7989,DIN 127B,ISO 7091 | |
| Сварка | ||
| Метод | CO₂-сварка в защитной среде и автоматическая сварка под флюсом (SAW) | |
| Стандарт | AWS D1.1 | |
| Цинкование | ||
| Стандарт цинкования стальных элементов | ISO 1461 или ASTM A123/A123M | |
| Стандарт цинкования болтов и гаек | ISO 1461 или ASTM A153/A153M | |
Основные компоненты
- Анкерные болты
- Кронштейн для крепления антенны
- Медные компоненты заземления
- Соединительные пластины
- Антенная мачта
Опциональные комплектующие
- Болты для башен связи
- Заградительный огонь
- Лестница для подъема
- Медный молниеотвод
- Решетчатая площадка и сетчатая площадка
- Guy Wire
- Shackle
- Талреп
- Wire Rope Wedge Clamp
- U-Bolt Wire Rope Clamp
Мы предоставляем полное техническое сопровождение и выполняем строительство в соответствии с утвержденными чертежами. Если у вас возникнут вопросы, мы всегда готовы помочь.
Часть нагрузки в мачтах на оттяжках воспринимается системой оттяжек, поэтому основная конструкция может быть легче, чем у самонесущей башни. Благодаря использованию более легких стальных элементов требуется меньше материала, что помогает сохранять разумный уровень затрат на строительство.
Конструкция мачты на оттяжках отличается простотой, что облегчает монтаж на объекте. За счет меньшего количества сложных операций сборки строительство выполняется быстрее, что позволяет сократить сроки установки и снизить затраты на рабочую силу.
При правильном монтаже оттяжки помогают сохранять устойчивость мачты под воздействием ветра и других внешних нагрузок. На мягких или неустойчивых грунтах анкерные системы позволяют распределять нагрузку на большую площадь, а не концентрировать ее в одной точке. Это снижает влияние неравномерных подвижек грунта и помогает сохранять безопасность и устойчивость конструкции при длительной эксплуатации.
- 60-метровая мачта связи на оттяжках
- 50-метровая мачта связи на оттяжках
- 60-метровая мачта связи на оттяжках
Лазерная резка
Лазерная резка используется для формирования стальных элементов при помощи сфокусированного луча и вспомогательного газа для удаления материала. Этот процесс обеспечивает высокую скорость резки и высокую точность размеров до ±0.05 мм при минимальном тепловом воздействии. Это снижает риск деформации и позволяет получать чистые и четкие кромки.
Пробивка и резка на станках с ЧПУ
Угловой прокат обрабатывается на автоматизированных линиях пробивки и резки с ЧПУ. В процесс интегрированы автоматическая подача, позиционирование, пробивка и резка, что обеспечивает стабильное и эффективное производство. Точное позиционирование ЧПУ поддерживает стабильное качество даже при работе с более сложными элементами.
Горячее цинкование и защита поверхности
Основной антикоррозионной защитой башни является горячее цинкование, дополненное дополнительным пластиковым покрытием. Цинковый слой защищает сталь от коррозии и повышает ее долговечность, а покрытие обеспечивает дополнительную изоляцию и защиту поверхности. Такое сочетание позволяет башне сохранять надежные эксплуатационные характеристики более 20 лет и хорошо адаптироваться к суровым условиям, включая высокие и низкие температуры, прибрежные районы и горную местность.
