Листогибочный пресс с сервоприводом и двухсторонним насосом
Листогибочный станок с быстрой настройкой, серводвигателем и шестеренчатом насосом
Листогибочный станок с быстрой настройкой, серводвигателем и шестеренчатом насосом
Технические характеристики
- Глубина зева: 350мм-410мм
- Открытая высота: 420мм-470мм
- Сила гибки: 80 тонн - 220 тонн
- Особенности
- Технические характеристики
- Примеры
- Компоненты
Листогибочный пресс с сервоприводом и двухсторонним насосом оснащен серводвигателем с двухсторонним внутренним шестеренчатым насосом, что обеспечивает точное управление скоростью ползуна во время фаз сближения, рабочего хода и возврата. Регулировка скорости осуществляется с помощью серводвигателя для оптимизации процесса гибки.
Этот листогибочный пресс совместим с большинством доступных на рынке систем управления ЧПУ, данная модель обеспечивает прямое подключение к цилиндру, устраняя необходимость в дополнительных трубопроводах. Эта конструкция не только упрощает установку, но и минимизирует потенциальные утечки масла и повышает энергоэффективность. Он идеально подходит для широкого спектра применений, включая гибку изделий из нержавеющей стали для кухни, стальных конструкций зданий большого размера, металлических конструкций эскалаторов, прецизионных компонентов из листового металла и металлических корпусов для электрических шкафов.
- Высокая точность
Благодаря современной электрогидравлической системе, полному контролю для идеального выравнивания и гидравлической системе для обеспечения равномерного давления вдоль линии гиба. - Интеллектуальное управление
2D-программирование и 3D-моделирование последовательности гибки. - Расширенные функции
Включает систему коронирования, легкосъемные зажимы, управление программой компьютера, универсальную педаль управления и задние датчики безопасности. - Простота использования
Пресс разработан для комфорта и простоты использования, чтобы минимизировать усталость во время работы.
| EURO-Genius EG | 80/2550 | 110/3100 | 160/3100 | 220/3100 |
| Усилие на изгиб (тонн) | 80 | 110 | 160 | 220 |
| Длина изгиба (мм) | 2550 | 3100 | 3100 | 3100 |
| Расстояние между стойками (мм) | 2150 | 2600 | 2600 | 260 |
| Глубина горловины (мм) | 350 | 410 | 410 | 410 |
| Высота раскрытия (мм) | 420 | 470 | 470 | 470 |
| Ход рамы (мм) | 215 | 265 | 265 | 265 |
| Ход заднего датчика X (мм) | 650 | 650 | 650 | 650 |
| Ход задней шкалы R (мм) | 250 | 250 | 250 | 250 |
| Скорость приближения (мм/с) | 200 | 200 | 200 | 200 |
| Рабочая скорость (мм/с) | 1-20 | 1-20 | 1-20 | 1-20 |
| Скорость возврата (мм/с) | 200 | 200 | 200 | 200 |
| Скорость оси X (мм/с) | 700 | 700 | 700 | 700 |
| Скорость оси R (мм/с) | 500 | 500 | 500 | 500 |
| Точность позиционирования верхней балки (мм) | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| Главный двигатель (кВт) | 2×3 | 2×5 | 2×6 | 2×6 |
| Объем масляного бака (л) | 2×20 | 2×20 | 2×30 | 2×30 |
| Вес (кгс) | 6300 | 9400 | 10800 | 12800 |
- Кухонные принадлежности
- Облицовка зданий
- Лифт
- Кабельный лоток
- Прецизионные листовые металлы
- Электрический ящик
Детали
Контроллеры
- Контроллер DA69T
- Контроллер DA66T
- Контроллер S650
- Контроллер S860W
Задние упоры

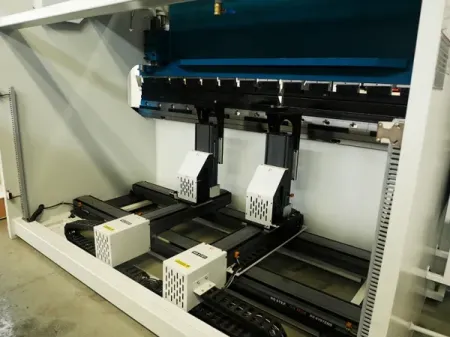

Листогибочные прессы оснащены современными системами задних упоров, разработанными для удовлетворения различных производственных потребностей. Наши системы обеспечивают эффективные решения для многопозиционной гибки, простой однопозиционной гибки и специализированной конической гибки.
Каждая модель заднего упора тщательно спроектирована для обеспечения соответствия конкретной геометрии и сложности загибаемых деталей. Это гарантирует оптимальную точность и быстрое выполнение работ, повышая как производительность, так и эффективность.
Доступные задние упоры
Задний упор X1-X2-R-Z1-Z2
6-осевой задний упор типа ATF
Задний упор X1-X2-R-Z1-Z2
Задний упор X-Prime
