• Диаметр: DN25(1")-DN450мм(18")
• Объемная скорость потока: 12-5400м3/ч
• Напор: 5-68м
• Скорость вращения: 200-3800об/мин
• Мощность привода: 15-1200кВт
• Рабочая температура: ≤80 ℃
• Конструкция: одноступенчатый, одностороннее всасывание, консольный, горизонтальный, центробежный

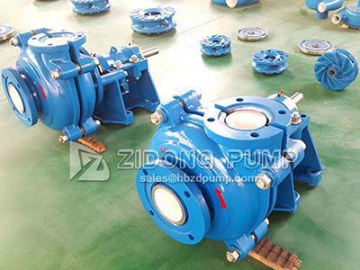

Горизонтальные центробежные насосы серии ZH обладают двойным корпусом. Металлические подкладки корпуса, крышки и рабочего колеса насоса могут быть заменены. Поскольку эти части находятся в прямом контакте с транспортируемой средой, требования к антиабразивности материала очень высокие.

В связи с этим мы выбираем высокохромистый цементированный кабрид (KmTBCr27) в качестве материала для проточной части центробежного насоса серии ZH. Содержание Cr в нем превышает 27.5%,а твердость выше 62HRC.

Серия ZH центробежных насосов отличается высокой антиабразивностью, что делает насосы данного типа пригодными для перекачивания шлама, содержащего твердые частицы высокой концентрации и высокой абразивности. Например, минеральный песок, избыточный ил, известковый ил и т.д. В связи с этим серия ZH центробежных насосов также может использоваться в химической промышленности для перекачивания шлама, содержащего едкие кристаллы.

На сегодняшний день насосы серии ZH применяются при перекачивании шлама на металлургических обогатительных фабриках, для гидравлического шлакоудаления на тепловых электростанциях, при транспортировке угольной смолы на углеобогатительных фабриках, при углублении дна реки, при очистке реки от ила и др.

• Металлическая подкладка корпуса и крышки насоса используется вплоть до изнашивания, нет необходимости в замене. Это позволяет продлить ремонтный цикл и снизить эксплуатационные расходы.
• Направление выходного отверстия насоса можно устанавливать на 8 позициях.
• Подшипниковый узел имеет цилиндрическую конструкцию, что обеспечивает удобство при регулировании промежутка между колесом и передним бронедиском. Во время профилактического ремонта оборудование может быть полностью разобрано.
• Подшипник смазывается маслом, что пзволяет избежать попадания примесей и влаги.
• Для уплотнения вала используется сальниковое уплотнение, герметизация рабочего колеса или механическое уплотнение на выбор.
• Горизонтальные насосы данной серии предназначены для транспортировки на дальние расстояние и могут использоваться в многоступенчатых последовательных соединениях, тем самым удовлетворяя потребностям клиентов.
• Подшипниковый узел является переносным, благодаря чему покупатель может легко отрегулировать промежуток между рабочим колесом и передним бронедиском. Таким образом, в случае износа насоса в процессе эксплуатации, зазор можно отрегулировать для сохранения эффективности транспортировки.

Рекомендации: Единственное отличие между насосом серии ZH и насосом серии ZHR заключается в материале подкладки. Остальные детали взаимозаменяемы. В зависимости от рабочих условиий можно выбрать походящую подкладку.

Показатели чистой воды
Примечание: ниже приведены стандартные параметры, другие модели могут быть изготовлены на заказ.

1. Горизонтальный центробежный насос серии ZH-1.5×1B

• Серия: ZH-1.5×1B
• Макс. мощность (кВт): 15
• Объемная скорость потока (м3/ч): 12.6~28.8
• Напор (м): 6~68
• Скорость вращения (об/мин): 1200~3800
• Макс. эффективность (η%): 40
• NPSH (м): 2~4

2. Горизонтальный центробежный насос серии ZH-2×1.5B

• Серия: ZH-2×1.5B
• Макс. мощность (кВт): 15
• Объемная скорость потока (м3/ч): 32.4~72
• Напор (м): 6~58
• Скорость вращения (об/мин): 1200~3200
• Макс. эффективность (η%): 45
• NPSH (м): 3.5~8

3. Горизонтальный центробежный насос серии ZH-3×2C

• Серия: ZH-3×2C
• Макс. мощность (кВт): 30
• Объемная скорость потока (м3/ч): 39.6~86.4
• Напор (м): 12~64
• Скорость вращения (об/мин): 1300~2700
• Макс. эффективность (η%): 55
• NPSH (м): 4~6

4. Горизонтальный центробежный насос серии ZH-4×3C/D

• Серия: ZH-4×3C/ZH-4×3D
• Макс. мощность (кВт): 30/60
• Объемная скорость потока (м3/ч): 86.4~198
• Напор (м): 9~52
• Скорость вращения (об/мин): 1000~2200
• Макс. эффективность (η%): 71
• NPSH (м): 4~6

5. Горизонтальный центробежный насос серии ZH-6×4D/E

• Серия: ZH-6×4D/ZH-6×4E
• Макс. мощность (кВт): 60/120
• Объемная скорость потока (м3/ч): 162~360
• Напор (м): 12~56
• Скорость вращения (об/мин): 800~1550
• Макс. эффективность (η%): 65
• NPSH (м): 5~8

6. Горизонтальный центробежный насос серии ZH-8×6E

• Серия: ZH-8×6E
• Макс. мощность (кВт): 120
• Объемная скорость потока (м3/ч): 360~828
• Напор (м): 10~61
• Скорость вращения (об/мин): 500~1140
• Макс. эффективность (η%): 72
• NPSH (м): 2~9

7. Горизонтальный центробежный насос серии ZH-10×8ST

• Серия: ZH-10×8ST
• Макс. мощность (кВт): 560
• Объемная скорость потока (м3/ч): 612~1368
• Напор (м): 11~61
• Скорость вращения (об/мин): 400~850
• Макс. эффективность (η%): 71
• NPSH (м): 4~10

8. Горизонтальный центробежный насос серии ZH-12×10ST

• Серия: ZH-12×10ST
• Макс. мощность (кВт): 560
• Объемная скорость потока (м3/ч): 936~1980
• Напор (м): 7~68
• Скорость вращения (об/мин): 300~800
• Макс. эффективность (η%): 82
• NPSH (м): 6

9. Горизонтальный центробежный насос серии ZH-14×12ST

• Серия: ZH-14×12ST
• Макс. мощность (кВт): 560
• Объемная скорость потока (м3/ч): 1260~2772
• Напор (м): 13~63
• Скорость вращения (об/мин): 300~600
• Макс. эффективность (η%): 77
• NPSH (м): 3~10

10. Горизонтальный центробежный насос серии ZH-16×14ST/TU

• Серия: ZH-16×14ST/ZH-16×14TU
• Макс. мощность (кВт): 560/1200
• Объемная скорость потока (м3/ч): 1368~3060
• Напор (м): 11~63
• Скорость вращения (об/мин): 250~550
• Макс. эффективность (η%): 79
• NPSH (м): 4~10
