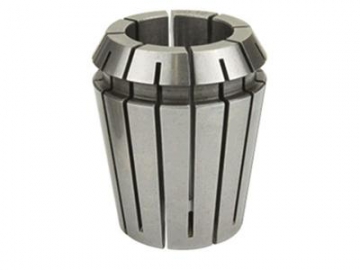

Цанга типа ER (со стальным уплотнением)
Цанга со стальным уплотнением для внутренней подачи СОЖ также называется цанговым патроном со стальным уплотнением типа ER или цанговым патрубком со стальным уплотнением. Данный тип герметичных цанг не требует установки дисков, заглушек или другого специального оснащения. Кроме того, охлаждающая жидкость запечатана в цанговом патроне, поэтому нет необходимости беспокоиться о проблеме охлаждения системы крепления инструмента, и она может работать в течение длительного периода времени и одновременно предохранять цанговый патрон от загрязнения. Цанга ER для внутренней подачи СОЖ взаимозаменяема с цанговым патроном типа ER, цанговым патроном типа RD, цанговым патроном типа DR и цанговым патроном типа ESX. Предполагается, что обычную гайку можно заменить гайкой с усиленным покрытием при установке герметичной цанги, поскольку давление зажима может быть увеличено для улучшения качества продукции.
- Герметичная цанга ER11
- Герметичная цанга ER16
- Герметичная цанга ER20
- Герметичная цанга ER25
- Герметичная цанга ER32
- Герметичная цанга ER40
| ER 16 | ER 20 | ER 25 | ER 32 | ER 40 | Хвостовик |
| 04543 - 3/32 | 3/32" | ||||
| 04543 - 1/8 | 04544 - 1/8 | 1/8" | |||
| 04543 - 5/32 | 04544 - 5/32 | 5/32" | |||
| 04543 - 3/16 | 04544 - 3/16 | 3/16" | |||
| 04543 - 7/32 | 04544 - 7/32 | 04545 - 7/32 | 04546 - 7/32 | 7/32" | |
| 04543 - 1/4 | 04544 - 1/4 | 04545 - 1/4 | 04546 - 1/4 | 1/4" | |
| 04543 - 9/32 | 04544 - 9/32 | 04545 - 9/32 | 04546 - 9/32 | 9/32" | |
| 04543 - 5/16 | 04544 - 5/16 | 04545 - 5/16 | 04546 - 5/16 | 5/16" | |
| 04543 - 11/32 | 04544 - 11/32 | 04545 - 11/32 | 04546 - 11/32 | 11/32" | |
| 04543 - 3/8 | 04544 - 3/8 | 04545 - 3/8 | 04546 - 3/8 | 04547 - 3/8 | 3/8" |
| 04543 - 13/32 | 04544 - 13/32 | 04545 - 13/32 | 04546 - 13/32 | 04547 - 13/32 | 13/32" |
| 04544 - 7/16 | 04545 - 7/16 | 04546 - 7/16 | 04547 - 7/16 | 7/16" | |
| 04544 - 15/32 | 04545 - 15/32 | 04546 - 15/32 | 04547 - 15/32 | 15/32" | |
| 04544 - 1/2 | 04545 - 1/2 | 04546 - 1/2 | 04547 - 1/2 | 1/2" | |
| 04545 - 17/32 | 04546 - 17/32 | 04547 - 17/32 | 17/32" | ||
| 04545 - 9/16 | 04546 - 9/16 | 04547 - 9/16 | 9/16" | ||
| 04545 - 19/32 | 04546 - 19/32 | 04547 - 19/32 | 19/32" | ||
| 04545 - 5/8 | 04546 - 5/8 | 04547 - 5/8 | 5/8" | ||
| 04546 - 21/32 | 04547 - 21/32 | 21/32" | |||
| 04546 - 11/16 | 04547 - 11/16 | 11/16" | |||
| 04546 - 23/32 | 04547 - 23/32 | 23/32" | |||
| 04546 - 3/4 | 04547 - 3/4 | 3/4" | |||
| 04547 - 7/8 | 7/8" | ||||
| 04547 - 1 | 1" |
