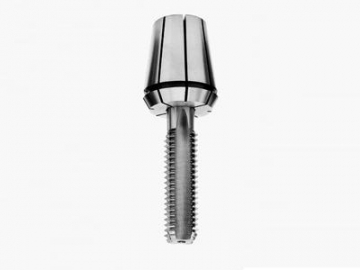

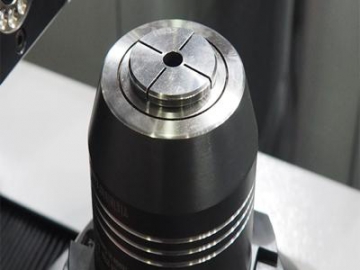

Система цанговых патронов ER является наиболее широко используемой системой крепления инструмента в мире. Цанга устанавливается на фрезерный станок и представляет собой цилиндрический патрон, который используется для фиксации сверл или фрезерного инструмента. Цанги типа ER используются в различных процессах обработки, таких как расточка, фрезерование, развертывание, нарезание резьбы и шлифование. Цанга типа ER может использоваться во всех типах станков, например, от таких производителей как FUJI, Taiwan WANG TZYY, Greenway, MYLAS и других.

Материал цанг типа ER: легированная инструментальная сталь 9SiCr, подшипниковая сталь SUJ2

Ниже представлены некоторые типы цанг типа ER:
  • Цанги ER8
  • Цанги ER11
  • Цанги ER16
  • Цанги ER20
  • Цанги ER25
  • Цанги ER32
  • Цанги ER40
Параметры
  • Диапазон размеров зажимаемых деталей:

    ER11 = 0,5 мм, ER16 / 20/25/32 = 1 мм (возьмем, например, цангу типа ER11, размер цанги составляет 7 мм, диапазон размеров зажимаемых деталей составляет от 6,75 мм до 7,25 мм. Размер цанги типа ER16 составляет 10 мм, диапазон размеров зажимаемых деталей составляет от 9,5мм до 10,5мм)

    Тип D L L1 L2 Размер цанги
    ER11 11.4 мм 17.7 мм 13.5 мм 2.2 мм 1.0-7.0 мм
    ER16 16.7 мм 27.6 мм 21 мм 3.9 мм 1.0-10.0 мм
    ER20 20.8 мм 31.7 мм 24 мм 5 мм 1.0-13.0 мм
    ER25 25.8 мм 34.2 мм 26.3 мм 4.8 мм 2.0-16.0 мм
    ER32 33 мм 40 мм 30.9 мм 5.5 мм 3.0-20.0 мм
  • Хватательная способность цанги ER
    Тип Диапазон захвата Длина цанги
    ER8 0.5-5.0 13.5
    ER11 0.5-7.0 18
    ER16 0.5-10.0 27.5
    ER20 1.0-13.0 31.5
    ER25 1.0-16.0 34
    ER32 2.0-20.0 40
    ER40 3.0-26.0 46
    ER50 6.0-34.0 60
  • Концентричность цанг типа ER
    Размер цанги, мм L, мм Концентричность (мм)
    Стандарт A AA
    1.0-1.4 6 0.015 0.01 0.005
    1.5-2.9 10
    3.0-5.9 16
    6.0-9.9 25
    10-17.9 40 0.02 0.015 0.01
