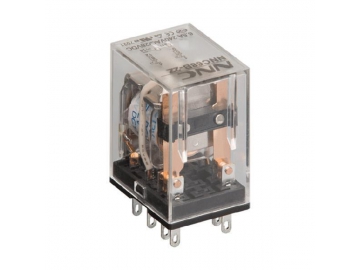

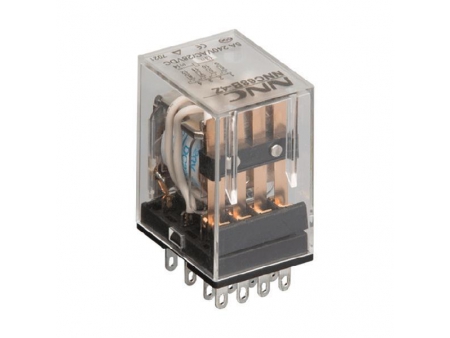

Электромагнитное реле NNC68B (релейный переключатель HH52P, HH53P, HH54P)

Запрос цены

Веб-сайт: http://electrical-relay.ru/2018/1-2-3-nnc68b-electromagnetic-relay.html

HH52P
HH53P
HH54P

Электромагнитное реле NNC68B (релейный переключатель HH52P, HH53P, HH54P) используется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.

Особенности

Электромагнитное реле NNC68B (релейный переключатель HH52P, HH53P, HH54P) имеет перекидной контакт, который включает две группы 6.5A/10A, три группы 6.5A и четыре группы 5A.
Устройство приваривается на плату печатной схемы и имеет розеточный тип подключения.
Устройство оснащается световыми индикаторами и диодами по запросу.

Маркировка

CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

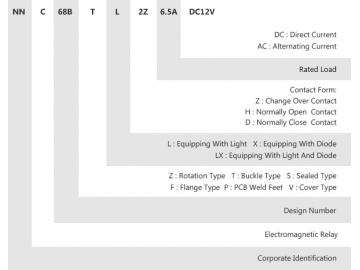

Объяснение обозначений модели

Параметры контакта реле

Конфигурации контактов	2Z,2H,2D
Контактная нагрузка	6.5A
Макс.напряжение переключения	240VAC 6.5A 28VDC 6.5A
Материал контактов реле	Сплав серебра

Электромагнитная катушка реле

Номинальное напряжение в	DC12V	DC24V	DC110V	DC220V
Номинальный ток (±10%) мA	75	37.5	8	4
Сопротивление обмотки(±10%) Ом	160	640	13750	55000
Номинальная мощность Вт	0.9W
Напряжение втягивания(Макс.)в	Ниже 75%
Напряжение отпадания(Мин.)в	Выше 10%
Допустимое напряжение(Макс.)в	Номинальное напряжение ×110%
Номинальное напряжение в	AC12V	AC24V	AC110V	AC220V
Номинальный ток (±10%) мA	100	50	10.9	5.4
Сопротивление обмотки(±10%) Ом	42	168	3532	14259
Номинальная мощность Вт	1.2VA
Напряжение втягивания(Макс.)в	Ниже 80%
Напряжение отпадания(Мин.)в	Выше 30%
Допустимое напряжение(Макс.)в	Номинальное напряжение ×110%

Характеристики электромагнитного реле NNC68B (релейный переключатель HH52P, HH53P, HH54P)

Напряжение обмотки		DC:3 - 220V AC:3-380V
Время срабатывания		≤15ms
Время отпускания		≤10ms
Выдерживаемое напряжение	Между контактами одной полярности	1000В AC/мин(ток утечки 1мA)
	между контактами разной полярности	1000В AC/мин(ток утечки 1мA)
	между контактом и катушкой	1500В AC/мин(ток утечки 1мA)
Размер		27.3 ×21 ×35 мм
Вес		около 35г

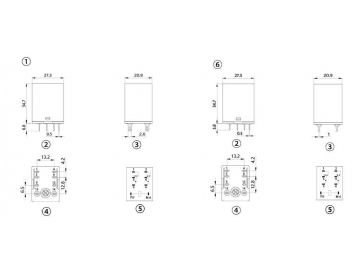

Размер и установка

① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
