Компенсатор реактивной мощности, коммунальные услуги
State Grid Corporation of China (SGCC) – это крупнейшая электросетевая компания в Китае, включающая в себя более 20 региональных энергосетей. Liaoning Power Grid является лишь одной из тех энергосетей с большой промышленной нагрузкой. Подстанция Donganshan, 220кВ расположена в провинции Ляонин, и представляет собой обычную подстанцию, которая снабжает энергией большие промышленные заводы и простые жилые территории.
Однако, мощность промышленной энергии варьируется на протяжении всего дня, что вызывает большие колебания напряжения(изображено на графике в начале страницы). Разница между наивысшим напряжением и низшим напряжением, может достигать 10% номинального напряжения за день, что приводит к проблемам в смежных населенных пунктах.

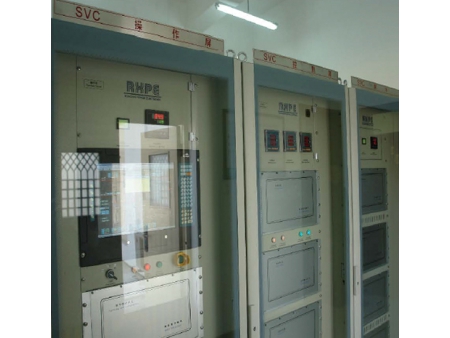

Основываясь на исследованиях взаимной системы, компания RXPE предложила СКРМ 66кВ прямого соединения, который обладал необходимыми свойствами для решения проблем со скачками напряжения. В итоге, был разработан СКРМ 140мВар с конфигурацией TCR, FC и MSC, контролирующиеся с помощью системы C&P. Более того, компания RXPE стала первой в Китае по изготовлению СКРМ с тиристорными вентилями 66кВ.

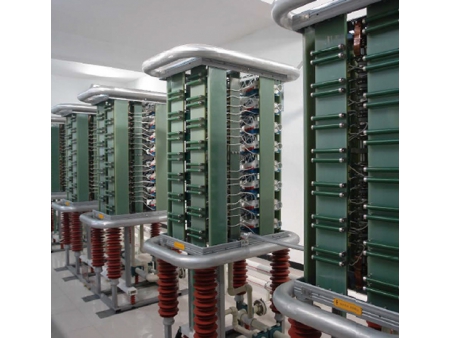

Тиристорные вентили TCR были изготовлены из LTT тиристоров и разработаны с водяной/воздушной системой охлаждения. Кроме того, были разработаны резервные циркуляционные насосы и системы резервного управления&защиты для достижения высокой стабильности и легкости в обслуживании.
Компания SGCC измерила и сравнила 24 часовые напряжения на двух шинах подстанции, результаты показали, что СКРМ полностью устранил проблемы с колебаниями напряжения. После, смежные населенные пункты не страдали из-за неустойчивой подачи напряжения.
