Электромагнитное реле NNC68AVL-2Z (релейный переключатель JQX-13F-2Z)

Запрос цены

О нас: http://electrical-relay.ru/2018/1-2-13-nnc68avl-2z-electromagnetic-relay.html

Электромагнитное реле NNC68AVL-2Z (релейный переключатель JQX-13F-2Z) используется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.

Особенности

Электромагнитное реле NNC68AVL-2Z (релейный переключатель JQX-13F-2Z) имеет перекидной контакт, который включает одну группу 12A.
Устройство приваривается на плату печатной схемы и имеет розеточный тип подключения.

Маркировка

CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

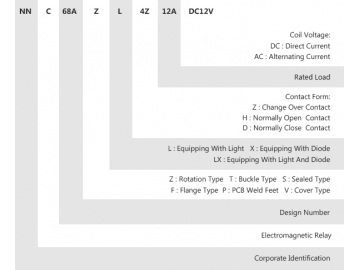

Объяснение обозначений модели

Параметры контакта реле

Конфигурации контактов	2Z,2H,2D
Контактная нагрузка	12A
Макс.напряжение переключения	240VAC 12A 28VDC 12A
Материал контактов реле	Сплав серебра

Электромагнитная катушка реле

Номинальное напряжение в	DC12V	DC24V	DC110V	DC220V
Номинальный ток (±10%) мA	75	37.5	8	4
Сопротивление обмотки(±10%) Ом	160	640	13750	55000
Номинальная мощность Вт	0.9W
Напряжение втягивания(Макс.)в	Ниже 75%
Напряжение отпадания(Мин.)в	Выше 10%
Допустимое напряжение(Макс.)в	Номинальное напряжение ×110%
Номинальное напряжение в	AC12V	AC24V	AC110V	AC220V
Номинальный ток (±10%) мA	100	50	10.9	5.4
Сопротивление обмотки(±10%) Ом	42	168	3532	14259
Номинальная мощность Вт	1.2VA
Напряжение втягивания(Макс.)в	Ниже 80%
Напряжение отпадания(Мин.)в	Выше 30%
Допустимое напряжение(Макс.)в	Номинальное напряжение ×110%

Характеристики электромагнитного реле NNC68AVL-2Z (релейный переключатель JQX-13F-2Z)

Напряжение обмотки		DC6V-220V, AC6V-380V
Время срабатывания		≤15ms
Время отпускания		≤10ms
Выдерживаемое напряжение	Между контактами одной полярности	1000В AC/мин(ток утечки 1мA)
	между контактами разной полярности	1000В AC/мин(ток утечки 1мA)
	между контактом и катушкой	1500В AC/мин(ток утечки 1мA)
Размер		27.3 ×21×36.5 мм
Вес		около 35г

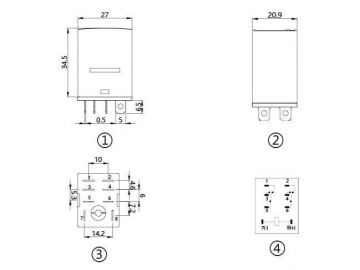

Размер и установка

① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
