Нерегулируемый аксиально-поршневой гидромотор для замкнутого контура

Запрос цены

О нас: http://hydraulicsystem-ru.com/1-2-1-fixed-displacement-motor.html

Если вы ищете эффективный и надежный высокоскоростной гидравлический мотор с низким крутящим моментом, то наш гидромотор с постоянным рабочим объемом HL-A2FE - это то, что вам нужно. Разработанный для гидравлических систем с замкнутым контуром, данный гидромотор постоянной производительности обладает компактной конструкцией и высокой производительностью, что делает его идеальным для применения в условиях ограниченного пространства.

Объем насоса: 23-125 см³/об
Номинальное давление: 400 бар
Макс. давление: 450 бар

Технические данные

Размер

Объем насоса
(см³/об)

Макс. частота вращения (об/мин)

n_max

N_{max interm.}

Макс. объемный расход
(л/мин)

Крутящий момент (Н·м)
Δp=400 бар

Подробности

22.9

6300

6900

144

Объем насоса		V_g	см³/об	22.9
Макс. частота вращения		n_max	об/мин	6300
Макс. частота вращения		n_{max interm.}	об/мин	6900
Макс. объемный расход		q_{v max}	л/мин	144
Постоянный крутящий момент		T_k	Nm/бар	0.36
Крутящий момент	Δp=400 бар	T	Н·м	144
Жесткость на скручивание			Н·м/0	230
Момент инерции приводного вала		J	кгм²	0.0012
Объем корпуса			л	0.2
Масса (прибл.)		m	кг	10.5

28.1

6300

6900

176

178

Объем насоса		V_g	см³/об	28.1
Макс. частота вращения		n_max	об/мин	6300
Макс. частота вращения		n_{max interm.}	об/мин	6900
Макс. объемный расход		q_{v max}	л/мин	176
Постоянный крутящий момент		T_k	Nm/бар	0.445
Крутящий момент	Δp=400 бар	T	Н·м	178
Жесткость на скручивание			Н·м/0	230
Момент инерции приводного вала		J	кгм²	0.0012
Объем корпуса			л	0.2
Масса (прибл.)		m	кг	10.5

6300

6900

201

204

Объем насоса		V_g	см³/об	32
Макс. частота вращения		n_max	об/мин	6300
Макс. частота вращения		n_{max interm.}	об/мин	6900
Макс. объемный расход		q_{v max}	л/мин	201
Постоянный крутящий момент		T_k	Nm/бар	0.509
Крутящий момент	Δp=400 бар	T	Н·м	204
Жесткость на скручивание			Н·м/0	230
Момент инерции приводного вала		J	кгм²	0.0012
Объем корпуса			л	0.2
Масса (прибл.)		m	кг	10.5

45.6

5600

6200

255

290

Объем насоса		V_g	см³/об	45.6
Макс. частота вращения		n_max	об/мин	5600
Макс. частота вращения		n_{max interm.}	об/мин	6200
Макс. объемный расход		q_{v max}	л/мин	255
Постоянный крутящий момент		T_k	Nm/бар	0.725
Крутящий момент	Δp=400 бар	T	Н·м	290
Жесткость на скручивание			Н·м/0	230
Момент инерции приводного вала		J	кгм²	0.0024
Объем корпуса			л	0.33
Масса (прибл.)		m	кг	15

56.1

5000

5500

280

356

Объем насоса		V_g	см³/об	56.1
Макс. частота вращения		n_max	об/мин	5000
Макс. частота вращения		n_{max interm.}	об/мин	5500
Макс. объемный расход		q_{v max}	л/мин	280
Постоянный крутящий момент		T_k	Nm/бар	0.89
Крутящий момент	Δp=400 бар	T	Н·м	356
Жесткость на скручивание			Н·м/0	440
Момент инерции приводного вала		J	кгм²	0.0042
Объем корпуса			л	0.45
Масса (прибл.)		m	кг	18

5000

5500

315

400

Объем насоса		V_g	см³/об	63
Макс. частота вращения		n_max	об/мин	5000
Макс. частота вращения		n_{max interm.}	об/мин	5500
Макс. объемный расход		q_{v max}	л/мин	315
Постоянный крутящий момент		T_k	Nm/бар	1
Крутящий момент	Δp=400 бар	T	Н·м	400
Жесткость на скручивание			Н·м/0	440
Момент инерции приводного вала		J	кгм²	0.0042
Объем корпуса			л	0.45
Масса (прибл.)		m	кг	19

80.4

4500

5000

360

508

Объем насоса		V_g	см³/об	80.4
Макс. частота вращения		n_max	об/мин	4500
Макс. частота вращения		n_{max interm.}	об/мин	5000
Макс. объемный расход		q_{v max}	л/мин	360
Постоянный крутящий момент		T_k	Nm/бар	1.27
Крутящий момент	Δp=400 бар	T	Н·м	508
Жесткость на скручивание			Н·м/0	670
Момент инерции приводного вала		J	кгм²	0.0072
Объем корпуса			л	0.55
Масса (прибл.)		m	кг	23

4500

5000

405

572

Объем насоса		V_g	см³/об	90
Макс. частота вращения		n_max	об/мин	4500
Макс. частота вращения		n_{max interm.}	об/мин	5000
Макс. объемный расход		q_{v max}	л/мин	405
Постоянный крутящий момент		T_k	Nm/бар	1.43
Крутящий момент	Δp=400 бар	T	Н·м	572
Жесткость на скручивание			Н·м/0	670
Момент инерции приводного вала		J	кгм²	0.0072
Объем корпуса			л	0.55
Масса (прибл.)		m	кг	25

107

106.7

4000

4400

427

680

Объем насоса		V_g	см³/об	106.7
Макс. частота вращения		n_max	об/мин	4000
Макс. частота вращения		n_{max interm.}	об/мин	4400
Макс. объемный расход		q_{v max}	л/мин	427
Постоянный крутящий момент		T_k	Nm/бар	1.7
Крутящий момент	Δp=400 бар	T	Н·м	680
Жесткость на скручивание			Н·м/0	880
Момент инерции приводного вала		J	кгм²	0.0116
Объем корпуса			л	0.8
Масса (прибл.)		m	кг	34

125

4000

4400

500

769

Объем насоса		V_g	см³/об	125
Макс. частота вращения		n_max	об/мин	4000
Макс. частота вращения		n_{max interm.}	об/мин	4400
Макс. объемный расход		q_{v max}	л/мин	500
Постоянный крутящий момент		T_k	Nm/бар	1.99
Крутящий момент	Δp=400 бар	T	Н·м	769
Жесткость на скручивание			Н·м/0	880
Момент инерции приводного вала		J	кгм²	0.0116
Объем корпуса			л	0.8
Масса (прибл.)		m	кг	36

Размер	Объем насоса (см³/об)	Макс. частота вращения (об/мин)		Макс. объемный расход (л/мин)	Torque (Nm)
Размер	Объем насоса (см³/об)	n_max	n_{max interm.}	Макс. объемный расход (л/мин)	Δp=400 бар
23	22.9	6300	6900	144	144
28	28.1	6300	6900	176	178
32	32	6300	6900	201	204
45	45.6	5600	6200	255	290
56	56.1	5000	5500	280	356
63	63	5000	5500	315	400
80	80.4	4500	5000	360	508
90	90	4500	5000	405	572
107	106.7	4000	4400	427	680
125	125	4000	4400	500	769

Особенности

Компактная и эргономичная конструкция Фланец мотора расположен в центральной части корпуса, что позволяет практически полностью разместить его внутри механического редуктора, создавая оптимизированную и эффективную компоновку.
Простота монтажа Данный гидромотор не требует точных допусков при установке и легко интегрируется в вашу систему.
Быстрый и удобный монтаж Достаточно просто «вставить» мотор в механический редуктор, что значительно экономит время и усилия при установке.

Применение

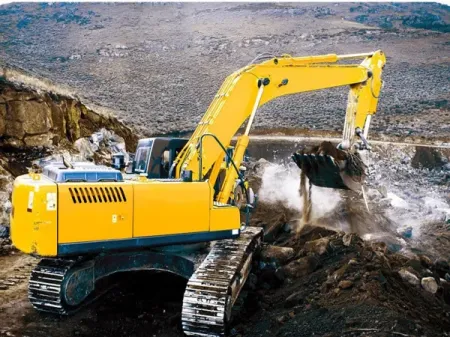

Строительная техника

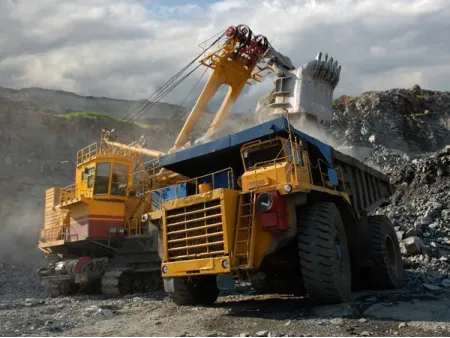

Оборудование для добычи полезных ископаемых

Данный аксиально-поршневой гидромотор гарантирует высокую производительность и гибкость замкнутых гидравлических систем. Свяжитесь с нами уже сегодня, чтобы найти подходящее решение для вашего бизнеса.
