Серия 0927 Клапаны электромагнитные, двухходовые (2/2), латунные
Запрос цены
- С пилотным управлением, нормально закрытые
- Размер присоединения: 1/4"-2"
- Температура рабочей среды: от -5°C до 80°C (опционально до 120℃)
- Рабочее давление: 0.5-1.6 МПа
- Рабочая среда: воздух, вода, светлое масло, инертные газы
Инновационные электромагнитные клапаны серии 0927 с пилотным управлением разработаны для установки в любом направлении (360°), что обеспечивает гибкость в планировке и разводке трубопроводов. Модульная конструкция с энергоэффективным пилотным управлением требует минимального обслуживания и отличается стабильной работой. Клапан рассчитан на рабочее давление до 16 бар, значительно снижая общие эксплуатационные расходы и время простоя.
Преимущества
- Поддерживает горизонтальный и вертикальный способ монтажа, а также установку вверх ногами, что является преимуществом клапанов данной серии при сложных конфигурациях;
- Модульная конструкция с диафрагмой и пилотным управлением позволяет независимо заменять компоненты, упрощая техническое обслуживание;
- Энергоэффективная конструкция повышает стабильность работы;
- Механизм ручного управления в нижней части конструкции предназначен для быстрого открытия клапанов в экстренной ситуации.
Применение
Электромагнитные клапаны серии 0927 широко используются в промышленных системах работы с жидкостями с повышенными требованиями к гибкости разведения трубопроводов и частоте технического обслуживания. Данные клапаны также отлично подходят для установки в ограниченном пространстве:
- Автоматизированные производственные линии;
- Системы управления технологическими процессами;
- Воздушные компрессоры;
- Трубопроводные системы;
- Системы водоснабжения;
- Системы, работающие с легкими маслами (в т.ч. с дизельным топливом).

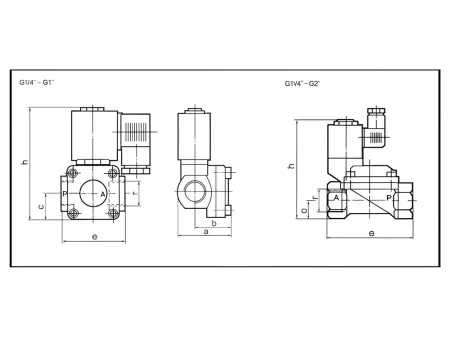

Размеры (мм)
| Модель | Размер присоединения (r) | Принцип действия | Диаметр отверстия | A | B | C | E | H |
| | 1/4" | нормально закрытый | 8 | 45 | 31.5 | 22 | 53 | 97 |
| | 3/8" | нормально закрытый | 10 | 45 | 31.5 | 22 | 53 | 97 |
| | 1/2" | нормально закрытый | 12 | 45 | 31.5 | 22 | 53 | 97 |
| | 3/4" | нормально закрытый | 20 | 65 | 44 | 30 | 86 | 113 |
| | 1" | нормально закрытый | 25 | 65 | 44 | 30 | 86 | 113 |
| | 1-1/4" | нормально закрытый | 32 | 95 | 47 | 31 | 132 | 136 |
| | 1-1/2" | нормально закрытый | 40 | 95 | 47 | 31 | 132 | 136 |
| | 2" | нормально закрытый | 50 | 112 | 55 | 39.5 | 160 | 155 |
| | 1/4" | нормально открытый | 8 | 45 | 31.5 | 22 | 53 | 114 |
| | 3/8" | нормально открытый | 10 | 45 | 31.5 | 22 | 53 | 114 |
| | 1/2" | нормально открытый | 12 | 45 | 31.5 | 22 | 53 | 114 |
| | 3/4" | нормально открытый | 20 | 65 | 44 | 30 | 86 | 130 |
| | 1" | нормально открытый | 25 | 65 | 44 | 30 | 86 | 130 |
| | 1-1/4" | нормально открытый | 32 | 95 | 47 | 31 | 132 | 153 |
| | 1-1/2" | нормально открытый | 40 | 95 | 47 | 31 | 132 | 153 |
| | 2" | нормально открытый | 50 | 112 | 55 | 39.5 | 160 | 172 |
Характеристики
| Тип | Электромагнитные клапаны 2/2 | ||
| Принцип работы | пилотного управления | Размер присоединения | 1/4"–2" |
| Серия | 927 | Принцип действия | нормально закрытый |
| Материал корпуса | Латунь | Электрическое подключение | разъем DIN |
| Тип клапана | электромагнитный клапан с ручным управлением | Класс защиты | IP65/IP67 |
| Рабочее давление | 0.5-1.6 МПа | Крепление | требуется кронштейн |
| Материал уплотнений | NBR, EPDM, Viton | Рекомендуемый способ установки | под любым углом |
| Температура среды | от -5°C до 80°C (опционально от -5°C до 120℃) | Варианты резьбы | BSP, NPT |
