Удлинительный и компенсационный кабель для термопар

Запрос цены

Веб-сайт: http://alloys-ru.com/1-12-2-thermocouple-extension-wire.html

Особенности

Композитный материал: изготавливается из сплавов, соответствующих материалу термопарного провода в заданном температурном диапазоне. Например, для термопар типа K используются сплавы хромель-алюмель, поэтому компенсационные кабели также производятся из хромель-алюмелевых сплавов.
Рабочий температурный диапазон: компенсационные провода рассчитаны на меньшие температуры по сравнению с самой термопарой. Это позволяет передавать сигналы от датчиков в высокотемпературных зонах к контроллерам в холодных участках.
Точность: специально разработан для сохранения исходной зависимости напряжения от температуры термопары. Любое несоответствие может привести к погрешностям, поэтому критически важно выбирать правильный тип компенсационного кабеля.
Изоляция: применяются изоляционные материалы, подходящие для конкретных условий эксплуатации, такие как ПВХ, тефлон или стекловолокно.

Различия между кабелем для термопар и удлинительным кабелем

Особенности	Кабель для термопары	Удлинительный кабель
Материал	Такой же, как сплав для термопары	Соответствует только указанному температурному диапазону
Температурные изменения	Высокие (некоторые типы - до 1700°C)	Ограниченные (обычно до 400°C)
Стоимость	Повышенная	Уменьшенная
Цель	Используется для измерения температуры	Передает сигнал температуры на измерительные приборы

Основные соображения при выборе удлинителей для термопар

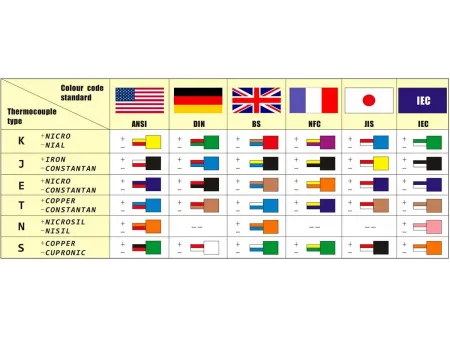

Соответствие типу термопары: компенсационный кабель должен соответствовать типу термопары (например, K, J, T).
Условия эксплуатации: необходимо убедиться, что изоляционный материал подходит под рабочие температуры, влажность или для химически агрессивных сред.
ПВХ: гибкий, общего назначения
Стекловолокно: термостойкий
ПТФЭ (тефлон): устойчив к химикатам и влаге
Сечение провода: для больших расстояний или жестких условий требуется большее сечение, чтобы минимизировать потери сигнала.
Экранирование: в условиях электрических помех рекомендуется использовать экранированный кабель.
Точность: проверьте соответствие провода стандартам точности ASTM или IEC.

Тип термопары	Тип компенсирующего кабеля	Использование	Стандарт EMF		Класс точности		Общая оценка
Тип термопары	Тип компенсирующего кабеля	Использование	Температура, ℃	Значение, мкВ	Допуск, мкВ	Диапазон EMF, мкВ	Допуск, мкВ	Диапазон EMF, мкВ
K	KX, KCA или KCB	G	-25	-968	±40	-924~-1012	±80	-880~-1 056
		G	100	4096	±40	4052~4140	±80	4 008~4 184
		H	-25	-968	±40	-924~-1012	±88	-880~-1 056
			100	4096		4052~4140		4 008~4 184
			200	8138		8094~8182		8 050~8 226
J	JX	G	-25	-1 239	±62	-1177~-1301	±123	-1 116~-1 362
		G	100	5269	±62	5207~5331	±123	5 146~5 392
		H	-25	-1239	±62	- 177~-1301	±123	-1 116~-1 362
			100	5269		5207~5331		5 146~5 392
			200	10779		10717~10841		10 656~10 902
E	EX	G	-25	-1432	±81	-1351~-1513	±138	-1 294~-1 570
		G	100	6 319	±81	6238~ 6400	±138	6 181~6 457
		H	-25	-1432	±81	-1351~- 1513	±138	-1 294~-1 570
			100	6319		6238~6400		6 181~6 457
			200	13421		13340~13502		13 283~13 559
T	TX	G	-25	-940	±30	-910~-970	±60	-1850
		G	100	4279	±30	4249~4309	±60	4189~4339
		H	-25	-940	±48	-892~-988
			100	4279		4231~4327
			200	9288		9240~9336
N	NX или NC	G	-25	-646	±43	-603~-689	±86	-560~-732
		G	100	2774	±43	2731~2817	±86	2 688~2 860
		H	-25	-646	±43	-603~-690	±86	-560~-732
			100	2774		2731~2817		2 688~2 860
			200	5913		5870~5956		5 827~5 999
SorR	SC или RC	G	100	646	±30	616~676	±60	586~706
		H	100	646	-	-	±60	586~706
		H	200	11441	-	-	±60	1.381~1 501

Применение

Аэрокосмическая промышленность: мониторинг компонентов двигателей
Электростанции: измерение температуры в котлах или турбинах
Медицинское оборудование: передача сигналов от стерилизационного оборудования
Системы кондиционирования воздуха: подключение датчиков к блокам управления
