Автоматическая линия упаковки бухт проволоки (горизонтального типа)
Автоматическая линия упаковки бухт проволоки, горизонтальный тип
SA-WS-10
Автоматический горизонтальный обмотчик с роботизированными тележками (AGV) для аккуратной обмотки кольцеобразных форм упаковочным материалом
- Скорость упаковки 1 мин/шт
- Внутренний диаметр бухт 550 мм (±20 мм)
- Наружный диаметр бухт 650 мм (±20 мм)
- Вес 2.5-20 кг
Горизонтальная линия упаковки поддерживает мобильные тележки (AGV), что позволяет проводить полностью автоматизированную обработку материала. Автоматизированная линия существенно снижает потребность в ручном труде, обеспечивая экономию на оплате труда без ущерба для скорости и качества упаковки. Как только катушки доставляются в назначенную секцию, система автоматически извлекает и перерабатывает пустые поддоны для повторного использования, одновременно повышая эффективность работы. Доступны дополнительные модули автоматического взвешивания и маркировки (возможность выбора этикетки). После маркировки, информация о продукте мгновенно загружается в системы ERP или MES, что позволяет обмениваться данными в реальном времени и оптимизировать мониторинг производства.
Принцип работы
Процесс: прием бухт автоматизированными тележками→приемное устройство→фиксация горизонтально расположенных бухт→обертывание упаковочным материалом→маркировка и взвешивание→помещение бухт на временное хранилище

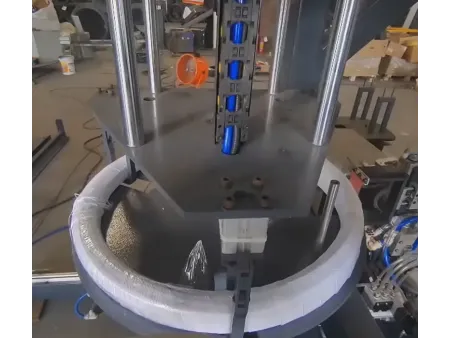

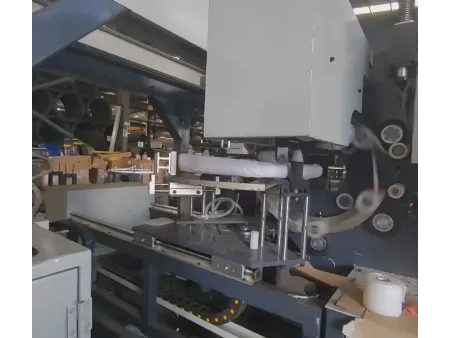

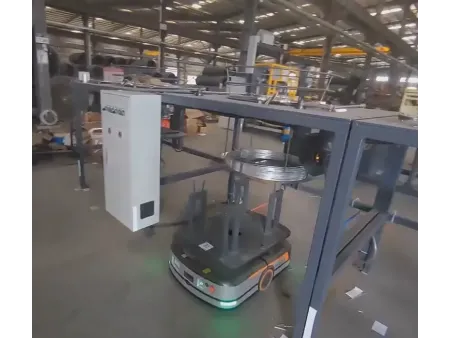

Функционирование горизонтальной обмоточной линии полностью автоматизировано. Сначала роботизированные тележки перемещают кольцевую продукцию к обмоточному модулю, где происходит надежная фиксация и оборачивание упаковочным материалом. Затем упакованные изделия перемещаются к модулю маркировки и взвешивания, где наносится необходимая этикетка. Завершающим этапом является перемещение готовой продукции в зону временного хранения.
После этапа упаковки, роботизированные устройства автоматически сортируют и укладывают готовую продукцию по категориям, упрощая последующие процессы, такие как упаковка партии и организация склада.

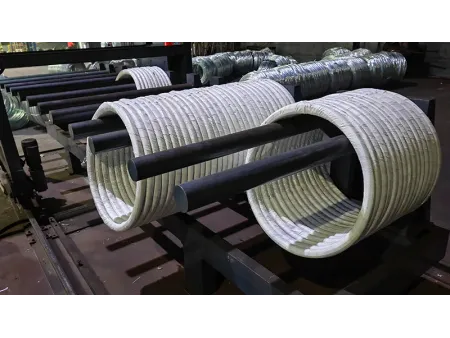

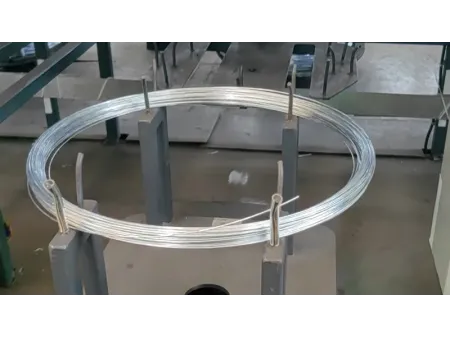

Горизонтальное оборудование предназначено для упаковки мотков и бухт из металлической проволоки весом от 2 до 25 кг. Подходит для железной проволоки, алюминиевых бухт, проволоки из нержавеющей стали, медных проволок, проволок из цветных металлов и узких рулонов.
- Габариты (Д×Ш×В): 13.5×10×3.4 м
- Внутренний диаметр бухт: 550 мм ±20 мм
(машина может быть спроектирована с учетом требуемых размеров продукции заказчика) - Наружный диаметр бухт: 650 мм ±20 мм
(машина может быть спроектирована с учетом требуемых размеров продукции заказчика) - Вес: 2.5-20 кг
- Скорость упаковки: приблизительно 1 мин/шт
- Напряжение: переменный ток 380 В/50 Гц
- Общая мощность: ≤15 кВт
- Давление воздуха: ≥0.6 МПа
- Сокращает использование упаковочного материала на 30%
- Оснащена автоматической системой оповещения для обнаружения неисправностей
- Требует всего одного оператора для управления, что значительно сокращет рабочую силу
- Горизонтальная структура обеспечивает более низкий центр тяжести и большую устойчивость по сравнению с вертикальными моделями
- Совместимость с автоматически управляемыми тележками (AGV), что обеспечивает полностью интеллектуальную работу
- Поддерживает удаленный мониторинг и управление
- Возможность выбора упаковочных материалов и настраиваемые конфигурации волочения
- Совместима с электрическими компонентами Siemens
- Возможность настройки в зависимости от размера бухты и требований к упаковке
- Прочная структура с широким основанием и низким центром гравитации повышает устойчивость к вибрации, упрощает эксплуатацию и обслуживание упаковочной линии
Дополнительные функции можно настроить в соответствии с требованиями заказчика.
- Центрирование, взвешивание и волочение проволоки
- Транспортировка и упаковка материалов
- Маркировка в реальном времени
- Классификация материалов
- Временное хранение материалов
- Ввод данных для интеграции и прослеживаемости
- Автоматическая разгрузка
