Одностенная термоусадочная трубка для изоляции шин (WMPG, коэффициент усадки 2:1, цвет:желтый, зеленый, красный)

Запрос цены

О нас: http://heatshrink-tubing.ru/1-1-11-single-wall-heat-shrink-tubing.html

Описание

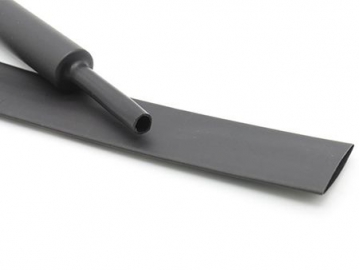

Термоусадочная трубка без клеевого слоя (одностенная) с коэффициентом усадки 2:1 производится из экологичного радиационно-облученного (сшитого) полиолефина и защищает медные и алюминиевые шины в электрощитах. Для использования необходимо нагреть трубку, что приведет к сжатию и изоляции.

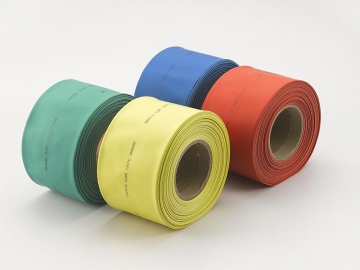

Сырьевой материал не содержит полибромдифенил (PBB), флуметрин (PBBD) и другие тяжелые металлы, что делает трубку безопасной при нагревании. Доступна в зеленом, красном и желтом цветах.

Характеристика

Интервал рабочих температур	От -55 ℃ до + 125 ℃
Минимальная температура до усадки	84℃
Минимальная температура после усадки	120℃
Коэффициент термоусадки	2:1
Напряжение	1 кВ, 10 кВ, 35 кВ
Экологический стандарт	RoHS (правила ограничения содержания вредных веществ)
Сырье	Этиленвинилацетат (EVA) или этиленпропиленовый каучук (EDPM)
Цвет	Красный, желтый, зеленый, черный

Таблица технических характеристик (1) Термоусадочная трубка одностенная для изоляции шин из этиленвинилацетата (EVA), 1 кВ

Параметры	Подходящая ширина шины	Размер до усадки (мм)		Размер после усадки (мм)		Стандартная упаковка
Параметры	Подходящая ширина шины	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки	(м / рулон)
1кВ MPG 20	20	21.5±1.0	0.5±0.15	10	0.80±0.15	100
1кВ MPG 25	25	26.5±1.0	0.5±0.15	12.5	0.8±0.15	25
1кВ MPG 30	30	31.5±1.0	0.5±0.15	15	0.8±0.15	25
1кВ MPG 35	35	36.5±1.0	0.5±0.15	17.5	0.8±0.15	25
1кВ MPG 40	40	41.5±1.0	0.55±0.15	20	0.9±0.15	25
1кВ MPG 45	45	46.5±1.0	0.55±0.15	22.5	0.9±0.15	25
1кВ MPG 50	50	≥50	0.55±0.15	25	0.9±0.15	25
1кВ MPG 60	60	≥60	0.60±0.15	30	1.0±0.15	25
1кВ MPG 70	70	≥70	0.65±0.15	35	1.0±0.20	25
1кВ MPG 80	80/100	≥80	0.65±0.15	40	1.1±0.20	25
1кВ MPG 90	100	≥90	0.65±0.15	45	1.1±0.20	25
1кВ MPG 100	100/120	≥100	0.65±0.20	50	1.1±0.30	25
1кВ MPG 120	150	≥120	0.65±0.20	60	1.1±0.30	25
1кВ MPG 150	180	≥150	0.65±0.20	70	1.1±0.30	25
1кВ MPG 180	MAX	≥180	0.65±0.30	90	1.1±0.30	25

(2) Термоусадочная трубка одностенная для изоляции шин из этиленпропиленового каучука (EDPM), 10кВ

Параметры	Подходящая ширина шины	Размер до усадки (мм)		Размер после усадки (мм)		Стандартная упаковка (м / рулон)
Параметры	Подходящая ширина шины	Минимальный внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки	Стандартная упаковка (м / рулон)
10кВ MPG 20/10	20/15	20	1.0±0.30	8	2.5±0.20	25
10кВ MPG 25/12.5	25/18	25	1.0±0.30	10	2.5±0.20	25
10кВ MPG 30/15	30/20	30	1.0±0.30	12	2.5±0.20	25
10кВ MPG 40/20	40/30	40	1.2±0.30	16	2.8±0.30	25
10кВ MPG 50/25	50/35	50	1.2±0.30	20	2.8±0.30	25
10кВ MPG 60/30	60/45	60	1.2±0.30	24	2.8±0.30	25
10кВ MPG 65/33	65/45	65	1.2±0.30	26	2.8±0.30	25
10кВ MPG 70/35	70/50	70	1.2±0.30	28	2.8±0.30	25
10кВ MPG 80/40	80/55	80	1.2±0.30	32	2.8±0.30	25
10кВ MPG 100/50	100/75	100	1.2±0.30	40	2.8±0.30	25
10кВ MPG 120/60	120/85	120	1.2±0.30	48	2.8±0.30	25
10кВ MPG 150/85	150/105	150	1.2±0.30	60	2.8±0.30	25
10кВ MPG 180/90	180/120	180	1.2±0.30	72	2.8±0.30	25
10кВ MPG 230/115	230/150	230	1.2±0.40	92	2.8±0.30	25

(3) Термоусадочная трубка одностенная для изоляции шин из этиленпропиленового каучука (EDPM), 35 кВ

Параметры	Подходящая ширина шины	Размер до усадки (мм)		Размер после усадки (мм)		Стандартная упаковка (м / рулон)
Параметры	Подходящая ширина шины	Минимальный внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки	Стандартная упаковка (м / рулон)
35кВ MPG 30/15	20	30	2.0±0.60	15	4.0±0.30	20
35кВ MPG 40/20	40/30	40	2.0±0.60	20	4.0±0.30	20
35кВ MPG 50/25	50	50	2.0±0.60	25	4.0±0.30	20
35кВ MPG 65/33	60/70	65	2.0±0.60	32.5	4.0±0.30	20
35кВ MPG 75/38	70/80	75	2.0±0.60	37.5	4.0±0.30	20
35кВ MPG 85/43	80/100	80	2.0±0.60	40	4.0±0.30	20
35кВ MPG 100/50	100/120	100	2.0±0.60	50	4.0±0.30	20
35кВ MPG 120/60	150	120	2.0±0.60	60	4.0±0.30	20
35кВ MPG 150/75	180	150	2.0±0.70	75	4.0±0.30	20
35кВ MPG 180/90	MAX	180	2.0±0.70	90	4.0±0.30	20
