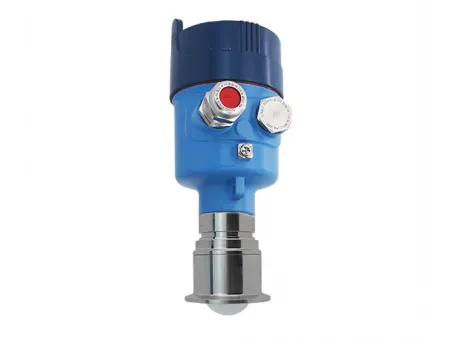

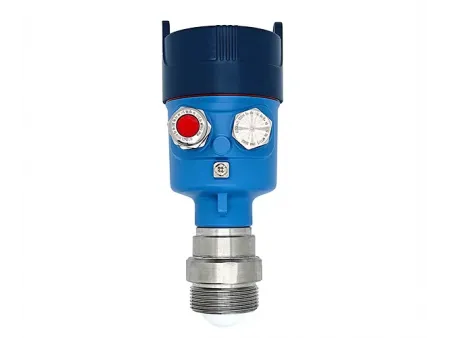

Взрывозащищенный радарный уровнемер серии ADV (сертифицированный ATEX/HART/SIL 2)
Радарные датчики уровня
Безопасный сертифицированный радарный датчик миллиметрового диапазона для непрерывного измерения уровня жидкостей, суспензий и сыпучих материалов в сложных промышленных условиях
Радарные датчики миллиметрового диапазона предназначены для непрерывного и точного измерения уровня жидкостей и сыпучих материалов в различных экстремальных технологических средах. Они стабильно функционируют в диапазоне температур от -196°C до 450°C, а при использовании со специализированными высокотемпературными фланцами могут выдерживать вплоть до 1000°C. Наши радарные уровнемеры непрерывного измерения используют чипы миллиметрового диапазона и волноводные антенны для считывания параметров об уровне жидкости в различных производственных условиях, таких как химические заводы, металлургия и объекты энергетики.
Сертификаты и стандарты
Уровнемеры сертифицированы по требованиям безопасности и качества, включая сертификаты TÜV SIL2, CE, HART, а также стандарта ATEX. Кроме того, они совместимы с архитектурой FDT/DTM для простой интеграции в существующие системы и легкой настройки.
- Микроволновая частота 76-81 ГГц
- Температура рабочей средыОт −40°C/опционально до 200°C (макс.)
- Рабочее давление До 2 МПа
- Точность ±1 мм
- Диапазон измерений 10/30/60/120 м
- Взрывозащита Ex d ia ⅡC T6 Ga
- Угол луча 3°/8°
- Способ монтажа Резьба или фланец
- Класс пылевлагозащиты IP67
- Материал корпуса Алюминиевый сплав/нержавеющая сталь
- Интерфейс связи4-20 мА/HART/RS485/TTL/FDT/DTM
- Сертификаты SIL2, CE, ATEX (взрывозащита), HART
- Пользовательский интерфейсЖК-дисплей 196×96 с 4 кнопками, ПО для ПК или HART-коммуникатор
- Габариты (Д×Ш×В)106×84×201 мм
- Масса Прибл. 1.525 кг
- Оснащен радарными чипами с точностью ±1 мм и мертвой зоной всего 2 см, разработанными нашей компанией
- Радарный уровнемер серии ADV доступен в исполнении с углами луча 3° и 8° для сфокусированного и точного обнаружения уровня среды
- Поддержка нескольких языков и настраиваемых макетов дисплея в соответствии с предпочтениями оператора радарного уровнемера
- Возможность Bluetooth-подключения и дистанционной настройки для удобной корректировки и обслуживания уровнемера
- Не требуется калибровка по расстоянию, что упрощает сборку и ускоряет производство
Промышленный индикатор уровнемера для установки на емкость
GPB80
Модуль радарного уровнемера серии ADV
Сталелитейная промышленность
Измерение уровня расплавленного металла в условиях высоких температур и давления.
Химическая промышленность
Подходит для стандартных измерений уровня жидкостей и сыпучих материалов.
Энергетическая промышленность
Эффективен в условиях высоких температур и давления для измерения уровня горячих материалов, используемых в производстве электроэнергии.
Нефтегазовая отрасль
Способен измерять уровень коррозионных или перемешиваемых жидкостей, а также работать в условиях среднего давления и наличия паров. Может с легкостью определять уровень нефти через пену, пар или плавающие крыши.
Пищевая промышленность
Подходит для измерения уровня жидкостей и сыпучих материалов при нормальных температуре и давлении, включая условия слабой коррозии или наличия пара, а также для малых резервуаров.
Производство кормов
Идеален для измерения сыпучих материалов и жидких добавок в процессах производства и хранения кормов для скота.
Цементная промышленность (шламовые и жидкостные процессы)
Подходит для емкостей с перемешиваемыми или коррозионными жидкостями, паром или материалами средней температуры. Гарантирует стабильное измерение уровня цементного шлама и других высокотемпературных веществ в сложных условиях.
Фармацевтическая промышленность
Используется для измерения уровня как жидкого, так и порошкообразного сырья в емкостях с перемешиванием, паром или умеренным давлением.
