Гидравлическая буровая установка, KJ321

Гидравлическая буровая установка, KJ321
Запрос цены

Двухстреловая установка для забойного бурения

  • Размеры (Д×Ш×В): 12000×1750×2000/3000мм
  • Вес: около 12000 кг
  • Максимальный уклон: 25% (14°)
  • Диапазон сечения: 12-44м²

Эта гидравлическая буровая установка для проходки туннелей разработана с увеличенной рабочей высотой, подходящей для бурения крупных карьеров с твердыми породами и туннелей с поперечным сечением 12-44 м².

Буровая установка может бурить на высоте 7,4 м от уровня поверхности и в ширину в 7,6м.

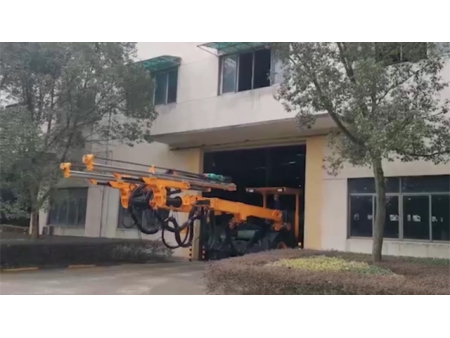

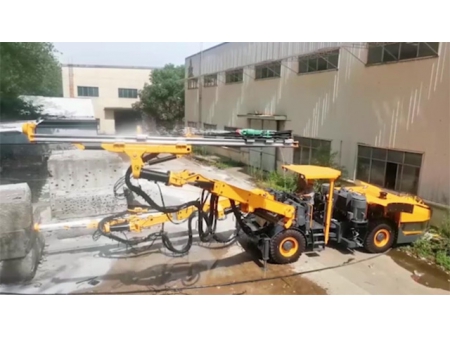

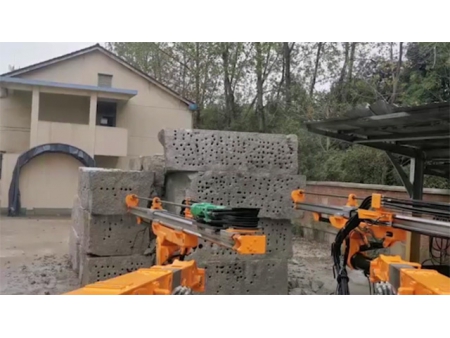

Видео
Структурная схема
Технические характеристики
Размеры и вес
Длина 12000мм
Ширина 2160мм
Высота 2500/3300мм
Масса Около 22000 кг
Скорость движения по ровной поверхности 10 км/ч
Максимальная преодолеваемость подъемов 25% (14°)
Защита и безопасность
Уровень шума < 100 дБ(А)
Подъемная безопасность Соответствие требованиям FOPS и ROPS
Система воздуха и воды
Воздушный компрессор 1×ДН11 Расход масла смазки 2×180-250г/ч
Мощность воздушного компрессора 1,52 м3/мин
Давление 8бар Помпа 1×CR3 1×CR5
Устройство смазки хвостовика Электронный импульсный смазочный насос Сила 1,5 кВт 7,5 кВт
Расход воздуха смазки 2×0,3 м3/мин Мощность водяного насоса 3м³/ч 10м3/ч
Шасси
Дизельный двигатель CumminsQSB3.9-C125 93 кВт/2200 об/мин Шины 11.00-20
Очистка выхлопных газов Катализатор выхлопных газов Рулевой механизм Угол поворота шарнирно-сочлененной рамы: ±40°
Система привода Замкнутая гидравлическая система для полного привода Торможение при движении Двухконтурный гидравлический тормоз
Угол поворота Поворот задней оси: ±10° Стояночное торможение Мокрый многодисковый тормоз редуктора
Топливный бак 60л
Система бурения
Буровой станок (проходчик) 2×HC50/R38   2×HC95LM/R38
Сила удара 13кВт   24кВт
Ударный поток 105 л/мин   100-120л/мин
Ударное давление 130бар   180-200бар
Максимальное вращательное давление 150бар   210 бар
Частота ударов 62 Гц   62 Гц
Крутящий момент 325 Нм   764 Нм
Диаметр отверстия Ø32-76мм   Ø42-102мм
Вращение луча 360°
Расширение фида 1600мм
Модель буровой стрелы К26Ф
Форма буровой стрелы Автоматический параллелизм
Удлинитель стрелы 1200мм
Электрогидравлический силовой агрегат
Мотор 45кВт 75кВт
Воздействие/Подача/Позиционирование Аксиально-поршневой насос переменной производительности
Вращение Шестеренчатый насос
Тонкость фильтра 10 мк
Бак гидравлического масла 240 л
Гидравлический охладитель кулер
Рабочее напряжение 380В
Частота 50 Гц
Метод запуска Звезда/треугольник
Кабельная катушка 1×Ф440
Длина кабеля катушки 100м 80м
Технические характеристики кабеля 3×35 3G6 3×50 3G6
Особенности
  • Эта буровая установка оснащена двумя независимо управляемыми буровыми системами, которые обеспечивают более высокую эффективность работы и большую дальность бурения; она подходит для бурения вертикальных, наклонных и горизонтальных отверстий в шахтах и туннелях из твердых пород с поперечным сечением 12-45 м²;
  • Гидравлические шланги и уплотнения не работают в условиях высокого давления, поскольку гидравлический проходчик работает под низким давлением масла, что обеспечивает длительный срок службы, высокую надежность и меньшие затраты на обслуживание по сравнению с гидравлическим проходчиком высокого давления;
  • В буровом станке используется ступенчатый поршень, что повышает эффективность передачи энергии удара от бура к породе, увеличивает скорость бурения, снижает расход бурового инструмента.
  • Независимая конструкция стрелы буровой установки использует принцип действия декартовых координат, что позволяет быстро и просто позиционировать буровую установку;
  • Прочная буровая стрела обеспечивает оптимальный охват формы, без мертвой зоны для буровых отверстий. Стрела также может выполнять операции по поперечному бурению и бурению болтовых отверстий;
  • Дизельный двигатель Cummins с низким уровнем выбросов в паре с гидравлической полноприводной трансмиссией обеспечивают бесступенчатую регулировку скорости, высокую проходимость и высокую скорость передвижения;
  • Устройство очистки выхлопных газов позволяет значительно улучшить условия работы под землей;
  • Мокрый многодисковый рабочий тормоз и гидравлический стояночный тормоз с пружинным приводом обеспечивают безопасное торможение и высокую устойчивость; Кроме того, кнопки аварийной остановки в различных точках значительно повышают безопасность во время подземных горных и проходческих работ;
  • Компактная структура проходческой машины делает управление более гибким, мощное шарнирно-сочлененное шасси обеспечивает угол поворота ±40° и угол поворота задней оси ±10°, что позволяет буровой установке легко проходить через туннели высотой до 2,5 м и безопасно выполнять повороты под прямым углом в туннеле шириной 3,5 м;
  • Просторная рабочая зона, подъемная защитная крыша и продуманные автоматические функции низкопрофильной буровой установки позволяют оператору сосредоточиться на безопасном, быстром и точном бурении;
  • Оптимальная компоновка буровой установки обеспечивает оператору хороший обзор.
  • Гидравлическая буровая установка модели KJ321 обладает высокой эффективностью благодаря уникальному блоку клапанов управления мощностью от французской компании Montabert. Эта технология позволяет автоматически регулировать давление удара и защищает оборудование от заклинивания, гарантируя тем самым плавное и точное бурение.
  • Оборудование также оснащено системой автоматической остановки и очистки забоя от мусора, которая останавливает действие бура после завершения бурения. Специальная ручка управления позволяет легко удалять оставшиеся на дне скважины отходы, что существенно сокращает продолжительность рабочего цикла.
  • В буровой установке установлен энергосберегающий винтовой воздушный компрессор Kaishan с прямым подключением. Этот компонент обеспечивает непрерывную работу, упрощает обслуживание, способствует значительной экономии энергии и минимизирует воздействие на окружающую среду.
