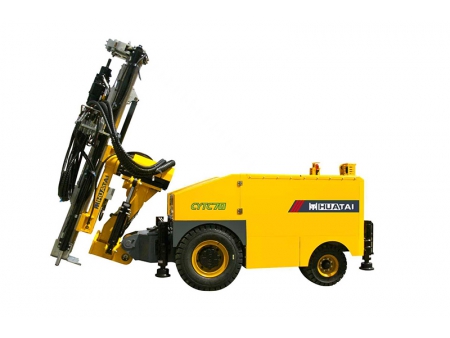

Гидравлическая буровая установка, HT70-B
Запрос цены
Малогабаритная гидравлическая буровая установка HT70-B - это оборудование для бурения скважин средней и глубокой проходки в подземных туннелях малого сечения. Она может использоваться для бурения горизонтальных и веерообразных скважин на вертикальной и наклонной плоскости в подземных шахтах или туннелях.
Гидравлическая буровая установка оснащена устойчивыми двойными штангами, высокоточным индикатором угла бурения и эргономичным пультом дистанционного управления. В сочетании с эффективным гидравлическим приводом эти функции обеспечивают безопасное, точное и надежное бурение. Стрела превосходного качества с высокой устойчивостью обеспечивает точное позиционирование и высокую точность бурения, что помогает снизить разубоживание руды.
| Гидравлическая буровая установка | Размеры поперечного сечения | 2800×2800 - 4000×4000мм |
| Габаритные размеры (Д×Ш×В) | 4150×1400×2200мм | |
| Дорожный просвет | 280мм | |
| HT70B(CYTC70B) | Мин. радиус поворота | Внутри 2100 мм/ снаружи 3500мм |
| Преодолеваемый уклон | 14° | |
| Общий вес | 5500кг | |
| Гидравлический дрифтер RC2200 | Мощность удара | 21кВт |
| Частота ударов | 55Гц | |
| Ударное давление | 200бар | |
| Система вращения | Независимое вращение | |
| Скорость вращения | 0-285об/мин | |
| Макс. вращающий момент | 720 Н·м | |
| Система подачи | Длина подачи | 2550 / 2770 / 3000мм |
| Резьба буровой штанги | T38 / T45 | |
| Длина буровой штанги | 800 / 915 / 1220мм | |
| Вес подачи | 800/950/1050кг | |
| Сила подачи | 13кН | |
| Вместимость хранения штанг | 14 1 (T38) / 12 1 (T45) | |
| Электрическая система RC2200 | Общая мощность | 87.5кВт |
| Мощность главного двигателя | 75кВт | |
| Номинальное напряжение | 380 В (по индивидуальному заказу) | |
| Компрессор | Модель | GCU11 |
| Объем воздуха (8 бар) | 1 м³/мин | |
| Напряжение | 380В (по индивидуальному заказу) | |
| Стрела | Ход компенсации | 900мм |
| Угол поворота подачи | 180° | |
| Угол наклона | вперед -30°, назад 65° | |
| Вес стрелы | 750кг | |
| Диапазон параллельных скважин | 1500мм | |
| Гидравлическая система | Ёмкость масляного бака | 120л |
| Точность фильтрации | 10мкм | |
| Датчик | Датчик дифференциального давления для гидравлического фильтра | |
| Насос | Ручной масляный насос | |
| Шасси | Оси переднего моста | 7° |
| Шины | Передние: 8.25-10 | |
| Задние: 6.5-10 | ||
| Привод | Передний привод | |
| Рулевое управление | Рулевое управление задними колесами | |
| Тормоза | Рабочий тормоз / стояночный тормоз |
- Высокая точность бурения: Гидравлический буровой станок оснащен передовой системой бурения, которая обеспечивает лучшую в отрасли производительность бурения, достигаемую за счет бурения на полную мощность, защиты от заклинивания при вращении и давлении, защиты от ударов на холостом ходу и гидравлического дрифтера, поглощающего энергию отдачи. Эти особенности гарантируют точное сверление и значительно продлевают срок службы бурового оборудования.
- Полный диапазон бурения: Пульт дистанционного управления, специально разработанный для сверления отверстий небольшого сечения, обеспечивает удобное и гибкое управление с полным диапазоном сверления. Он может сверлить параллельные отверстия в плоскости, боковые отверстия под углом и вертикальные отверстия. Система сверления также оснащена запрограммированной функцией автоматической защиты от заклинивания.
- Оптимизация соотношения цены и качества: Основные компоненты поставляются от известных отечественных и международных поставщиков, что обеспечивает надежную работу и отличную совместимость, гарантируя стабильную работу оборудования.
- Высокая производительность: Гидравлический буровой станок оснащен устойчивым полноприводным шасси с рулевым управлением на шарнирно сочлененной раме, обеспечивающим высокую мощность и хорошую проходимость при подъеме до 14°. Благодаря компактной конструкции и общей устойчивости буровой станок может быстро и безопасно передвигаться по узким туннелям.
- Простота обслуживания: Установка обладает модульной конструкцией, которая упрощает установку и обслуживание, а также позволяет легко разбирать и собирать её при транспортировке на подземный участок.
- Удобное управление: Станок оснащен мобильным пультом управления, позволяющим оператору работать в безопасном месте, сохраняя при этом четкую видимость при установке или демонтаже буровых штанг.
- Низкие затраты на техническое обслуживание: Гидравлический буровой станок оснащен различными системами защиты и сигнализации, такими как сигнализация низкого уровеня масла, высокой температуры масла, засорения фильтра и неисправности смазки. Кроме того, он оснащен высококачественным импортным буровым инструментом для обеспечения длительного срока службы оборудования.
- Варианты гидравлических дрифферов: Доступны несколько высокомощных гидравлических дрифферов, которые могут удовлетворить различные требования бурения и соответствовать различным физико-механическим условиям горных пород.
(Стандартная конфигурация: гидравлический дриффер RC2200)
Положение при перемещении

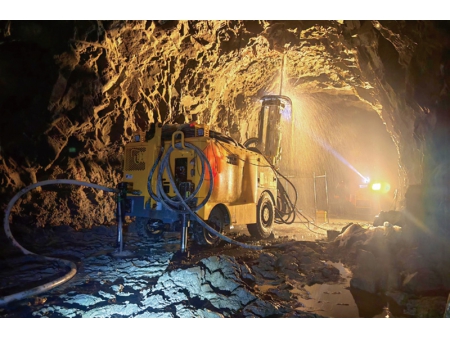

Рабочее положение
