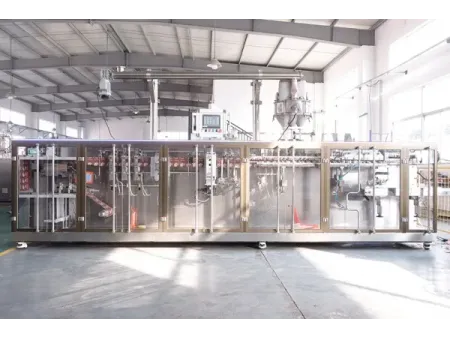

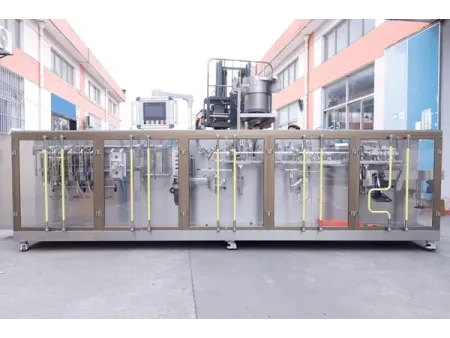

Горизонтальная фасовочно-упаковочная машина для пакетов дой-пак со штуцером с двумя дозирующими головками
Горизонтальная машина формования, наполнения и запайки пакетов
Эти машины для упаковки в пакеты дой-пак со штуцером из рулонной плёнки с двумя дозирующими головками предназначены для высокопроизводительного выпуска качественной упаковки для готовых к употреблению напитков. Оборудование оснащено высокоточной системой автоматической подачи и установки штуцера, которая обеспечивает точное позиционирование и надёжную приварку каждого штуцера даже на высокой скорости, синхронно с операциями наполнения и запайки. Ключевые функции машины управляются системой Siemens, что помогает поддерживать стабильную работу всей линии и снижает риск внеплановых остановок даже при длительной непрерывной эксплуатации.
Максимальная скорость: 90 пакетов в минуту
Оборудование подходит для крупносерийной фасовки жидких и полужидких продуктов, таких как сок, йогурт, желе и функциональные напитки, где особенно важны стабильное наполнение, аккуратная запайка и высокая производительность.
- Размотка плёнки
- Пробивка нижнего отверстия
- Формование плёнки
- Распознавание регистрационной метки
- Нижняя запайка
- Первая вертикальная запайка
- Вторая вертикальная запайка
- Формирование надреза для лёгкого вскрытия
- Пробивка отверстия
- Сервоприводная протяжка пакета
- Резка
- Фиксация пакета
- Раскрытие пакета
- Продувка воздухом
- Первичное наполнение
- Вторичное наполнение
- Расправление пакета
- Установка штуцера
- Термозапайка
- Охлаждающая запайка
- Вывод готового пакета
- Вывод готовых пакетов
| Технические характеристики | Параметры стоячего пакета (рулонный материал) | 180SD/Z/P | 240SD/Z/P | 280SD/Z/P | 330SD/Z/P |
| Параметры пакета | Минимальный размер пакета | 70x110мм | 90x125мм | 90x125мм | 90x125мм |
| Максимальный размер пакета | 90x225мм | 120x250мм | 140x250мм | 165x250мм | |
| Объем наполнения | 300мл | 500мл | 500мл | 700мл | |
| Скорость упаковки | 60-120 | 60-120 | 60-100 | 60-90 | |
| Толщина рулонной пленки | 70-150 мкм | 70-150 мкм | 70-150 мкм | 70-150 мкм | |
| Максимальный внешний диаметр рулонной пленки | 500мм | 500мм | 500мм | 500мм | |
| Спецификации машины | Внутренний диаметр сердечника рулонной пленки | 70-80мм | 70-80мм | 70-80мм | 70-80мм |
| Размеры машины (Д × Ш × В) | 6900x970x1450мм | 7200x970x1460мм | 8500x1100x1460мм | 9500x1100x1460мм | |
| Вес машины | 2100кг | 2500кг | 2500кг | 2500кг | |
| Условия эксплуатации | Рабочая температура | ﹣10℃- 50℃ | ﹣10℃- 50℃ | ﹣10℃- 50℃ | ﹣10℃- 50℃ |
| Рабочая влажность | Менее 85% | Менее 85% | Менее 85% | Менее 85% | |
| Источник питания | AC380V, 50HZ | AC380V, 50HZ | AC380V, 50HZ | AC380V, 50HZ | |
| Давление воздуха | 0.6-0.7МПа | 0.6-0.7МПа | 0.6-0.7МПа | 0.6-0.7МПа | |
| Расход воздуха | 400л/мин | 400л/мин | 400л/мин | 400л/мин | |
| Мощность основного привода | 8.8кВт | 9.8кВт | 12.8кВт | 15.8кВт |
Раскрытие зип-замка
Пробивка отверстий в пакете
- Отверстие «sombrero» / бабочка
- Круглое отверстие
- Фигурная высечка
- Дуговое отверстие / изогнутый паз
- Евроотверстие
Варианты маркировки
- Термотиснение
- Струйная печать
- Лазерная маркировка
Варианты рисунка шва
- Сетчатый рисунок
- Точечный рисунок
- Гладкий шов
- Вертикальный рифлёный рисунок
Для фасовки кетчупа компания, работающая на рынках Йемена и Саудовской Аравии, выбрала машину для упаковки в пакеты дой-пак из рулонной плёнки с прямым штуцером. Оборудование использовалось для выпуска небольших пакетов по 50-70 г и полностью соответствовало требованиям по продукту и формату упаковки. В ежедневной работе машина показывает стабильное наполнение и аккуратную герметичную приварку штуцера.
