Кран-манипулятор SQ5

Кран-манипулятор SQ5
Запрос цены
  • Макс. грузоподъемность 5000Кг
  • Макс. грузовой момент 125KN.m
  • Макс. высота подъёма 10800(мм)
Запрос от
  • Наш кран-манипулятор SQ5 представляет собой кран, установленный на шасси грузового автомобиля. Он оснащен червячным редуктором, благодаря которому кран может вращаться вокруг своей оси на 360°.
  • Данное подъемное оборудование имеет ручной горизонтальный аутригер с размахом 5 метров.
  • Шестиугольная форма стрелы гарантирует превосходную поперечную устойчивость КМУ.
  • Рабочие рычаги расположены рядом с кабиной, и позволяют осуществлять управление с обеих сторон.
  • Наши краны-манипуляторы оснащены главным распределителем ручного управления, оснащенным 6 функциями, такими как контроль вращения, раздвижения, рабочего радиуса, подъема стрелы и выдвижение вертикальных цилиндров аутригеров.
  • Базовая комплектация крано-манипуляторной установки включает ограничитель высоты, устройство защиты от сильного ветра и светодиодные лампы высокой мощности. Ограничитель грузового момента может быть дополнительно установлен для повышения эксплуатационной безопасности.
Технические параметры
№ п/п Наименование Ед. измерения Параметры
1 Макс. грузовой момент кН.м 125
2 Макс. грузоподъемность кг 5000
3 Макс. рабочая высота мм 8600
4 Длина стрелы (полностью втянутая) мм 3725
5 Максимальная высота подъема (от земли) мм Примерно 10800
6 Коэффициент подъема   4
7 Макс. угол подъема стрелы (°) 77
8 Мин. угол подъема стрелы (°) 0
9 Боковой размах передней опоры мм 2235~5005
10 Боковой размах задней опоры мм -
11 Макс. скорость подъема Главный крюк (одиночный трос) Подъем м/мин 37.6
Опускание 37.6
12 Скорость вращения об/мин ≤2.5
13 Угол поворота ° Полный оборот на 360 °
14 Вес крана кг 2000
15 Топливный насос ------------- Шестеренчатый насос
16 Емкость топливного бака л 100
17 Рабочее давление гидравлической системы МПа 23
18 Поток гидравлической системы л/мин 40

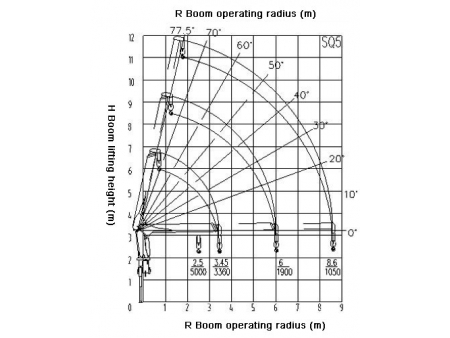

Hоминальная грузоподъемность крана-манипулятора (единица измерения: кгс):
R / L 3.72м 6.3м 8.88м
2.5 5000 3800
3.0 4000 3500 2500
3.5 (3.45) 3360 3200 2200
4.0 2900 2000
4.5 2600 1900
5.0 2300 1850
5.5 2000 1750
6.0 1900 1600
6.5 1450
7.0 1250
8.6 1100
