Санитарные теплообменники типа «труба в трубе» RITAI специально разработаны для охлаждения воды для инъекций с расходом менее 1500 л/ч. Теплообменник состоит из внутренней и внешней труб, свитых вместе, что гарантирует быстрое охлаждение, минимальные требования к обслуживанию и отсутствие риска перекрестного загрязнения между продуктом и рабочими средами.
Характеристики
| Модель | Расход | Температура |
| 0-1000 л/ч | Охлаждение с 85°C до 40°C водой с температурой на входе 7°C | |
| 1000-1500 л/ч | Охлаждение с 85°C до 40°C водой с температурой на входе 7°C |
Принцип работы

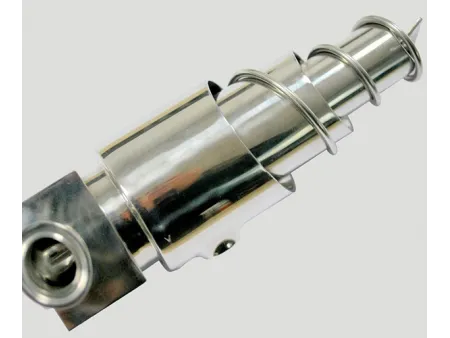

- Для повышения эффективности теплопередачи в межтрубном пространстве (со стороны охлаждающей среды) предусмотрен турбулизатор. Поверхности, контактирующие с продуктом, не имеют зазоров и застойных участков, что соответствует санитарным требованиям.
- Продукт проходит через центральный канал, в то время как охлаждающая среда проходит через внутренний и внешний слои теплообменника. U-образная форма трехслойных труб компенсирует тепловое расширение, возникающее при нагреве, охлаждении или паровой стерилизации с большими перепадами температур. Благодаря противотоку достигается максимальная эффективность теплопередачи и расширяется диапазон охлаждения.

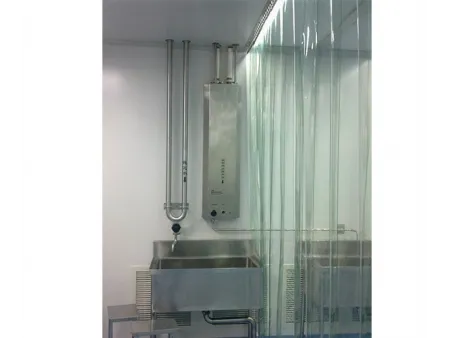

- Теплообменники «труба в трубе» RITAI могут поставляться как отдельные устройства или как готовые модульные системы. Модульный вариант проще в монтаже и эксплуатации и состоит из теплообменника, внешнего кожуха, клапана в сборе и интерфейса для трубки Пито. Специальный интерфейс для подключения трубки Пито используется для подключения теплообменника к магистральному трубопроводу.
Преимущества
- Отсутствие внутренних сварных швов исключает риск внутренних утечек;
- Контактирующие с продуктом поверхности подвергаются электрополировке до Ra < 0,5 мкм;
- Высокая теплопроводность гарантирует быстрое реагирование (10 секунд);
- Индикация температуры на выходе повышает безопасность эксплуатации;
- Компактный размер и модульная конструкция облегчают монтаж и экономят пространство;
- Специальное исполнение узла подключения обеспечивает полный дренаж продукта;
- Возможность проведения паровой стерилизации (SIP) или стерилизации горячей водой без разборки оборудования;
- Оборудование поставляется с полной документацией;
- Основной корпус теплообменника не нуждается в обслуживании;
- U-образная форма гарантирует устойчивость к термической деформации.
Применение
- Системы теплообмена в химической промышленности
- Системы теплообмена на пищевых производствах
- Системы теплообмена в газовой промышленности
- Системы теплообмена в металлургической промышленности
