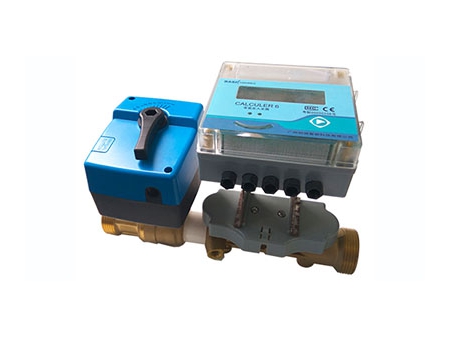

Данный динамический балансировочный клапан выполнен с резьбовым соединением. Благодаря компактной конструкции значительно экономится место для монтажа, а небольшая интегрированная форма обеспечивает лучшее уплотнение. Это предотвращает попадание воды в клапан и повышает точность измерений.
Корпус клапана изготовлен из латуни, имеет прочную конструкцию и отличную коррозионную стойкость даже при использовании в условиях открытого воздуха.
Технические характеристики| Характеристика клапана | Номинальный диаметр | DN20-DN25 | DN32-DN50 |
| Среда | Холодная и горячая вода | ||
| Температура среды | 2℃～94℃ | ||
| Номинальное давление | PN16 | ||
| Максимальное давление в закрытом виде | 600кПa | ||
| Поток | Равнопроцентный | ||
| Способ соединения | Резьбовое соединение | ||
| Установка | Вертикальный или горизонтальный монтаж | ||
| Материал | Корпус клапана | Латунь | |
| Шарик клапана | Нержавеющая сталь | ||
| Шток клапана | Нержавеющая сталь | ||
| Уплотнение | Этиленпропилендиеновый терполимер | ||
| Электрические параметры | Номинальное напряжение | AC/DC24В | AC24В |
| Потребляемая мощность | 1ВA | 4.5ВA～10ВA | |
| Функциональная характеристика | Режим работы | Пропорционально-интегральный | |
| Кручение | 6Нм | 6Нм-65Нм | |
| Полный ход | 30s | 120s～160s | |
| Макс.температура | 90℃～95℃ | ||
| Командный сигнал | Внутренняя сеть | Входной сигнал электропереключателя | |
| Точность автоматического управления | 10% | ||
| Параметры среды | Температура окружающего воздуха | 5～65℃ | |
| Степень защиты | IP65 | IP54 | |
| Температура хранения | -25～+95℃ | ||
| Относительная влажность | 93%RH | ||
| Измерение расхода | Точность измерения | 6% | |
| Измерение температуры | Диапазон температуры | 2～94℃ | |
| Диапазон разницы температур | 2～85K | ||
| Разрешающая способность по температуре | 0.1℃ | ||
| Датчик температуры | PT1000 | ||
| Связь | Коммуникационный интерфейс | RS485 | |
| Коммуникационный протокол | Modbus, BACnet MS/TP | ||

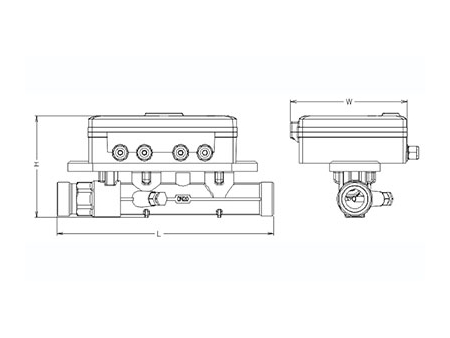

Габариты динамического балансировочного клапана DN20-DN25
| Номинальный диаметр DN (мм) | Сбалансированный расход | Длина без соед.трубы L (мм) | Соединительная труба D(дюйм) | Высота клапана H (мм) | Ширина клапана W (мм) |
| 20 | 0.5～5.0 | 197 | G1B | 98 | 116 |
| 25 | 1.0～10 | 225 | G1 1/4B | 99 | 116 |

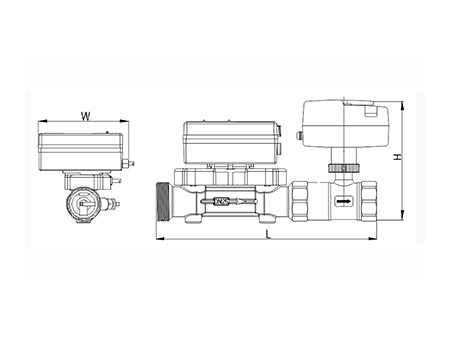

Габариты динамического балансировочного клапана DN32-DN50
| Номинальный диаметр DN (мм) | Сбалансированный расход | Длина без соед.трубы L (мм) | Соединительная труба D(дюйм) | Высота клапана H (мм) | Ширина клапана W (мм) | Номинальный диаметр DN (мм) |
| 32 | 3.6～16 | 375 | G1'1/2 | G1' | 128 | 108 |
| 40 | 5.0～25 | 395 | G2' | G1'1/2 | 128 | 108 |
| 50 | 8.0～40 | 450 | G2'1/2 | G2' | 175 | 160 |
| 406149.files/4061493043.png | ||||||
