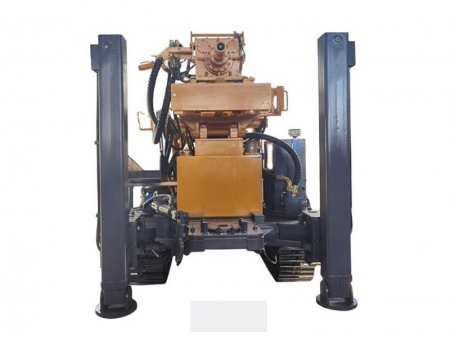

Буровая установка для бурения скважин на гусеничном ходу KW500
Буровая установка для водяных скважин KW500 идеально подходит для проектов бурения скважин в горных и скалистых районах. Её эффективность в 10 раз выше, чем у традиционных роторных буровых установок, что означает значительные экономические преимущества. Эта геотермальная буровая установка устраняет трудности бурения с погружным пневмоударником в бурении грунта и решает проблемы строительства роторных буровых установок в слоях твердых пород, гравия и гальки. Установка данного типа показала свою эффективность в различных сложных геологических условиях.
Буровые установки KW500 использовались для бурения водяных скважин на Филиппинах в 2022 году
Основные параметры
Глубина бурения: 500 м
Диаметр бурения: 140-350 мм
Мощность дизельного двигателя: 118 кВт
1. Гидравлическая трансмиссия станка эффективно распределяет мощность и гарантирует малые потери мощности и низкую стоимость бурения.
2. Уникальная гидравлическая система согласования обеспечивает более высокую эффективность системы.
3. Встроенная система визуального сжатия и декомпрессии позволяет регулировать давление бурения в зависимости от глубины бурения.
4. Установлены четыре гидравлические опоры для быстрого выравнивания буровой установки без подъема. Центрирующее устройство качания обеспечивает широкое рабочее пространство.
5. Данная установка отличается усовершенствованной конструкцией, разумной компоновкой и простотой в обслуживании.
6. Буровая установка имеет несколько функциональных интерфейсов в гидравлической системе, что позволяет расширять функции в соответствии с технологическими требованиями пользователей.
| Модель | KW500 |
| Глубина бурения | 500 м |
| Диаметр отверстия | Ø140—350 мм |
| Единовременная длина аванса | 6.6 м |
| Рабочее давление | 17-35 бар |
| Расход воздуха | 17-42 м³/мин |
| Длина бурильной трубы | 1.5м 2м 3м 6м |
| Диаметр бурильной трубы | Ø102, Ø108, Ø114 мм |
| Подъемная сила буровой установки | 26 т |
| Подъемная сила лебедки | 2 т |
| Поворотный момент | 7500-10000 НМ |
| Скорость бурения | 40-130 об/мин |
| Эффективность бурения | 15-35 м/ч |
| Захват | 1.7 м |
| Марка двигателя | Yuchai |
| Оборудованный конденсатор | 118 кВт |
| Скорость хода | 0-2.5 км/ч |
| Углы подъема | 30° |
| Вес | 11.5 т |
| Габариты | 6200*2200*2650 мм |
| Применение | Сложные геологические условия: камень, грязь, песок и т. |
| Способ бурения | Превосходное гидравлическое вращение и движение Бурение погружным пневмоударником или перекачивание бурового раствора |
| Молоток | 6", 7", 8" Серии среднего и высокого давления ветра |
| Инструмент | Лебедка, сварочные аппараты, пенный насос |
