Автоматическая рукавная катушка
Применение
Устанавливается на стене и фиксируются перманентно в одном положении или в пожарном шкафу.
Технические характеристики
Сертификационный номер LPCB: Ref.1038AFa
При работе на постоянном токе стандартного пожарного рукава, произведенный в соответствии с BS EN671-1, эффективное расстояние распыления составляет 10 м при давлении 2 бара.

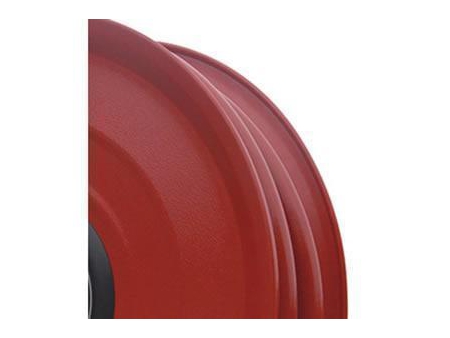

Минимальный поток составляет 41 л/мин при давлении 6 бар во время работы в режимах JET ("высокоскоростного потока") и SPRAY ("распыления"). Рукавная катушка изготовлена из стального листа толщиной 1,2 мм и оборудована жесткой подкладкой для предотвращения искажения пластины. Барабан рукавной катушки покрыт красной краской.
| Модель | Тип | Диаметр и длина шланга | Высота (A в мм) | Ширина (B в мм) | Глубина (C в мм) | |
| IMHR-10-B | Автоматический привод, механический манипулятор, установка в шкафу или на стенах | 19 мм*30 м | 555 | 570-580 | 260 | |
| IMHR-06-B | Автоматический привод, механический манипулятор, установка в шкафу или на стенах | 25мм*30м | 600 | 610-680 | 230 | |
| IMHR-13-A | Автоматический привод,поворотная труба, установка в шкафу или на стенах | 19 мм*30 м | 580 | 620 | 260 | |
| IMHR-15-A | Автоматический привод,поворотная труба, установка в шкафу или на стенах | 25мм*30м | 600 | 640 | 260 | |
Производство полужесткой рукавной катушки соответствует нормативам BS EN 694:2014.
Поверхность покрыта УФ-ингибитором для повышения цветостойкости.
| Шланг | ID | OD | Макс. рабочее давление | Мин. давление разрыва | Адгезия |
| 19 мм | 19 мм | 25 мм | 12 бар | 42 бар | >1.5 кн/м |
| 25 мм | 25 мм | 32 мм | 12 бар | 42 бар | >1.5 кн/м |
Пластиковая насадка работает в трех режимах: SHUT, JET и SPRAY.
| Номер модели | Установка (режимы) | Диаметр | Размер входного отверстия | Скорость потока при 2 бар/6 бар (л/мин//Jet/Spray) | Дальность струи при 2 барах |
| N-03-1 | Jet/Spray | 6 мм | 3/4"(19 мм) | >24/41 | >11.2 |
| N-03-2 | Jet/Spray | 8 мм | 1"(25 мм) | >39/68 | >11.2 |
| Номер модели | Размер | Материал | Номинальное рабочее давление |
| A | 1 1/2"-1" Угловой клапан | Латунь | >18 бар |
| B | 3/4"-3/4" Шаровой клапан | Латунь | >18 бар |
| C | 1"-1" Запорно-регулирующий клапан | Латунь | >18 бар |
