Запрос цены

Описание товара:
В процессе обработки максимальная скорость движения станка лазерно-плазменной резки TFG - 24000mm/min. С помощью улучшенной системы управления движением , полоски поверхности разреза становятся более гладкими. Использование одинаковой программы лазерной обработки ,помогает выполнять резку на разных скоростях,делать разметки и другие виды обработок. В фоновом режиме можно запрограммировать команду так,чтобы станок предварительно резал рамки обработанной поверхности.

Применение :
Станок лазерно-плазменной резки TFG используется для резки акрила, органического стекла и других материалов. Станок лазерно-плазменной резки TFG также используется для плазменной резки, например для резки листов из нержавеющей стали, оцинкованных листов, медных листов, алюминиевых листов и так далее.

образец
Технические параметры:
пункты параметры
ширина площади обработки 3000mm×1500mm
Горизонтальный полезный ход ≥1550mm
Вертикальный полезный ход ≥3080mm
Ход Z оси ≥120mm
Нагрузка рабочего полотна 900kg
Вертикальная скорость(мак) 36m/min
Горизонтальная скорость(мак) 36m/min
Скорость Z оси (мак) 24m/min
Сервомеханическая скорость Z оси (мак) 10m/min
Параметры точности резки:
пункты параметры
Точность возвращения к исходной точке 0.05mm
точность позиционирования ≤±0.05mm/500mm
Точность прямого угла ≤±0.2mm(1.5m*3m)
Точность реакции сопла резки ≤±0.1mm
Размер и точность резки Размер 3m*1.5m,точность ±0.05mm(< 3mm углеродистый стальной лист)
Ширина нарезки шва 0.1-0.3mm(по толщине листов)
Грубость разреза ≤6.3-12.5 um(по толщине листов)
угол наклона резки ≤1°
Параметры материалов:
Материал газ толщина
малоуглеродистая сталь O2 максимальная толщина резки16mm,толщина качественной резки14mm
нержавеющая сталь N2 максимальная толщина резки 8mm,толщина качественной резки 6mm
алюминиевый сплав N2 максимальная толщина резки 5mm,толщина качественной резки 3mm
минимальный диаметр отверстиярезки (Толщина листов>3mm)Толщина резки≤Толщина листа
Составные части продукта

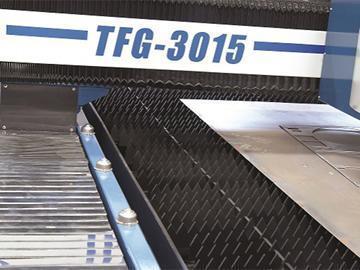

Структура станка
Станок лазерно-плазменной резки TFG нашей компании Jinfeng использует настольную козловую конструкцию с двухсторонним приводом, поэтому станок имеет более высокое ускорение и хорошую устойчивость. Станок лазерно-плазменной резки TFG включает в себя станину,козловые поперечные балки, двухсторонние передаточные шестерни и рейки. Трубопроводы импользуют полностью закрытую защиту. Поперечные балки используют коробчатую конструкцию. Горизонтальный привод может выполнить поперечное перемещение машины с помощью линейных направляющих и реечной передачи.

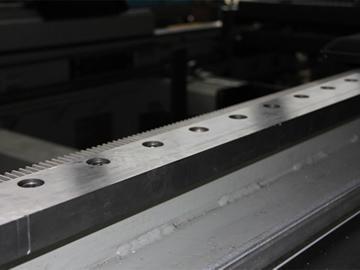

Вертикальная и горизонтальная рейка
Станок лазерно-плазменной резки TFG использует импортные прецизионные рейки и проходить прецизионное измерение, сочетание и монтаж,для обеспечения устойчивости движения и точности привода.


Вертикальный и горизонтальный привод
Вертикальный привод состоит из прецизионного редуктора высокой твёрдости(Германия) и высокомощного электрического двигатели, которые выполняют продольное перемещение машины с помощью реечной передачи.

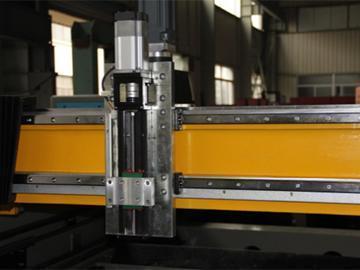

Подъёмный механизм газового резака
Использует две линейные направляющие и передачу прецизионного шарикового винта. Газовый резак ограничивает позицию оборудования путём механизма или программного обеспечения , что обеспечивает качество резки и безопасность подъёма и спада.


вертикальная и горизонтальная гусеничная кабельно-трубная цепь
При продольном движении многие вертикальные электрические кабели и газовые трубы будут увеличивают нагрузки машины и влияют на устойчивость и надёжность движения. Вертикальный привод станка лазерно-плазменной резки TFG использует сервомеханизм двунаправленной гусеничной кабельно-трубной цепи ,что обеспечивает устойчивость продольного перемещения.

Система управления
Система управления включает в себя систему числового программного управления, лазерную установку, сервомеханическую систему, щит управления и систему наружного светового потока.

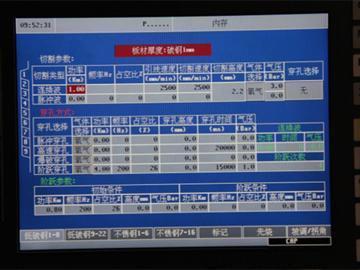

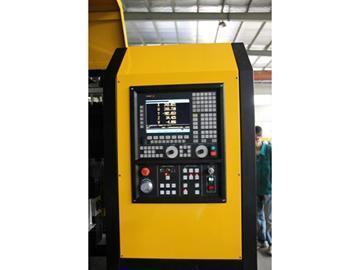

Система цифрового управления
Станок лазерно-плазменной резки TFG использует систему цифрового управления компании FAGOR.Компания FAGOR – это известная компания в мире, продукты которой имеют самую высокую долю рынка в Китае.Компания FAGOR имеет филиалы в таких городах как Пекин, Гуанчжоу, Шанхай и Далянь.Наша компания имеет большой товарный запас,что позволяет нам предоставлять услуги нашим клиентам в кратчайшие сроки.

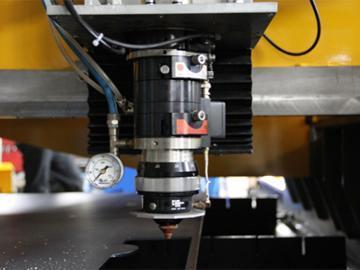

Головка лазерной резки и сервомеханическая система
Использует волоконную лазерную режущую головку компании LaserMECH, которая имеет функцию магнетического анти-столкновения.Также использует выдвижной держатель линзы, что позволяет делать быструю замену фокусирующего стекла. Выдерживает 25бар вспомогательный газ высокого давления, с помощью такого вспомогательного газа можно резать листы из нержавеющей стали.

Головка резки с сенсорной системой для сервомеханического позиционирования , имеет высокую надежность и реактивность. Точность позиционирования головки резки - ±0.1mm. В процессе резки можно выполнить автосопровождение и выпрямить интервал между поверхностью изделия и соплам, и отрегулировать относительное положение фокуса лазера и листа.

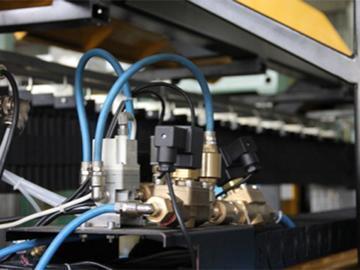

Система воздушных каналов
использует импортный электромагнитный клапан.С помощью прецизионного пропорционального клапана,автоматически проводит точный контроль давления вспомогательных газов. В процессе резки можно выполнить автоматическое переключение разных вспомогательных газов. Также установлены воздушные каналы высокого давления, для резки толстых листов из нержавеющей стали.


Мощь предприятия
Компания Jinfeng имеет механический отдел, отдел электроприборов, отдел программного обеспечения и сильную техническую команду(80 человек) . Компания приняла инженеров высшей категории ESAB (ЭСАБ) для совместного проектирования разных линий производства.

Компания Jinfeng имеет сильную мощь, благодаря 13-ти импортных обрабатывающих оборудований с ЧПУ и 3 больших обрабатывающих оборудований(4m x 12m). Эти обрабатывающие оборудования могут обеспечить точность установки машин, повысить срок эксплуатации машин и снизить стоимость обуслуживания машин. Наша компания производит 1000 различных вертикальных станков для сборки каждый год.

Все сотрудники отдела продаж имеют рабочий опыт свыше 10-ти лет, поэтому они предоставляют клиентам различные качественные консультации и службы. Компания также имеет команду послепродажного обслуживания(более 30 человек), которая предоставляет онлайн обслуживание 24ч/7д.
