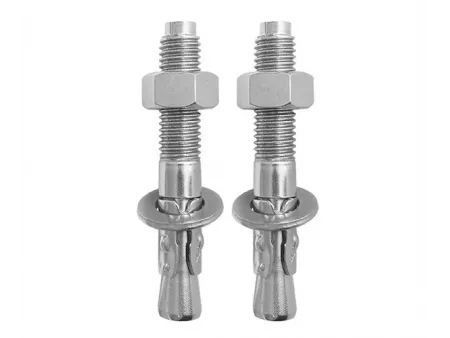

Клиновой анкер
Запрос цены
Механические анкеры
Распорные анкеры для бетона и каменной кладки
Клиновой анкер представляет собой универсальный механический крепежный элемент, разработанный для анкеровки в бетоне (≥C20) и природном твердом камне. Изготавливается из легированной стали класса 5.8/8.8, нержавеющей стали A2/A4 (классы 50/70/80) или титанового сплава TA2, обеспечивая высокую прочность на растяжение, простоту монтажа и долговечную работу расклинивающего механизма.
Применение
- Подходит для работ с зоной натяжения или растрескавшимся бетоном (≥C20) и поверхностями из натурального камня
- Крепление оборудования, швеллерной стали, рельсов и опорных кронштейнов
- Крепление для ударных или динамических нагрузок
- Строительные соединения для балок и колонн
- Наружные стены, трубопроводы и крепления общего назначения
- Идеально подходит для применения в конструкциях средней и легкой грузоподъемности
Технические данные
| Размер анкерного стержня | Глубина отверстия (мм) | Длина анкера (мм) | Усилие при растяжении (кН) | Нагрузка на сдвиг (кН) | |||
| Растрескавшийся бетон | Цельный бетон | Растрескавшийся/цельный бетон | |||||
| 5.8/8.8/304 | 5.8/8.8/304 | 5.8 | 8.8 | 304 | |||
| M6 | 42-52 | 50-65 | 2 | 2.8 | 3.1 | 4.9 | 1.6 |
| M8 | 44-54 | 75-95 | 2.2 | 3.1 | 4 | 6.4 | 2.1 |
| 44-84 | 95-115 | 3.7 | 5.3 | 4 | 6.4 | 2.1 | |
| M10 | 55-65 | 90-130 | 3.3 | 4.6 | 6.4 | 10.2 | 6.1 |
| M12 | 72-82 | 115-145 | 5.4 | 7.6 | 9.3 | 14.8 | 8.9 |
| 87-122 | 185-255 | 10 | 14 | 17.3 | 14.8 | 8.9 | |
| M16 | 85-100 | 140-165 | 7.8 | 10.9 | 17.3 | 27.6 | 9.1 |
| 85-140 | 215-295 | 11.6 | 16.3 | 17.3 | 27.6 | 9.1 | |
| M20 | 98 | 98 | 8.8 | 12.3 | 26.9 | 43.1 | 14.1 |
| 98-123 | 98-123 | 11.2 | 15.7 | 26.9 | 43.1 | 14.1 | |
| M24 | 100-130 | 100-130 | 12.1 | 17 | 38.8 | 62.1 | 20.4 |
Особенности
- Стержень с холоднокатаной шпилькой и холоднодеформированной клипсой
- Специальная обработка поверхности гарантирует плавное и надежное расклинивание
- Конструкция разработана для минимальных расстояний до края и малых межосевых промежутков
- Индикатор глубины установки позволяет визуально контролировать монтаж
- Шпилька может регулироваться в процессе установки без риска поломки
- Клиновидная распорная втулка
- Доступен с различной глубиной анкеровки для оптимизации несущей способности
- Поддерживает как сквозной монтаж, так и предустановку
- Расклинивание достигается при минимальном повороте гайки, обеспечивая эффективное крепление в растянутых зонах
