Линейный актуатор, YXN024B
Запрос цены
Электрический линейный привод YXN024B оснащен встроенным концевым выключателем для эффективного контроля линейного движения. Надежный и эффективный электрический линейный привод отличается прочной конструкцией, высокой эффективностью, датчиком эффекта Холла для позиционирования и синхронизации. Линейный привод подходит для использования на яхтах, сельскохозяйственной и медицинской технике, электрических инвалидных колясках, электрических окнах и противопожарных окнах, а также горнодобывающей технике, системах сельскохозяйственного орошения, солнечных панелях и т.д. Несколько электрических линейных приводов могут быть соединены вместе для достижения точной синхронизации.
Применение

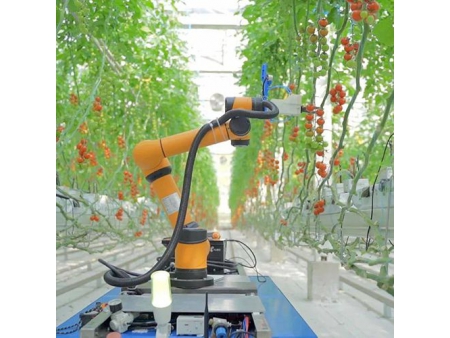

- Промышленный робот

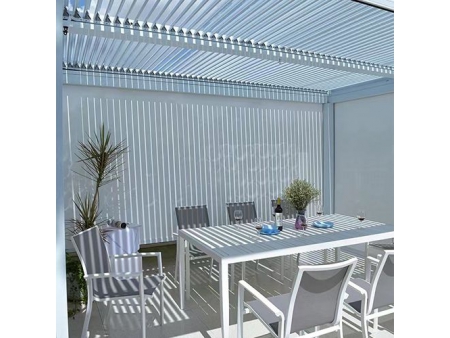

- Устройство для защиты от солнца

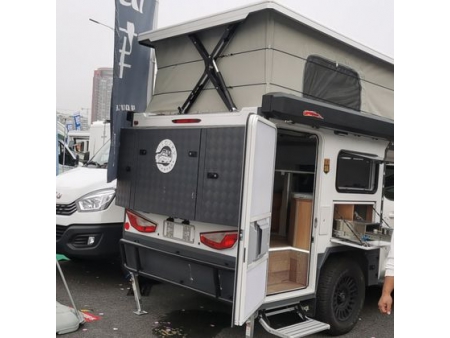

- Рекреационное транспортное средство

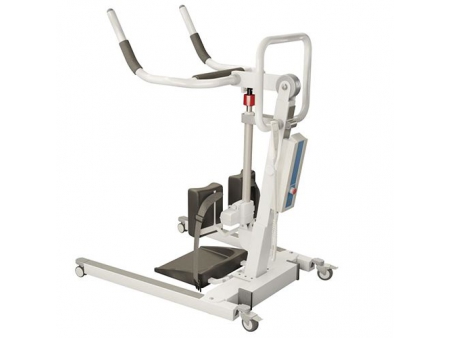

- Реабилитационное оборудование

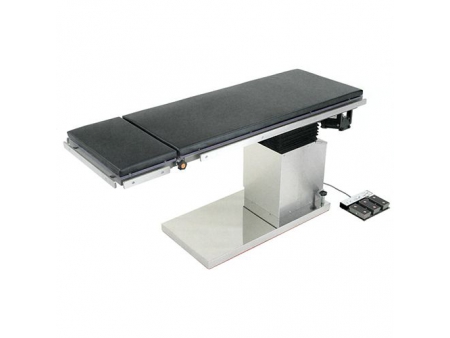

- Электрический медицинский стол
Технические характеристики
| Напряжение | 12В | 24В |
| Ток холостого хода | ≤0.8A | ≤0.4A |
| Ток нагрузки | ≤4A | ≤2A |
| Максимальная мощность | 50Вт | |
| Материал внешней трубки | Алюминиевый сплав 6063 | |
| Материал шарикового винта | T-образная сталь | |
| Материал расширительной трубки | Нержавеющая сталь 304 | |
| Материал гайки | Медь | |
| Рабочий цикл (S2) | Работа 2 минуты, отдых 18 минут | |
| Срок службы | ≥10k | |
| Класс IP | IP66/67 | |
| Рабочая температура | -20℃~60℃ | |
| Температура хранения | -20℃-60℃ | |
| Уровень шума | 60дБ | |
| Линейный зазор | 0.5мм-1мм | |
| Стандартный цвет | Черный | |
| Сертификат | CE | |
| Стандарт соединения | Без разъема | |
| Длина провода | 1м | |
Технические данные
| Максимальная нагрузка (N) | 100 | 300 | 400 | 600 | 800 | 1200 | 1800 | 2300 | |
| Самоблокирующаяся сила (N) | 150 | 600 | 600 | 1600 | 1600 | 1800 | 3600 | 3450 | |
| Стандартный | Скорость холостого хода (мм/с) | 25 | 18 | 12 | 12 | 12 | 6.8 | 4.5 | 3.5 |
| Скорость загрузки (мм/с) | 17 | 14 | 13 | 8.5 | 8 | 5 | 3 | 2.5 | |
| Низкий шум | Скорость холостого хода (мм/с) | 25 | 16.5 | 10.5 | 7 | 8.5 | 5 | 3.3 | 3.3 |
| Скорость загрузки (мм/с) | 20 | 14 | 200 | 250 | 7 | 4.5 | 3 | 2.5 | |
| Ход (мм) | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| Вес (кг) | 0.85 | 0.95 | 1.05 | 1.15 | 1.15 | 1.35 | 1.45 | 1.65 | |
Размеры
Монтажный кронштейн
Минимальное расстояние установки (Ход Длина)
| При ходе ≤ 400 | мм | Стандарт | С датчиком Холла | С защитой от перегрузки | |||
| Стандартное/водозащищенное исполнение | Бесшумная модель | Стандартное/водозащищенное исполнение | Бесшумная модель | Стандартное/водозащищенное исполнение | Бесшумная модель | ||
| ≤ 800N | L S | 200 S | 210 A | 220 S | 220 S | 220 S | 230 S |
| A | 128.5 | 138.5 | 148.5 | 148.5 | 148.5 | 158.5 | |
| >800N | L S | 210 S | 220 S | 230 S | 230 S | 230 S | 240 S |
| A | 138.5 | 148.5 | 158.5 | 158.5 | 158.5 | 168.5 | |
| При ходе > 400 | мм | Standard | С датчиком Холла | С защитой от перегрузки | |||
| Стандартное/водозащищенное исполнение | Бесшумная модель | Стандартное/водозащищенное исполнение | Бесшумная модельl | Стандартное/водозащищенное исполнение | Бесшумная модель | ||
| ≤ 800Н | L S | 235 S | 245 A | 235 S | 245 S | 235 S | 245 S |
| A | 148.5 | 158.5 | 148.5 | 158.5 | 148.5 | 158.5 | |
| >800Н | L S | 245 S | 255 S | 245 S | 255 S | 245 S | 255 S |
| A | 158.5 | 168.5 | 158.5 | 168.5 | 158.5 | 168.5 | |
Что мы можем предложить на заказ
- Длина провода
- Длина хода
- Габариты установки
- Переднее и заднее монтажное соединение
- Цвет и обработка поверхности
