Штамповочное оборудование для производства автомобильных компонентов
Высокоскоростная прецизионная формовка автомобильных металлических компонентов, включая клеммы и контакты для жгутов проводов. Промышленный механический пресс сохраняет высокую стабильность даже при больших скоростях хода, повышая повторяемость углов гиба, толщины и размеров. Решение соответствует строгим требованиям автомобильной электроники к надёжности и стабильности качества.

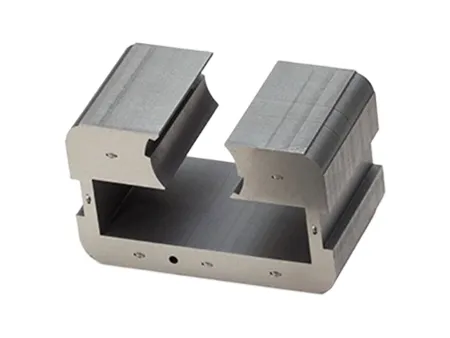

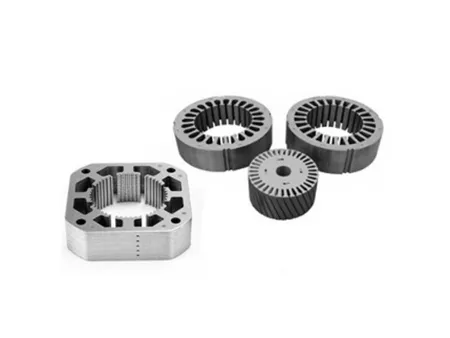

Образцы штампованных деталей

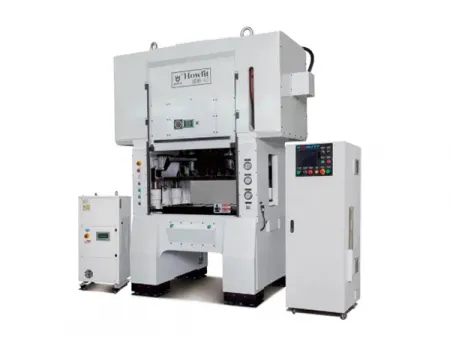

Двухстоечный кривошипный пресс (85 т), DDH-85T
Технические характеристики
| Усилие пресса (кН) | 850 |
| Ход ползуна (мм) | 30 |
| Скорость хода (ходов/мин) | 150–500 |
| Высота закрытия (мм) | 330–380 |
| Размер рабочего стола (плиты) (мм) | 1100×750 |
| Площадь ползуна (мм) | 1100×500 |
| Регулировка ползуна (мм) | 50 |
| Размер окна сброса отходов (мм) | 800×150 |
| Двигатель (кВт) | 22×4P |
| Масса оборудования (т) | 18 |
Двухстоечный кривошипный пресс (65 т), DDH-65T
Технические характеристики
| Усилие пресса (т) | 65 |
| Точка номинального усилия (мм) | 2.0 |
| Ход ползуна (мм) | 30 |
| Скорость хода (ходов/мин) | 150–700 |
| Размер рабочего стола (плиты) (мм) | 950×650 |
| Размер окна сброса отходов (мм) | 700×125 |
| Площадь ползуна (мм) | 950×420 |
| Диапазон регулировки высоты штампа (мм) | 300–350 |
| Двигатель регулировки высоты штампа (кВт) | 0.4 |
| Двигатель (кВт) | 19 |
| Габаритные размеры (мм) | 2010×1660×2950 |
| Общая масса (т) | 12.5 |
Двухстоечный кривошипный пресс (45 т), DDH-45T
Технические характеристики
| Усилие пресса (кН) | 600 |
| Ход ползуна (мм) | 16 |
| Скорость хода (ходов/мин) | 100–750/100–750/100–650/100–550 |
| Высота закрытия (мм) | 220–300 |
| Регулировка ползуна (мм) | 80 |
| Площадь ползуна (мм) | 1130×500 |
| Размер рабочего стола (плиты) (мм) | 1100×600 |
| Толщина рабочего стола (мм) | 140 |
| Проём рабочего стола (мм) | 800 (верх)×700 (низ)×100 |
| Размер проёма станины (мм) | 840×120 |
| Двигатель (кВт) | 22×4P |
| Масса верхнего штампа (кг) | макс. 450 |
| Общая масса (кг) | 14000 |
| Габаритные размеры (мм) | 2840×3170×1540 |
Двухстоечный кривошипно-коленный пресс (80 т), MARX-80T
Технические характеристики
| Усилие пресса (кН) | 800 |
| Ход ползуна (мм) | 20/25/32/40 |
| Скорость хода (ходов/мин) | 120–600/120–500/120–500/120–450 |
| Высота закрытия (мм) | 240–320 |
| Регулировка ползуна (мм) | 80 |
| Площадь ползуна (мм) | 1380×580 |
| Размер рабочего стола (плиты) (мм) | 1500×800 |
| Толщина рабочего стола (мм) | 160 |
| Проём рабочего стола (мм) | 1160 (верх)×1160 (низ)×120 |
| Размер проёма станины (мм) | 1200×160 |
| Двигатель (кВт) | 30×4P |
| Масса верхнего штампа (кг) | макс. 50 |
| Общая масса (кг) | 22000 |
| Габаритные размеры (мм) | 3280×3380×1840 |
Двухстоечный кривошипно-коленный пресс (60 т), MARX-60T
Технические характеристики
| Усилие пресса (кН) | 600 |
| Ход ползуна (мм) | 20/25/32/40 |
| Скорость хода (ходов/мин) | 100–750/100–750/100–650/100–550 |
| Высота закрытия (мм) | 220–300 |
| Регулировка ползуна (мм) | 80 |
| Площадь ползуна (мм) | 1130×500 |
| Размер рабочего стола (плиты) (мм) | 1100×600 |
| Толщина рабочего стола (мм) | 140 |
| Проём рабочего стола (мм) | 800 (верх)×700 (низ)×100 |
| Размер проёма станины (мм) | 840×120 |
| Двигатель (кВт) | 22×4P |
| Масса верхнего штампа (кг) | макс. 450 |
| Общая масса (кг) | 14000 |
| Габаритные размеры (мм) | 2840×3170×1540 |
Двухстоечный кривошипно-коленный пресс (40 т), MARX-40T
Технические характеристики
| Усилие пресса (кН) | 400 |
| Ход ползуна (мм) | 16/20/25/30 |
| Скорость хода (ходов/мин) | 200–1250/200–1200/200–1050/200–900 |
| Высота закрытия (мм) | 190–240 |
| Регулировка ползуна (мм) | 50 |
| Площадь ползуна (мм) | 600×300 |
| Размер рабочего стола (плиты) (мм) | 600×400 |
| Толщина рабочего стола (мм) | 90 |
| Проём рабочего стола (мм) | 400 (верх)×350 (низ)×60 |
| Размер проёма станины (мм) | 400×100 |
| Двигатель (кВт) | 11×4P |
| Масса верхнего штампа (кг) | макс. 80 |
| Общая масса (кг) | 6500 |
| Габаритные размеры (мм) | 1780×3075×1210 |
Двухстоечный кривошипно-коленный пресс (40 т), MARX-40T
Технические характеристики
| Усилие пресса (кН) | 400 |
| Ход ползуна (мм) | 16/20/25/30 |
| Скорость хода (ходов/мин) | 200–1250/200–1200/200–1050/200–900 |
| Высота закрытия (мм) | 190–240 |
| Регулировка ползуна (мм) | 50 |
| Площадь ползуна (мм) | 600×300 |
| Размер рабочего стола (плиты) (мм) | 600×400 |
| Толщина рабочего стола (мм) | 90 |
| Проём рабочего стола (мм) | 400 (верх)×350 (низ)×60 |
| Размер проёма станины (мм) | 400×100 |
| Двигатель (кВт) | 11×4P |
| Масса верхнего штампа (кг) | макс. 80 |
| Общая масса (кг) | 6500 |
| Габаритные размеры (мм) | 1780×3075×1210 |
