Штифты стопорные (фиксаторы)

Запрос цены

Веб-сайт: http://ykprecisionparts.ru/3-2-indexing-plunger.html

Штифты стопорные разработаны для того, что бы была возможность быстро и прочно соединять вращающиеся, либо совершающие линейные колебания детали. Тело штифтов стопорных выполнено из штифтовой головки, штифтового тела, ручки и внутренней пружины. Фиксаторы нашей компании находят широкое применение в упаковочном, медицинском, печатном оборудовании, специальном световом оборудовании и прочее.

Вся наша продукция произведена в соответствии с международным стандартом Elesa Ganter.

Параметры штифтов

Материалы	Нержавеющая сталь, гальванизированная карбоновая сталь, закалённая сталь, AISI303
Допуск	-0.02 ~ 0
Допуск в диаметре отверстия	H7
размеры	φ4~φ10
Размеры резьбы	M6~M20

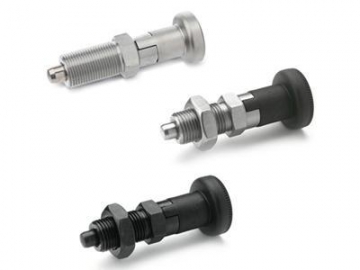

Штифты стопорные, без фиксации в отжатом положении

Штифтовая головка обычно выступает над штифтом
Штифтовая головка возвращается в изначальное положение при вытягивании ручки
При освобождении ручки, штифтовая головка возвращается в своё выступающее положение
Стандартные типы: YK617，YK817

Штифты стопорные, с фиксацией в отжатом положении t

Штифтовая головка обычно выступает над штифтом
Штифтовая головка возвращается в изначальное положение при вытягивании ручки
Штифтовая головка может быть зафиксирована в отжатом положении при повороте ручки на 90 градусов
Для возвращения в изначальное состояние просто поверните и отожмите ручку, и штифт вернётся в первоначальное состояние за счёт работы внутренней пружины
Стандартные типы: YK617.1

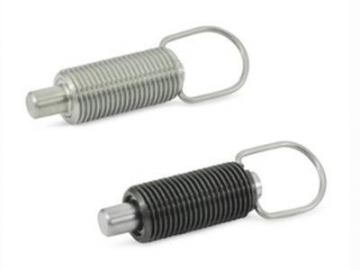

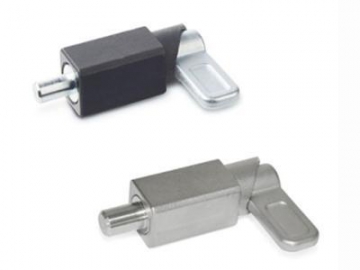

Пружинные защёлки

Движения поршня контролируются за счёт вращения ручки
Пружинные защёлки могут применяться, когда необходимо, что бы стопорный стержень временно не должен выступать
При повороте ручки защёлки на 180 градусов штифтовая головка втягивается, и ручка заходит в блокирующие пазы
Штифты стопорные с ручкой сконструированы для ситуаций, когда важна скорость втягивания ручки
Стандартные типы: серия YK722

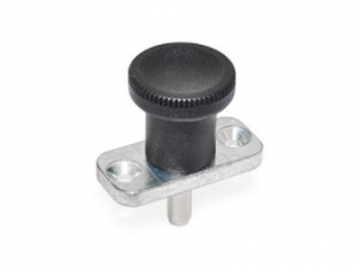

Штифты стопорные с фланцем для поверхностного монтажа

Данная модель оснащена фланцем, что позволяет точно выставить положение на фиксируемой поверхности
Стопорный штифт без пружины, но с фланцем, с помощью которого данная модель крепится к поверхности
Стандартные типы: серия YK608

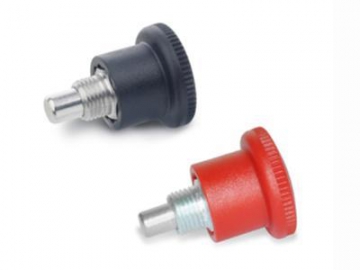

Штифты стопорные миниатюрные

Отличаются особо малыми размерами, которые составляют две третьих от обычных размеров. Могут применяться на тонком листовом металле.
Плоскости контргайки, к которым прикладывается гаечный ключ, можно обнаружить при оттягивании стержня. Миниатюрный стопорный штифт можно легко затянуть с помощью вилочного гаечного ключа.
Стандартные типы: серия YK822

Штифты стопорные с короткой резьбой

Данные стопорные штифты отличаются компактными размерами, особенно мала часть с резьбой, поэтому данный вид штифтов подходит для использования на тонких листах металла.
Универсальность их применения обусловлена предотвращением смещения и ошибок установки при подгонке стопорных отверстий.
Данные стопорные штифты применяются, когда необходимо, что бы стержень фиксатора самостоятельно удерживался в оттянутом положении. Для этого необходимо повернуть ручку на 90 градусов, после оттягивания.
Стандартные типы: серии YK413, YK717
