Станок для производства плоско-овальных воздуховодов
OM-3000L
Преобразование круглых спиральных воздуховодов в плоско-овальные
OM-3000L
Преобразование круглых спиральных воздуховодов в плоско-овальные
Станок для производства овальных воздуховодов растягивает круглые спиральные воздуховоды до плоско-овальной формы с помощью гидравлического расширения. Такие воздуховоды широко используются в зонах с ограниченным вертикальным пространством и в узкоспециализированных архитектурных решениях. Полученные трубы можно смонтировать методом разъемного соединения. Благодаря регулируемой матрице оборудование позволяет обрабатывать круглые воздуховоды разных диаметров и спецификаций, расширяя область их применения.

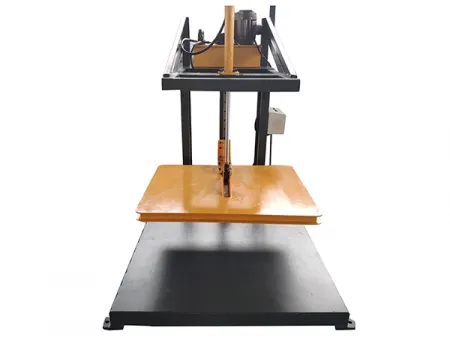

Сначала круглый спиральный воздуховод сжимается станком предварительного прессования, затем расширяется под воздействием гидравлической силы с помощью машины для формирования овальных воздуховодов.
Результат обработки: спиральный воздуховод, расширенный и преобразованный в овальную форму с помощью гидравлического давления.
- Макс. толщина рабочего материала1.2 мм
- Эффективная длина3 м
- Получаемый диаметр круглого воздуховода400-1500 мм

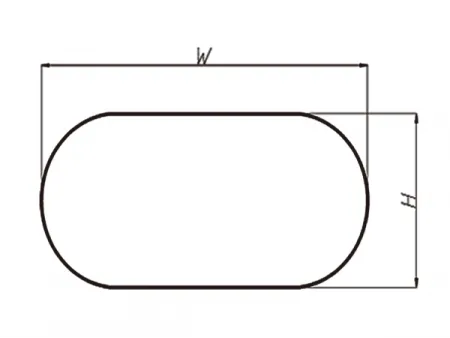

- Получаемая высота плоско-овального воздуховода150-500 мм
- Получаемая ширина плоско-овального воздуховода520-2300 мм
- Мощность11 кВт, 380 В, 50 Гц, 3 фазы
- Рабочее давление25 МПа
- Размер станка5.3×1.3×1.2 м
- Спиральный прямоугольный воздуховод
- Спиральный плоско-овальный воздуховод
- Крупный овальный воздуховод

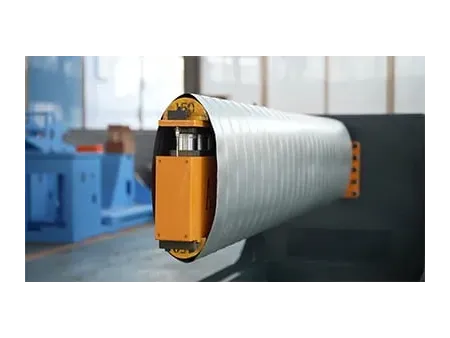

Штамп для расширения воздуховодов с помощью гидравлического давления
Для соединения труб оборудование оснащено кромкозагибочными штампами
Опора станка для производства овальных воздуховодов
