Трубы и фасонные части в ППУ-ОЦ Система трубопроводов в ППУ-ОЦ изоляции

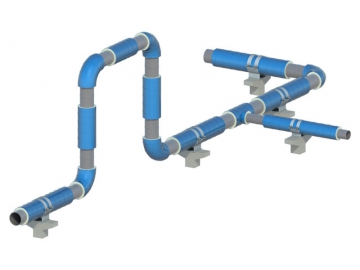

Надземная система трубопроводов для теплоснабжения WANLI PIPELINE предназначена для транспортировки горячей воды, теплопроводного масла и других рабочих сред. Эта система трубопроводов, состоящая из труб и фасонных частей в ППУ-ОЦ (в стальной оцинкованной оболочке), подходит для использования в централизованном теплоснабжении, нефтехимической, производственной и других отраслях. Наши предизолированные трубопроводы в ППУ изоляции соответствуют национальному стандарту Китая GB / T 29047-2012.
| Транспортируемые вещества | Горячая вода, теплопроводное масло, возвратные воды и т.д. | Расчетное давление | ≤1.6 МПа |
| Срок службы | 30 лет | Расчетная температура | ≤140℃ |
| Место установки | Прокладывается снаружи над уровнем земли или на опорах и эстакадах. | ||

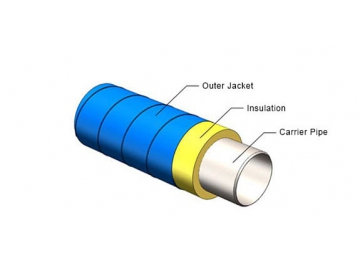

Трубы и фасонные части в ППУ изоляции для системы надземных трубопроводов WANLI PIPELINE имеют многослойную конструкцию, которая состоит из несущей трубы из стали, меди, нержавеющей стали или полипропилена, теплоизоляционного слоя из пенополиуретана с закрытыми порами и внешней оболочки из оцинкованной спирально-замковой стали.
- Все трубы и фасонные части в ППУ изоляции системы трубопроводов изготавливаются заранее в специализированном цехе компании WANLI, что позволяет сократить сроки производства за счет минимизации риска задержек, связанных с погодными условиями, и сократить расходы на установку системы.
- Применение технологии нескомпенсированной укладки обеспечивает меньший износ трубопроводов и позволяют сохранить теплоизоляционные и прочностные характеристики труб ППУ, фитингов ППУ и других деталей теплоизолированных трубопроводов на протяжении всего времени эксплуатации.
- Пенополиуретан с закрытыми порами, обеспечивает герметичность и низкую теплопроводность.
- Мы также изготовляем широкий спектр систем трубопроводов в ППУ изоляции, дополнительных деталей для несущих труб и защитных оболочек по индивидуальному заказу.
WANLI PIPELINE, являясь опытным производителем предизолированных труб и фасонных частей в ППУ изоляции и в стальной оцинкованной оболочке, предоставляет систему надземных трубопроводов, состоящую из предизолированных труб и компонентов для транспортировки горячей и холодной воды, в соответствии с техническими требованиями и потребностями заказчика.
-
-

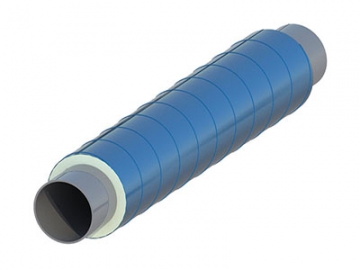

- Труба
-
-

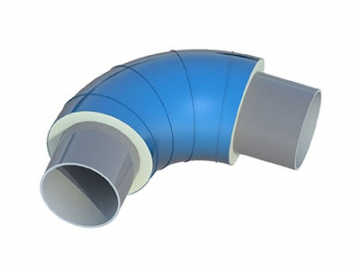

- Отвод
-
-

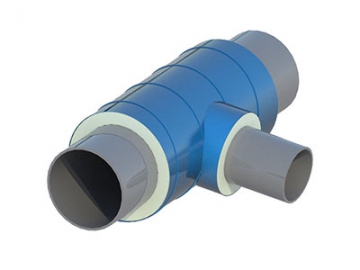

- Тройник
-
-

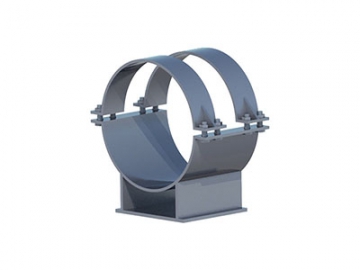

- Подвижная (скользящая) опора
| Условный проход [мм] | Несущая труба, наружный диаметр × толщина стенки [мм] | Толщина изоляционной оболочки [мм] | Внешняя оболочка, наружный диаметр × толщина стенки [мм] | Длина поставляемой продукции [м] |
| 20 | 25*2.5 | 27 | 80*0.5 | 6 |
| 25 | 32*3 | 23.5 | 80*0.5 | 6 |
| 40 | 45*3.5 | 27 | 100*0.5 | 6 |
| 50 | 57*3.5 | 33.5 | 125*0.5 | 6 |
| 65 | 76*4 | 31.5 | 140*0.5 | 6 |
| 80 | 89*4 | 35 | 160*0.5 | 12 |
| 100 | 108*4 | 45.5 | 200*0.5 | 12 |
| 120 | 133*4.5 | 45.5 | 225*0.5 | 12 |
| 150 | 159*4.5 | 45 | 250*0.5 | 12 |
| 205 | 219*6 | 47.5 | 315*0.5 | 12 |
| 255 | 273*7 | 48 | 370*0.5 | 12 |
| 300 | 325*8 | 46.7 | 420*0.8 | 12 |
| 350 | 377*8 | 45.7 | 470*0.8 | 12 |
| 400 | 426*8 | 46.2 | 520*0.8 | 12 |
| 450 | 478*10 | 45.2 | 570*0.8 | 12 |
| 500 | 529*10 | 49.7 | 630*0.8 | 12 |
| 600 | 630*10 | 44.2 | 720*0.8 | 12 |
| 700 | 720*10 | 49 | 820*1 | 12 |
| 800 | 820*10 | 49 | 920*1 | 12 |
Примечание: Значение вышеуказанных параметров являются теоретическими. Параметры могут быть изменены в соответствии с требованиями заказчика.
